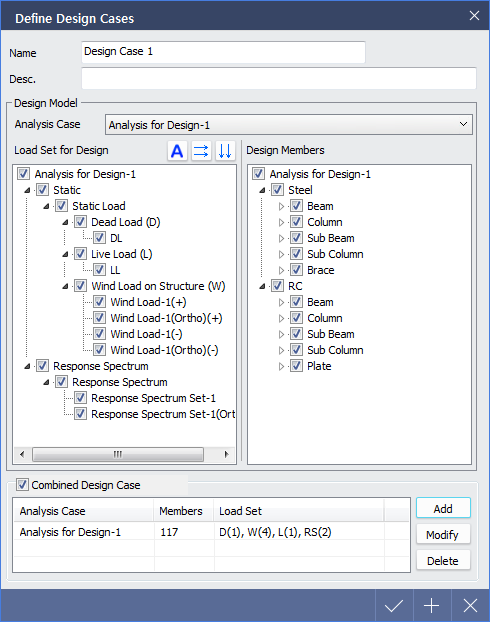

< Define Design Case 대화상자 >

Design Model

Analysis Case : 설계 케이스로 정의할 해석케이스를 선택합니다.

Load Set for Design : 해석케이스에 포함된 Load Set 중에서 설계

 케이스에 포함할 Load Set을 선택합니다.

Select All Load Sets : 모든 Load Set을 설계케이스에 포함합니다.

Select Horizontal Load Sets Only : 횡방향 하중 (풍, 지진) Set만

 설계케이스에 포함합니다.

Select Vertical Load Sets Only : 수직방향 하중 Set만 설계케이스

 에 포함합니다.

Design Members : 설계를 수행할 부재를 선택하거나, 설계를 수행

하지 않을 부재를 선택에서 제외합니다.

부재 설계시 주요하게 작용하는 하중을 검토하려고 할때, Load Set을

선택적으로 활용하여 설계를 수행하면 해석을 다시 수행하지 않더라도

빠른 설계 검토가 가능합니다.

Combined Design Case

Combined Design Case에 체크한 후 Design Model의 Analysis Case

에서 해석케이스를 선택하여 Add 합니다.

Analysis Case가 2개 이상 정의된 모델의 경우, Combined Design Case

기능을 활용하면 각각의 Case에서 설계된 결과를 조합하여 가장 불리한

값을 설계결과로 출력하게 됩니다.
