신규

메인 메뉴 [Home] 탭 > [Property] 패널 > [Other] > [Spring]

워크 트리 [Model] 탭 > [Property] > [Other Property] > 마우스 오른쪽 버튼 클릭 > [Add Spring]

수정

워크 트리 [Model] 탭 > [Property] > [Other Property] > [리스트] > 마우스 오른쪽 버튼 클릭 > [Modify]

삭제

워크 트리 [Model] 탭 > [Property] > [Other Property] > [리스트] > 마우스 오른쪽 버튼 클릭 > [Delete]

ID : 속성의 고유번호를 입력합니다.

Name : 속성의 이름을 입력합니다.

Type : 스프링 경계조건의 유형을 선택합니다.

Linear Elastic : 선형 탄성 스프링

Tension Only : 인장전담 탄성 스프링

Compression Only : 압축전담 탄성 스프링

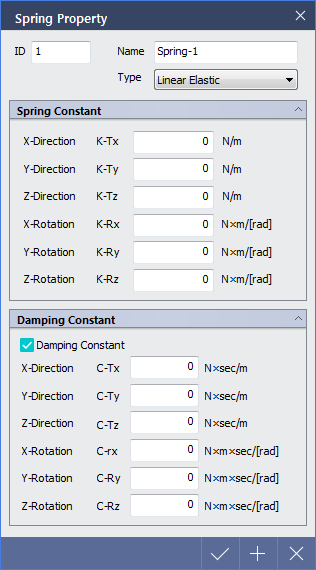

< Type = Linear Elastic >

Spring Constant

선형 스프링 강성을 입력합니다.

X-Direction (K-Tx) : 전체좌표계 X축 방향의 강성

Y-Direction (K-Ty) : 전체좌표계 Y축 방향의 강성

Z-Direction (K-Tz) : 전체좌표계 Z축 방향의 강성

X-Rotation (K-Rx) : 전체좌표계 X축 회전방향에 대한 강성

Y-Rotation (K-Ry) : 전체좌표계 Y축 회전방향에 대한 강성

Z-Rotation (K-Rz) : 전체좌표계 Z축 회전방향에 대한 강성

Damping Constant

선형 스프링 감쇠상수를 입력합니다.

X-Direction (C-Tx) : 전체좌표계 X축 방향의 감쇠상수

Y-Direction (C-Ty) : 전체좌표계 Y축 방향의 감쇠상수

Z-Direction (C-Tz) : 전체좌표계 Z축 방향의 감쇠상수

X-Rotation (C-Rx) : 전체좌표계 X축 회전방향에 대한 감쇠상수

Y-Rotation (C-Ry) : 전체좌표계 Y축 회전방향에 대한 감쇠상수

Z-Rotation (C-Rz) : 전체좌표계 Z축 회전방향에 대한 감쇠상수

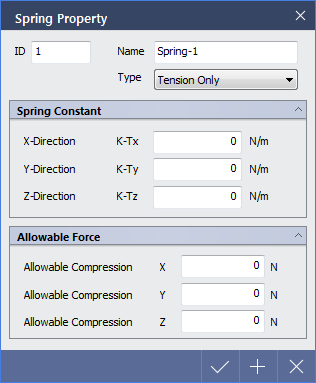

< Type = Tension Only >

Spring Constant

인장전담 스프링 강성을 입력합니다.

X-Direction (K-Tx) : 전체좌표계 X축 방향의 강성

Y-Direction (K-Ty) : 전체좌표계 Y축 방향의 강성

Z-Direction (K-Tz) : 전체좌표계 Z축 방향의 강성

Allowable Force

허용 압축력을 입력합니다.

Allowable Compression (X) : 전체좌표계 X축 방향의 허용 압축력

Allowable Compression (Y) : 전체좌표계 Y축 방향의 허용 압축력

Allowable Compression (Z) : 전체좌표계 Z축 방향의 허용 압축력

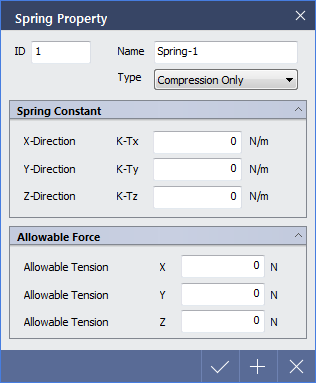

< Type = Compression Only >

Spring Constant

압축전담 스프링 강성을 입력합니다.

X-Direction (K-Tx) : 전체좌표계 X축 방향의 강성

Y-Direction (K-Ty) : 전체좌표계 Y축 방향의 강성

Z-Direction (K-Tz) : 전체좌표계 Z축 방향의 강성

Allowable Force

허용 인장력을 입력합니다.

Allowable Compression (X) : 전체좌표계 X축 방향의 허용 인장력

Allowable Compression (Y) : 전체좌표계 Y축 방향의 허용 인장력

Allowable Compression (Z) : 전체좌표계 Z축 방향의 허용 인장력
