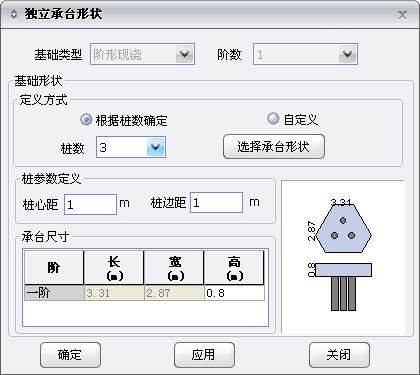

图7.1.3 独立承台定义
（1）承台类型
基础类型：定义独立承台的类型，独立承台分为阶形现浇和锥形现浇。
阶数：定义独立承台沿高度方向的阶数，程序限定承台最大阶数为2阶。
① 定义方式：用户可以指定桩数自动生成承台，也可以选择自定义承台。
选择根据桩数确定：用户只需定义好承台下桩数，程序将根据桩数、桩心距、桩边距自动生成承台。当指定的桩数可以生成不同形状的承台时，可点击"选择承台形状"按钮选择生成承台的形状。
自定义："纵横网定义"按钮激活，用户可以自己绘制承台尺寸及桩位。
② 桩参数定义：定义桩中心距和桩边距。
桩心距：两桩中心之间的距离。
桩边距：边桩中心到承台边、承台梁边或筏板边的距离。
（3）承台尺寸：自动生成承台的平面尺寸将在此表格中显示，用户需在此表格中输入承台每阶的高度，也可以定义承台第二阶长、宽尺寸。自定义承台的尺寸将只用图形示意出。
在定义方式中选择自定义后，点击纵横网定义按钮，将弹出异形独立承台定义对话框，见图7.1.3-1。 异形承台的定义与异形独基定义各项功能设置都相同，只是增加了桩位输入、桩位列表及相应编辑的功能。图中绿色圆圈表示桩位，其它参见7.1.1节异形独基定义。

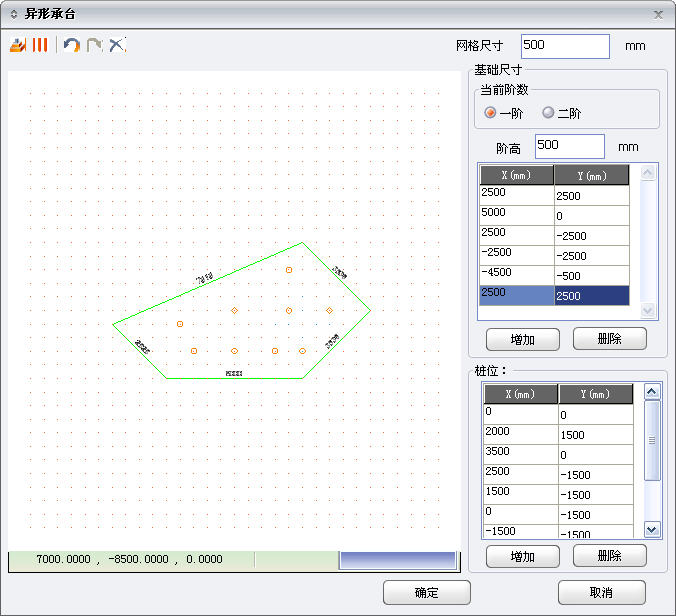

图7.1.3-1 异形独立承台定义
