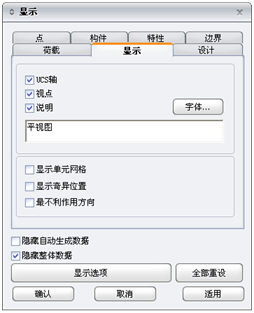

图11.7.1  显示

显示菜单主要用于显示模型的细部信息，包括点、构件、特性、边界、荷载显示和设计七个标签页。每个标签页的内容在第11.7.1.1节至第11.7.1.7节中将分别加以介绍。

（1）隐藏自动生成数据：显示相应的特性数据时，不显示由程序自动生成的数据，例如由程序自动生成的构件类型等。

（2）隐藏整体数据：显示相应的特性数据时，不显示在程序中进行整体定义的数据，如在结构>标准层和楼层中定义楼层时定义的楼面荷载，在荷载>荷载控制>地震作用中定义的剪力墙和框架的抗震等级等。

（3）显示选项：打开显示选项的对话框，该对话框的介绍详见第11.7.2节。

（4）全部重设：取消对该对话框的设置，对话框恢复到默认值。

（5）确认：保存对话框的设置结果，并关闭对话框。

（6）取消：不保存对话框的设置结果，并关闭对话框。

（7）适用：保存对话框的设置结果，不关闭对话框。可以同时在模型视图中看到显示的效果。

（1）构件类型

构件号：包括柱号、梁号、次梁号、墙号、线、楼板号、支撑/桁架号和楼板洞口号。勾选相应的选项表示在模型视图中显示相应构件的编号，构件编号也可以通过工具箱快捷键对应的按钮 全部显示出来。

构件局部坐标轴：显示构件的局部坐标轴。

构件局部方向：显示构件的局部方向，即i节点到j节点的方向。

墙洞口：显示墙开洞的轮廓和尺寸大小。

楼板洞口：显示楼板洞口的轮廓。

楼板类型：显示楼板的类型。

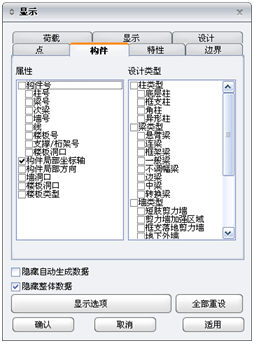

图11.7.1.2  显示-构件

（2）设计构件类型

显示设计构件的类型，包括柱类型（底层柱、框支柱等）、梁类型（悬臂梁、连梁等）、墙类型（短肢剪力墙、框支落地剪力墙等）和人防构件（外墙、内墙等）。

用户运行了菜单分析设计>构件类型>自动生成，或在分析设计>构件类型>修改构件类型进行定义之后，或者在后处理状态下，才能查看到图11.6.1-3中的设计构件类型的信息。

图11.7.1-3  显示-特性

按照构件类型的分类来显示构件的特性。首先选择需要显示特性的构件类型，包括：柱、梁、次梁、墙、楼板和支撑；然后选择需要显示特性的内容，包括：材料、截面和厚度。

如果进行了Pushover或动力弹塑性分析，在后处理状态下，可显示弹塑性铰和Pushover铰的标志、名称和类型。

显示构件的边界信息，包括支承、释放梁端约束等。用户在菜单边界中设置的支承、释放梁端约束、偏心、弹性连接等，都可以通过该菜单显示其标志。

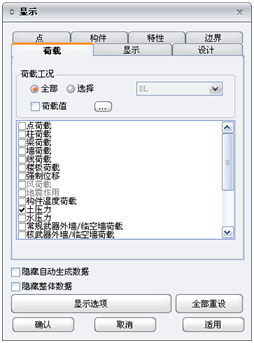

图11.7.1.5-1  显示-荷载

图11.7.1.5-2  显示-荷载数值输出格式

风荷载和静力地震荷载只能在后处理状态下才能进行显示。

只有在荷载>荷载控制>地震作用中选择了"按最不利地震作用方向加载"，才可以在后处理中查看最不利地震作用方向。

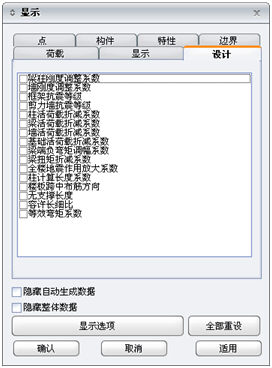

图11.7.1.7  显示-设计

显示模型的设计信息，包括梁柱刚度调整系数、抗震等级、活荷载折减系数等。只显示通过菜单分析设计>调整系数中设置的调整系数。
