Steel 02 공장 Steel 02 Factory |
|
주요 설계/모델링 Tip
Check Point 1. 철골부재의 중간에 좌굴방지 횡지지보 설치 Check Point 2. 벽 브레이스 및 지붕 브레이스 설치 Check Point 3. 순수철골보 또는 합성보로 검토한 경우
|
|
▒ 설계 기본 정보 |
|
|
<보, 기둥 중간에 횡지지보 설치>

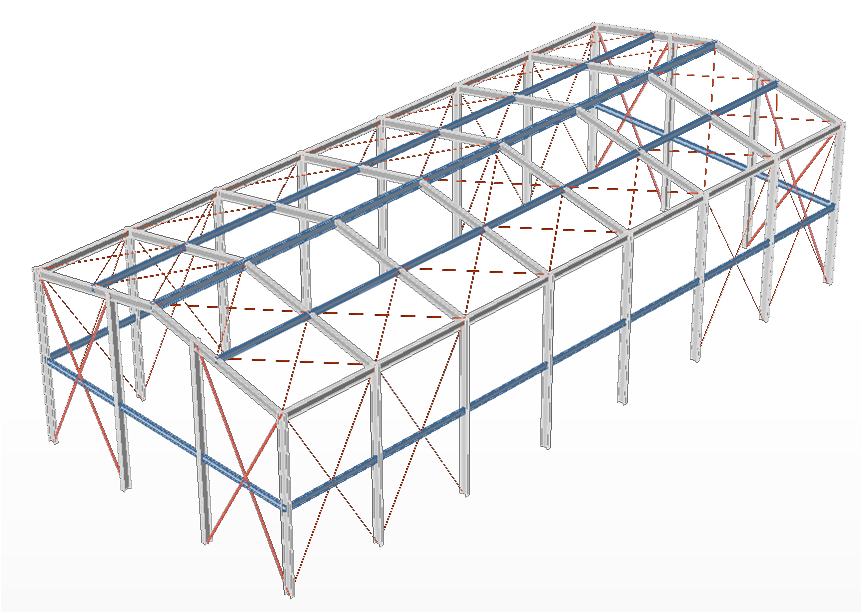

<지붕 브레이스, 벽 브레이스 설치>
|

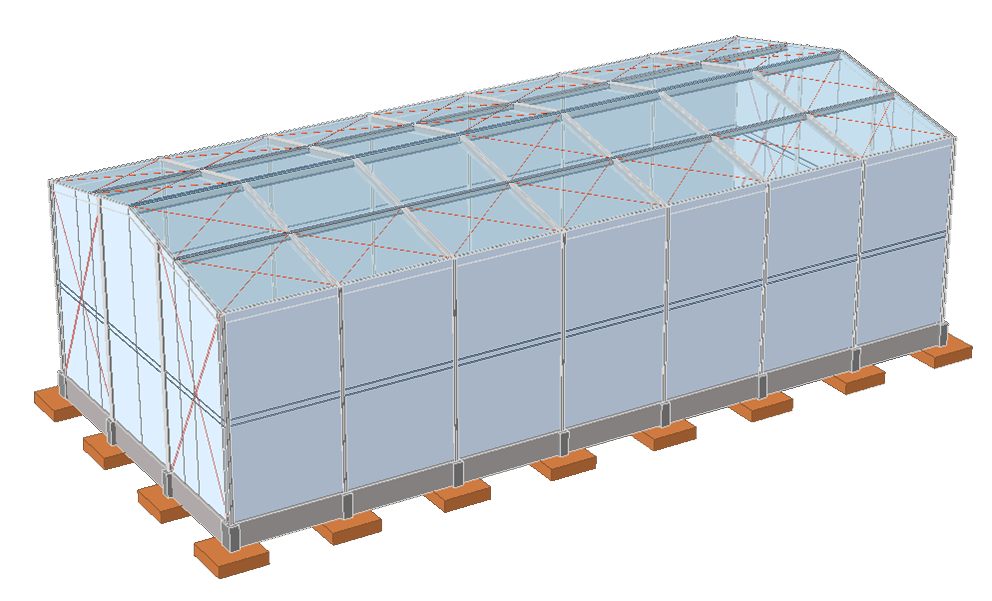

• 크레인 없는 구조 • 단변뱡향 건물 폭 : 15.0m • 장변방향 건물 길이 : 32.7m • 기둥간격 : 4.7m • 기둥단면 : H - 396 X 199 X 7 X 11 • 큰보단면 : H - 350 X 175 X 7 X 11 • 횡지지보 : H - 250 X 125 X 6.5 X 9 • 지붕 브레이스 : D22 • 단변방향 벽면 브레이스 : L - 75 X 6 |
|
|
|
|
• 철골부재는 부재의 좌굴 길이와 접합부의 파단 성능에 따라서 부재의 강도가 크게 달라질 수 있습니다.
• KBC2009 0706.1 철골부재의 공칭 휨강도는 보부재의 판-폭두께비와 횡지지길이에 따라 결정된다. 부재의 공칭 휨강도가 전소성모멘트 상태에 도달하기 위해서는 부재의 단면이 콤팩트 단면이며, 횡지지되어 있어야 한다.
• 좌굴길이와 비지지길이에 따른 강도 계산 결과의 차이는 KBC2009 0705 압축재, 0706 휨재 계산식에서 자세하게 참조할 수 있습니다.
철골부재는 횡방향 좌굴에 대하여 취약하기 때문에 부재의 중간에 좌굴방지용 횡지지보를 적절히 설치하면 경제적인 설계가 가능합니다.
|
|
|
|

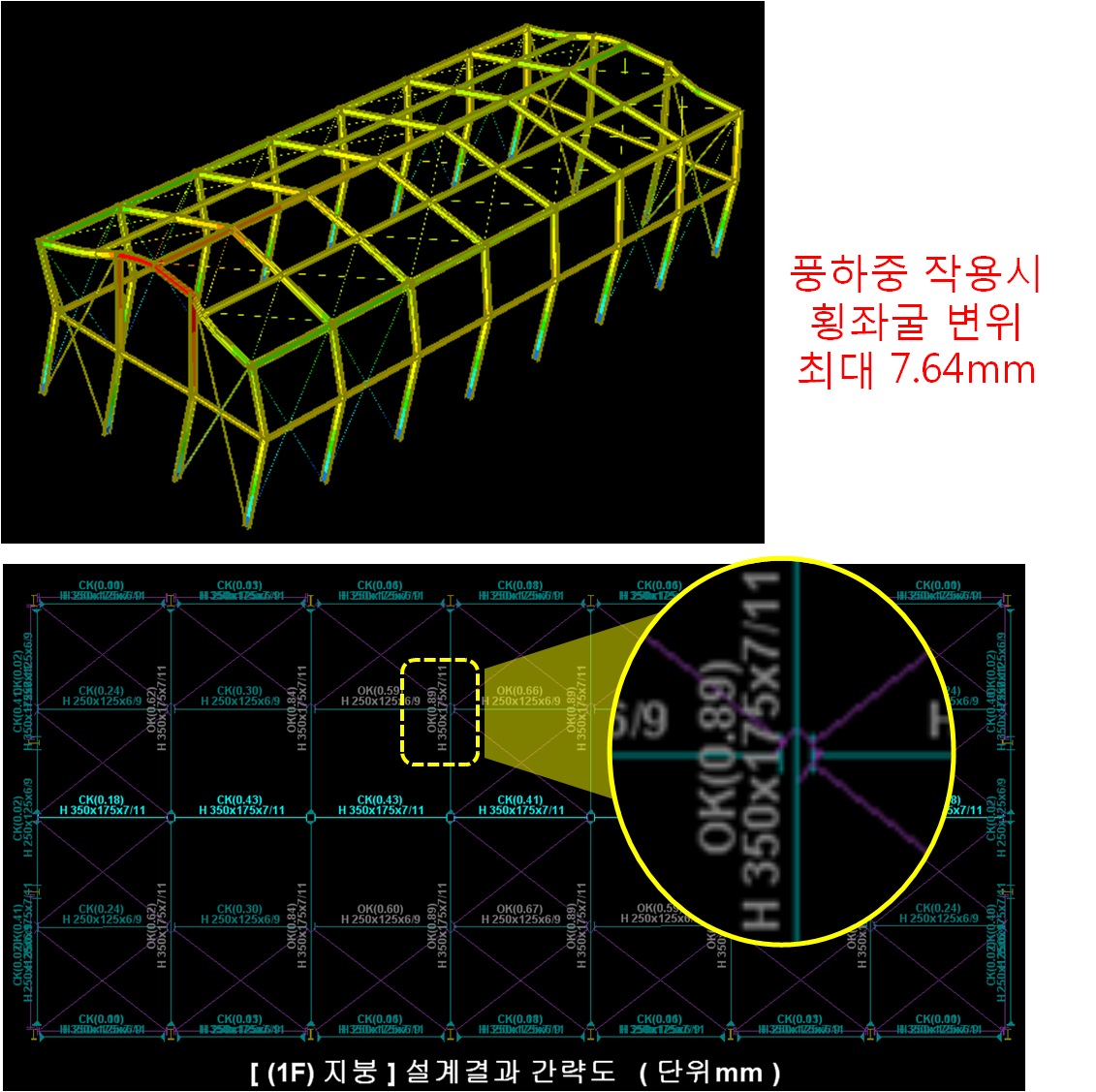

보/기둥 중간에 횡지지보를 설치한 경우 |
|
|
|
|
큰보 : H - 350 X 175 X 7 X 11 (OK 0.89)
기둥 : H - 350 X 175 X 7 X 11 (OK 0.91) |
|
|

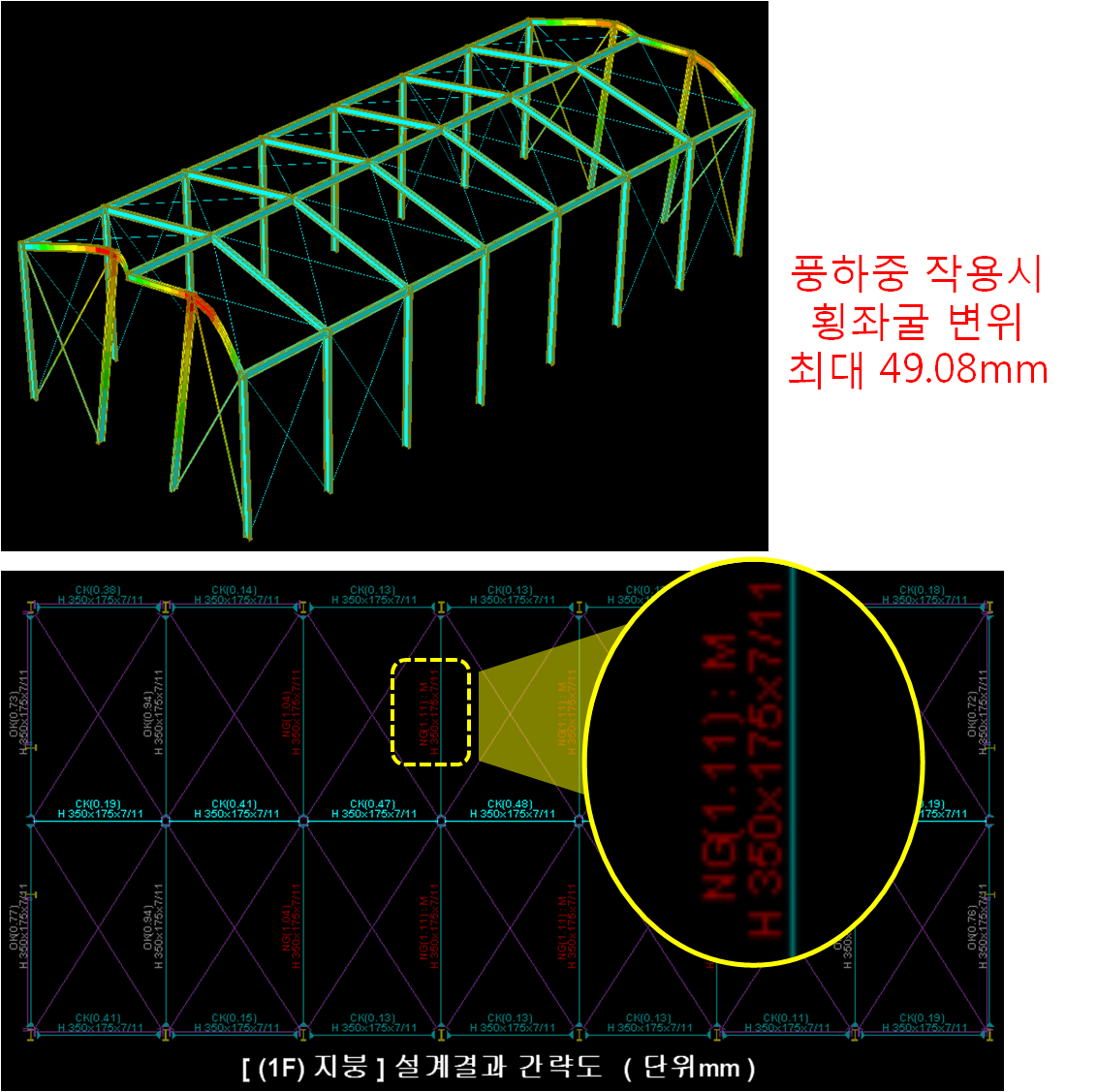

보/기둥 중간에 횡지지보를 설치하지 않은 경우 |
|
|
|
|
큰보 : H - 350 X 175 X 7 X 11 (NG 1.11) à H - 396 X 199 X 7 X 11 (OK 0.76)
기둥 : H - 350 X 175 X 7 X 11 (NG 1.29) à H - 396 X 199 X 7 X 11 (OK 0.90)
|
|
|
|
|
• 기둥부재/보부재가 벽/슬래브와 강하게 일체로 접합되지 않은 철골구조의 경우 횡력에 대하여 아주 취약할 수 있습니다. 벽 또는 지붕평면에 연속적으로 브레이스를 설치하면 강한 벽/슬래브 효과를 발휘하여 횡력(지진하중, 풍하중 등)에 대하여 저항능력이 커집니다.
• KBC2009 0703.1.3 구조시스템 안정설계 요구조건 횡적안정을 위하여 모멘트골조, 가새골조, 전단벽 또는 횡방향 하중저항시스템 등을 사용한다. 횡방향 변위의 전도효과와 중력하중의 불안정화 효과를 고려하여야 한다. 또한 골조구조시스템 요소간의 힘의 전달 및 하중분산도 고려하여야 한다.
부재들이 벽 또는 슬래브로 강하게 연결되지 않아서 일체거동에 취약한 철골구조는 반드시 브레이스를 설치해야 합니다.
|
|
|
|

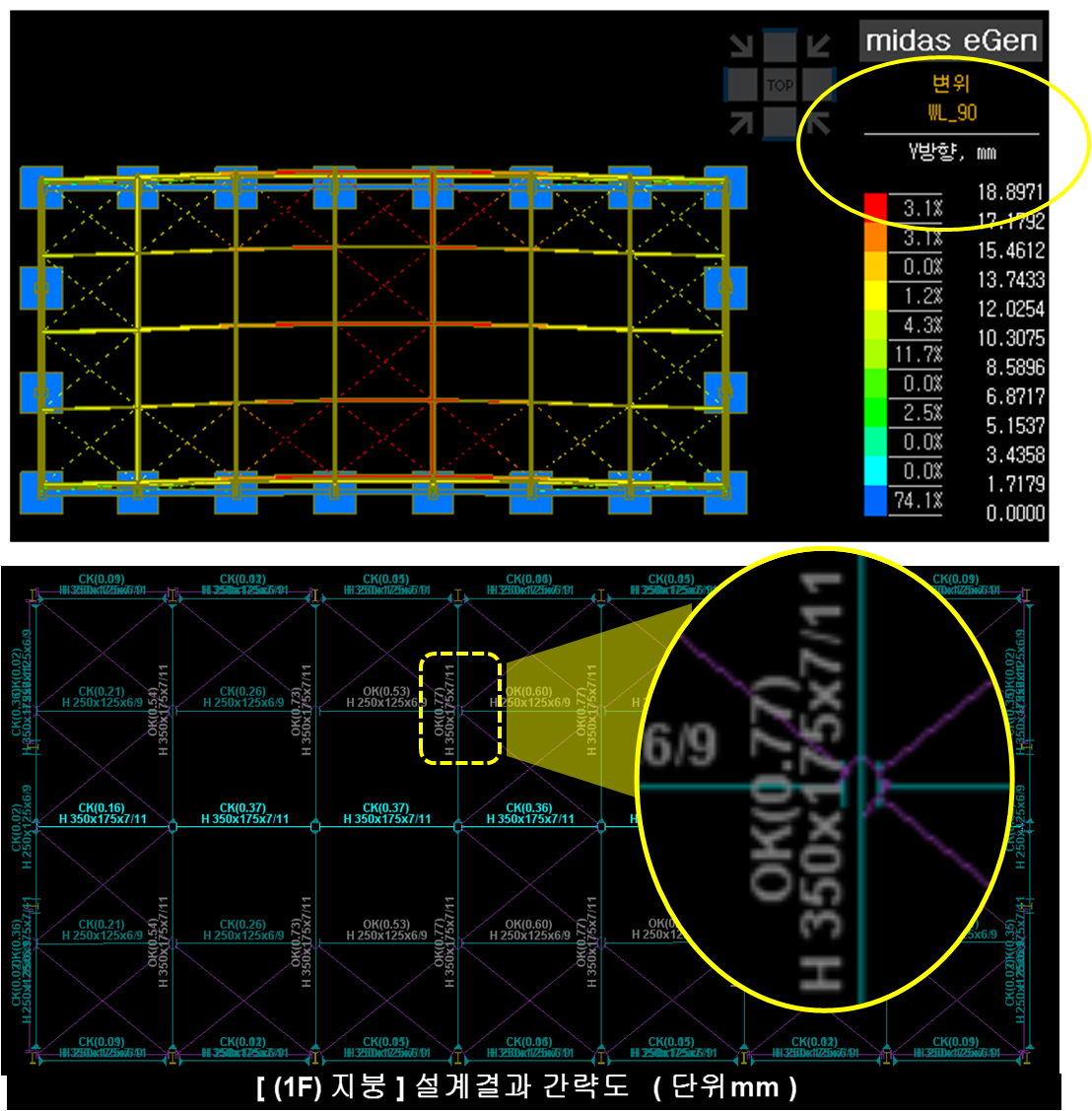

횡력저항 브레이스를 설치한 경우 |
|
|
|
|
Y방향 풍하중시, 최대변위 18.897mm
큰보 : H - 350 X 175 X 7 X 11 (OK 0.77) |
|
|

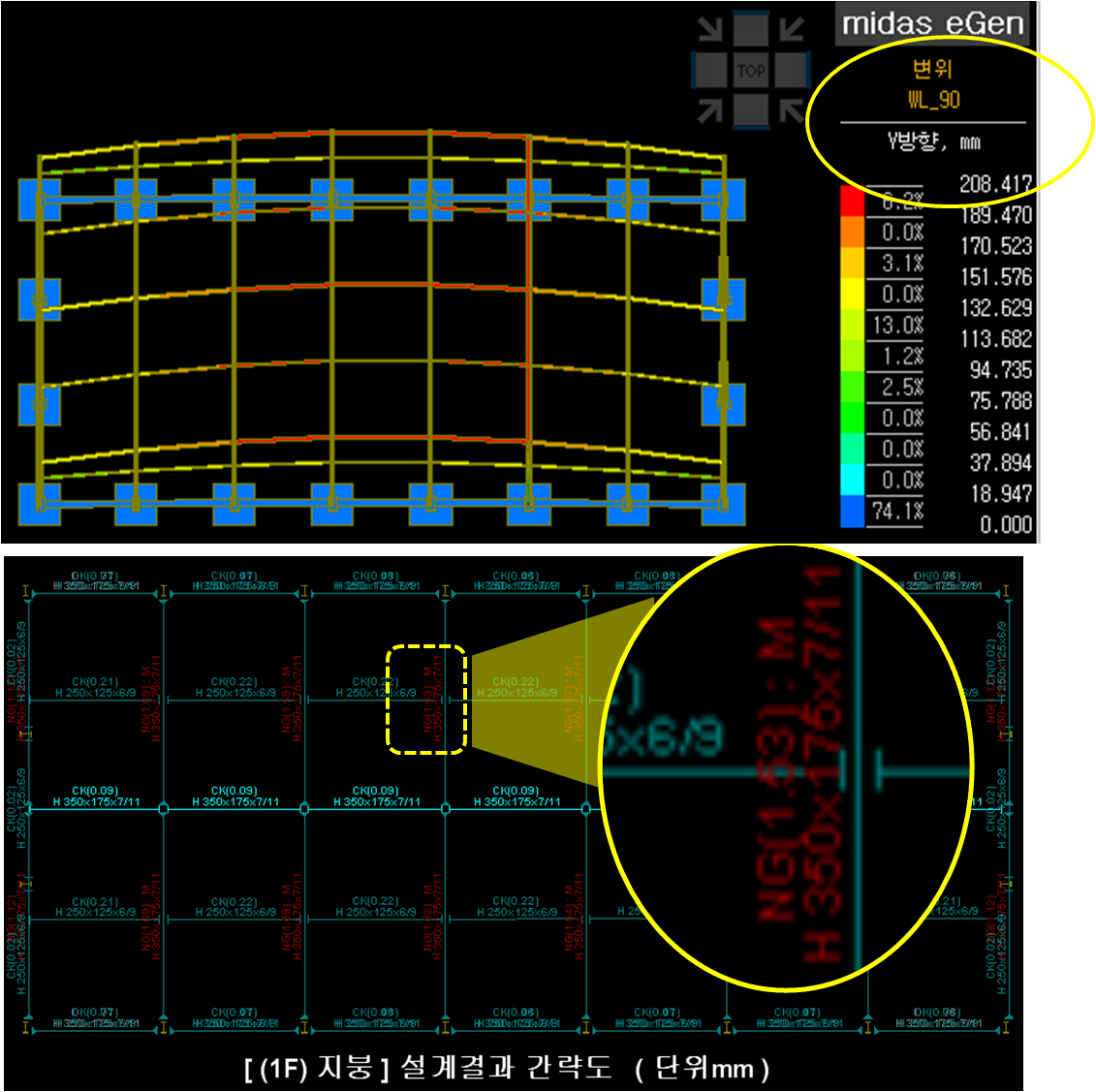

횡력저항 브레이스를 설치하지 않은 경우 |
|
|
|
|
Y방향 풍하중시, 최대변위 208.417mm
큰보 : H - 350 X 175 X 7 X 11 (NG 1.53) à H - 404 X 201 X 9 X 15 (OK 0.98) |
|
▒ 설계 기본 정보 |
|
|
|

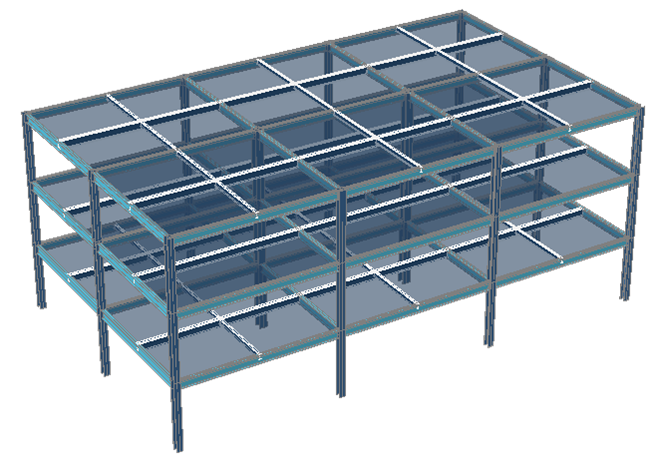

• 바닥하중 : 마감하중 : 1.5kN/㎡, 활하중 : 2.5kN/㎡ • 구조형식 : 철골 모멘트 골조, 데크 슬래브 시스템 • 보 길이(Span) : 8.0m • 큰보, 작은보 배치 간격 : 3.5m • 횡지지보 설치 : H - 250X125X6X9 (4m 간격으로 설치) • 기둥단면 : H - 350X350X12X19 • 작은보 단면 H - 400X200X8X13(순수철골보로 검토할 경우) H - 350X175X7X11(합성보로 검토할 경우)
|
|
|
|
|
• 철골보 상부에 판넬이나 중도리가 설치되는 경우에는 순수하게 철골보의 성능으로 검토해야 하며 철골보 상부에 데크슬래브를 설치하고 스터드 볼트로 강하게 용접이 되는 경우에는 하부의 작은 보를 합성보로 검토할 수 있습니다.
하부 철골보와 상부 데크 슬래브를 스터드 볼트로 강하게 접합한 경우에는 합성보 설계법을 적용하여 보다 경제적인 단면이 가능합니다. 참고로, 기둥과 연결되는 큰보는 구조적 거동이 다르기 때문에, 합성보로 검토하는 것은 부적절합니다.
|
|||||||||||||||
|
|

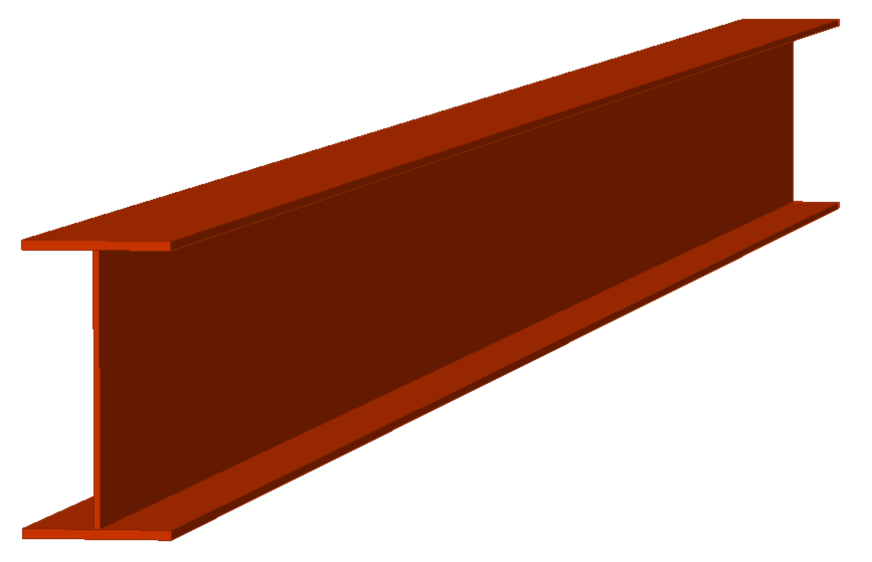

순수 철골보로 검토할 경우 |
|||||||||||||||
|
|
|
|
||||||||||||||
|
|
합성보로 검토할 경우 |
|||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
|
|
||||||||||||||
|
|
합성보 설계가 필요하시면 콜센터(1577-7618)로 연락주시면 별도의 프로그램으로 친절하게 지원해 드리겠습니다.
|
|||||||||||||||
|
|
|
|
건물 개요
midas eGen의 합성보 설계는 2013년 상반기에 업그레이드 예정입니다.
