침투류 해석 결과로부터 유선 (물의 흐름)과 유량값을 확인합니다.

유로

<유로>

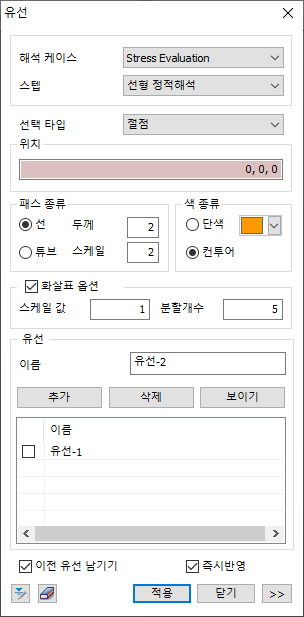

• 해석을 수행한 해석 케이스 항목과 스텝을 설정한 후 flow path를 표시하고 싶은 위치 (플로우 패스 상의 임의의 점)의 좌표를 입력합니다. 스냅을 사용하여 좌표값을 입력할 수도 있습니다.

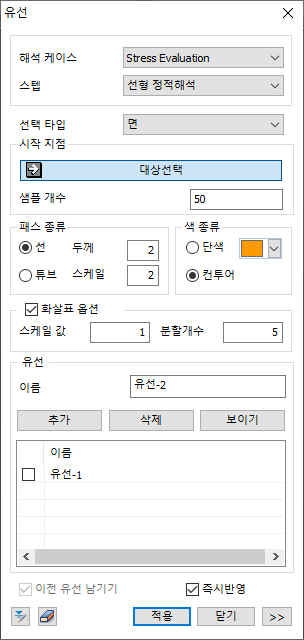

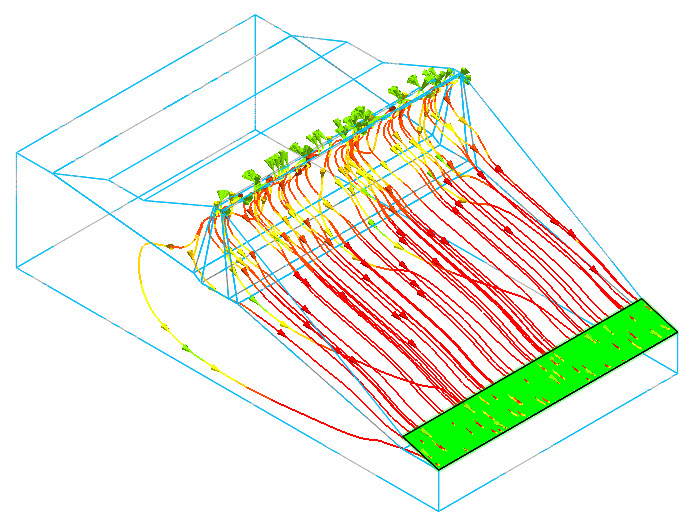

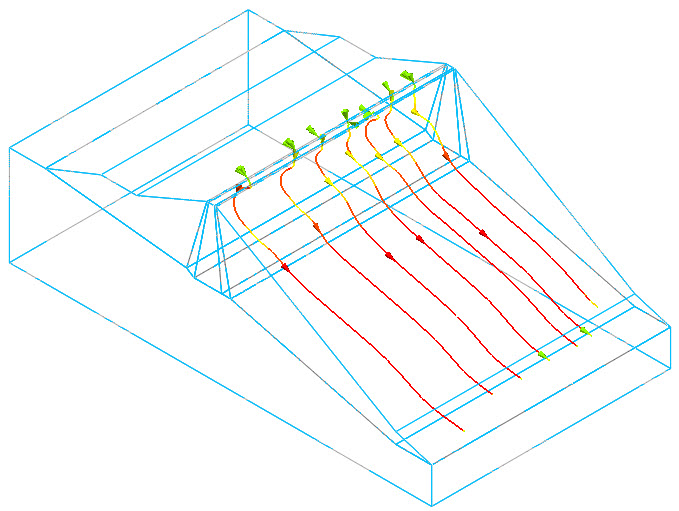

• [선택 유형] 옵션 선택 방법에서 노드 또는 면을 선택할 수 있습니다. 다중 경로 선택 (정의)은 흐름 경로 섹션에서 만들고 저장할 수 있습니다. 정의된 흐름 경로를 표시하려면 표시 버튼을 누르십시오.

• Flow path의 종류는 선 또는 관으로 표현할 수 있으며, 선일 경우 선 두께, 튜브일 경우 스케일로 크기를 조정하실 수 있습니다.

• Flow path의 색 종류는 단색 또는 컨투어로 표현이 가능합니다.

• 화살표 그리그 옵션은 flow path의 흐름 방향을 나타내는 마크입니다. 스케일 값과 개수를 통해 화살표 크기 및 개수를 조정하실 수 있습니다.

• 이전 유선 남기기가 체크되어 있는 경우 화면상에서 클릭한 위치마다 flow path를 표시합니다. 이 옵션을 체크 해제하는 경우, 마지막에 클릭한 위치에서만 flow path를 표시합니다.

• Sensitive가 체크되어 있는 경우 화면 상에 클릭하는 즉시 유선망에 표시됩니다. 이 옵션이 체크되어 있지 않은 경우에는 [적용] 버튼을 클릭해야 화면 상에 유선망이 표시됩니다.

유량

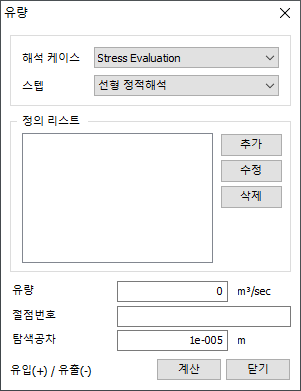

• 해석을 수행한 해석케이스 항목과 스텝을 설정한 후 유량을 계산할 절점들을 선택합니다.

• 화면 상에서 절점들을 선택하여 지정하거나, 절점 번호를 알고 있는 경우 [직접 입력]을 체크하여 절점 ID를 입력할 수 있습니다.

• 계산 버튼을 누르면 자동으로 절점들에 유량이 계산되며 계산된 유량 값이 다이얼로그에 표시됩니다.

• 유량 값은 각 절점에서 발생된 flow rate값들의 합으로 이루어지며, (+)는 유입, (-)는 유출을 의미합니다.

• 노드 선택 방식 (Node Mode), 선/평면 정의 방식 (Cutting Mode), Arbitrary Type이 지원됩니다.

• 노드/분할타입 - 유출이나 유입이 발생하는 위치의 절점을 직접 선택 혹은 입력하여 절점에서 계산되어진 유출입량 (flow rate)의 합으로 유량을 계산합니다.

• 임의 유형 - 모든 선 또는 평면을 통한 요소의 흐름을 계산합니다.


• '절단 모드'에는 '절단선'과 '절단면' 옵션이 있습니다. 'Cutting Line' 옵션은 '2점선'을 직접 정의하거나 '선'을 선택하여 'Search Tolerance' 내 노드에서 유량을 계산합니다. 'Cutting Plane' 옵션은 '3점 평면'을 직접 정의하거나 '평면'을 선택하여 'Search Tolerance' 내 노드에서 유량을 계산합니다. '3점 평면' 유형은 '제한된 평면' 옵션을 사용하여 3개의 점으로 구성된 무한 평면 또는 이들로만 구성된 평면에서 유량을 계산합니다.

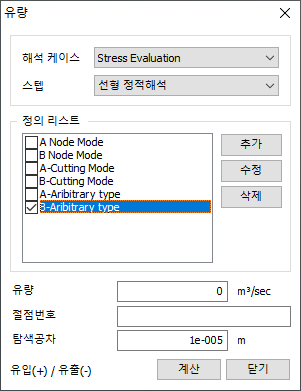

• '정보 정의' 대화 상자에서 유량 계산을 위한 정보가 생성되면 '목록 정의'에 등록됩니다. '정의 목록'에 등록된 여러 정보를 중복 선택하여 유량을 계산할 수 있으며, 수정 및 삭제도 가능합니다. 체크된 '정의 목록'에 포함된 노드 정보는 'Node ID'에 표시되며, 여러 정보 중 중복된 동일한 노드는 하나로 처리됩니다.
