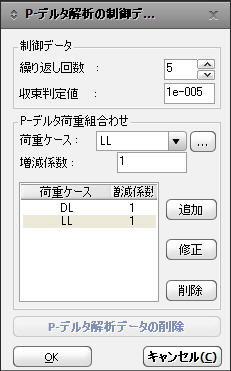

P-デルタ解析制御

制御データ

繰り返し回数

P-デルタ解析の繰り返し回数を入力します。

収束判定値

収束判定値を入力します。

P-デルタ荷重組合わせ

P-デルタ解析用の幾何剛性マトリックスを構成するために適用する荷重を選択した後、様々な荷重ケースとその増減係数を入力します。

一般的に構造物に作用する常時荷重(自重、固定荷重など)を選択します。

• 荷重ケースを新規に入力または追加する場合

荷重ケースと増減係数を入力して をクリックします。

• 既に入力した荷重ケースの増減係数を修正する場合

荷重ケースを選択して増減係数を修正した後 をクリックします。

• 既に入力した荷重ケースを削除する場合

ダイアログ下部の荷重ケースのリストから、荷重ケースを選択して をクリックします。

P-デルタ解析は、座屈解析(Buckling Analysis)と同時に使用することはできません。また、P-デルタ解析が可能な要素はトラス要素、梁要素(テーパー断面梁要素を含む)及び壁要素に制限されます。

入力したデータをすべて削除する場合には をクリックします。
