座屈解析制御

構造物の座屈解析を実行する時に必要な荷重ケースと関連データを入力します。

座屈解析の手順

1. 構造物の座屈解析を実行するには、初期の幾何剛性マトリックスを構成するために静的解析の結果が必要となります。したがって、前で述べた静的解析の手順に従って座屈モードを分析するための荷重条件を先に入力します。

2. 解析 > 座屈解析制御メニューのダイアログボックスを呼び出し、求めるモードの数と収束に必要なデータを入力し、座屈モードの解析で考慮する荷重条件を指定します。

3. 解析 >解析実行をクリックして解析を実行します。

4. 解析が問題なく終了すれば、結果 > 座屈モード形状機能や結果 > 結果テーブル >座屈モード形状機能を用いて、モード別の座屈モード形状と限界座屈荷重係数を確認します。

5.自重(constant)と付加荷重(variable)を区別して解析することで自重を考慮した付加荷重に対する固有値(荷重係数)を求めることができます。この場合の座屈荷重=(自重＋付加荷重)×荷重係数となります。

Note

座屈解析はP-デルタや固有値解析と同時に使用できません。座屈解析が可能な要素はトラス要素、梁要素（テーパー梁要素含む）、板要素で制限されています。

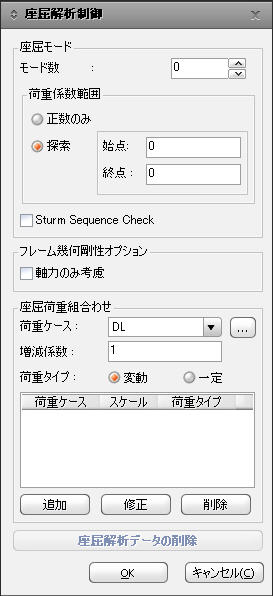

リボンメニュー　：　解析 > 解析制御 > 座屈解析制御

座屈モード

モード数：座屈モードの数を入力します。

荷重係数範囲

正数のみ：荷重作用方向に対する固有値結果のみ出力

Note1

一般的に座屈解析を行う場合は荷重作用方向と反対方向に対する座屈モードを計算する。しかし、構造物の場合、使用者は荷重が作用する方向に対する座屈形状係数及び係数を計算することが主な目的ですので作用する方向に対する結果のみ出力する。

探索：求めようとする座屈荷重係数の範囲

始点：求めようとする座屈荷重係数の基準値

終点：求めようとする座屈荷重係数の限界値

Note2

基準値と限界値が一致する場合はその値に近い座屈荷重係数から計算します。基準値と限界値が違う場合は基準値に近い座屈荷重係数から計算します。

ただし、基準値と限界値の間に存在する値のみ計算します。

座屈荷重係数の抜け落ち判断

座屈荷重係数の抜け落ちを判断します。抜け落ちされた場合はメッセージ出力を通じて確認できますが、追加計算はしません。

フレームの幾何剛性オプション

骨組部材の幾何剛性行列の構成に対する条件です。

軸力のみ考慮 : 軸力のみ考慮し、幾何剛性行列を構成します。

座屈荷重組合わせ

座屈解析用の荷重ケースを入力します。複数の荷重ケースと増減係数を入力することができます。

荷重タイプ：変動する荷重と変動しない荷重に区別して指定します。

変動：変動を考慮する荷重

一定：変動を考慮しない荷重(常時荷重）

Note3

一定は構造物の自重のみ含みます。しかし、一般的に構造物をモデリングする時、特に、床スラブの場合には自重と固定荷重を1つの荷重として入力するため固定荷重を一定として入力しても構いません。

荷重ケースを新規に入力または追加する場合

荷重ケースと増減係数を入力してをクリックします。

既に入力した荷重ケースの増減係数を修正する場合

荷重ケースを選択して増減係数を修正した後をクリックします。

既に入力した荷重ケースを削除する場合

ダイアログ下部の荷重ケースのリストから、荷重ケースを選択してをクリックします。

座屈解析はP-デルタ解析や固有値解析と同時に使用することができません。座屈解析が可能な要素は、トラス要素、梁要素(テーパー断面梁要素を含む)及び板要素に制限されます。
