板要素の断面力 & 応力度テーブル
解析結果から得られた板要素の断面力と応力度をスプレッドシート形式のテーブルに表示します。
テーブルツールは、各種の便利な機能を数多く内蔵していますので、詳しい使用方法ついては次の項目を参照して下さい。
リボンメニュー ： 結果 > テーブル > 断面力/変位/モード > 板要素 > 断面力 & 応力度
リボンメニュー ： 結果 > テーブル > 断面力/変位/モード > 板要素 > 断面力(ローカル)
リボンメニュー ： 結果 > テーブル > 断面力/変位/モード > 板要素 > 断面力(グローバル)
リボンメニュー ： 結果 > テーブル > 断面力/変位/モード > 板要素 > 断面力(単位長さ)
リボンメニュー ： 結果 > テーブル > 断面力/変位/モード > 板要素 > 応力度(ローカル)
リボンメニュー ： 結果 > テーブル > 断面力/変位/モード > 板要素 > 応力度(グローバル)
ツリーメニュー ： テーブルタブ > 結果テーブル > 板要素 > 断面力 & 応力度
ツリーメニュー ： テーブルタブ > 結果テーブル > 板要素 > 断面力(ローカル)
ツリーメニュー ： テーブルタブ > 結果テーブル > 板要素 > 断面力(グローバル)
ツリーメニュー ： テーブルタブ > 結果テーブル > 板要素 > 断面力(単位長さ)
ツリーメニュー ： テーブルタブ > 結果テーブル > 板要素 > 応力度(ローカル)
ツリーメニュー ： テーブルタブ > 結果テーブル > 板要素 > 応力度(グローバル)
("板要素の断面力", "平面応力/板要素の応力度" を参照)
板要素 > 断面力 & 応力度テーブル機能を実行するとフィルタリングダイアログが呼び出されます。ここで希望する節点と要素、荷重ケース、施工段階などを選択した後
ボタンをクリックします。
をクリックすれば出力は取消されます。場合によっては相当な時間が必要になることがあります。
Note
フィルタリングダイアログの使い方は"テーブルツールの使用方法"で結果テーブルを参照して下さい。
テーブルツールの使用方法を参照して、次のデータを確認します。
板要素の断面力(ローカル)
要素 : 要素番号
荷重 : 荷重ケース/荷重組合わせ
ステージ : 施工ステージ
ステップ : ステップ
節点 : 節点番号
Fx : 要素座標系x軸方向の軸力
Fy : 要素座標系y軸方向の軸力
Fz : 要素座標系z軸方向のせん断力
Mx : 要素座標系x軸方向の曲げモーメント
My : 要素座標系y軸方向の曲げモーメント
Mz : 要素座標系z軸方向の曲げモーメント
Note
移動荷重解析を行う場合には要素の単位長さ当りの断面力のみ必要ですので、節点力を出力する板要素の断面力(ローカル、グローバル)テーブルの結果は'0'で出力されます。
板要素の断面力(グローバル)
要素 : 要素番号
荷重 : 荷重ケース/荷重組合わせ
節点 : 節点番号
FX : 全体座標系X軸方向の要素内力
FY : 全体座標系Y軸方向の要素内力
FZ : 全体座標系Z軸方向の要素内力
MX : 全体座標系X軸方向の曲げモーメント
MY : 全体座標系Y軸方向の曲げモーメント
MZ : 全体座標系Z軸方向の曲げモーメント
板要素の断面力(単位長さ)
要素 : 要素番号
荷重 : 荷重ケース/荷重組合わせ
節点 : 節点番号

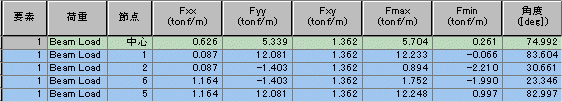

Fxx : 要素座標系x軸方向の単位幅当たりの軸力
Fyy : 要素座標系y軸方向の単位幅当たりの軸力
Fxy : 要素座標系のx面及びy面に対する単位幅当たりの面内せん断力
Fmax : 単位幅当たりの最大主軸力
Fmin : 単位幅当たりの最小主軸力
Angle : 要素座標系x軸と最大主軸力の主軸との角度

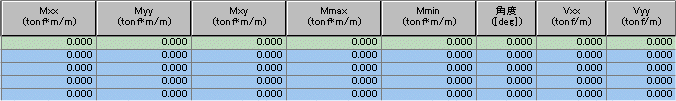

Mxx : 要素座標系x軸方向の単位幅当たり曲げモーメント
Myy : 要素座標系y軸方向の単位幅当たり曲げモーメント
Mxy : 要素座標系のx面及びy面に対する単位幅当たりのねじりモーメント
Mmax : 単位幅当たりの最大主曲げモーメント
Mmin : 単位幅当たりの最小主曲げモーメント
角度 : 要素座標系x軸と最大主曲げモーメントの主軸との角度
Vxx : 要素座標系のx面に対する単位幅当たりの面外せん断力
Vyy : 要素座標系のy面に対する単位幅当たりの面外せん断力
板要素の応力度(ローカル)
要素 : 要素番号
荷重 : 荷重ケース/荷重組合わせ
節点 : 節点番号
位置 : 板要素の要素座標系z軸方向の上面(Top.)または下面(Bot.)
Sig-xx : 要素座標系のx面に対する垂直応力度
Sig-yy : 要素座標系のy面に対する垂直応力度
Sig-xy : 要素座標系のx面に対するy軸方向のせん断応力度
Sig-Max : 最大主応力度
Sig-Min : 最小主応力度
角度 : 要素座標系x軸と最大主応力度との角度、エンベロップタイプの荷重組合わせでは同時発生応力を計算できませんので、出力しません。
Sig-EFF : 有効応力(フォン・ミーゼス応力)
荷重組合わせタイプによる主応力および有効応力、最大せん断応力計算方法は「荷重組み合わせ」の内容を参照してください。
板要素の応力度(グローバル)
要素 : 要素番号
荷重 : 荷重ケース/荷重組合わせ
節点 : 節点番号
位置 : 板要素の全体座標系Z軸方向の上面(Top.)または下面(Bot.)

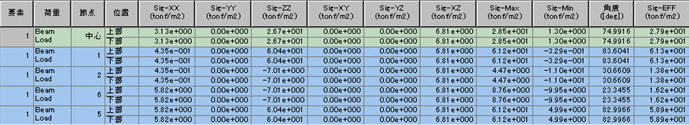

Sig-XX : 全体座標系のX面に対する垂直応力度
Sig-YY : 全体座標系のY面に対する垂直応力度
Sig-ZZ : 全体座標系のZ面に対する垂直応力度
Sig-XY : 全体座標系のX面に対するY軸方向のせん断応力度
Sig-YZ : 全体座標系のY面に対するZ軸方向のせん断応力度
Sig-XZ : 全体座標系のZ面に対するX軸方向のせん断応力度
Sig-Max : 最大主応力度
Sig-Min : 最小主応力度
角度 : 全体座標系X軸と最大主応力度ベクトルとの角度、エンベロップタイプの荷重組合わせでは同時発生応力を計算できませんので、出力しません。
Sig-EFF : 有効応力(von-Mises 応力)
Note
1.解析結果テーブルでステージとステップ列は建物の施工段階解析や水和熱の施工段階解析時に出力されます。 ステップ列は幾何学的非線形解析にも出力されます。
2. 荷重組合わせタイプによる主応力および有効応力、最大せん断応力計算方法は「荷重組み合わせ」の内容を参照してください。
