埋め込みトラス、杭要素のようなインターフェイス系列の要素は隣接地盤要素と節点を連結しなくてもよいので独立的にサイズまたは分割数を指定してメッシュの作成ができます。
要素作成時該当要素に割り当てられるプロパティを指定したり、追加することができます。

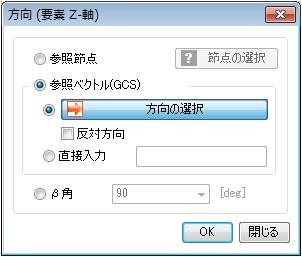

[方向(要素Z-軸)]
1D 要素の断面特性で方向を一定に統一させたり、強軸方向と弱軸方向を設定する際に使用されます。要素座標系を確認して要素のZ軸方向を調整してβ角を基準に設定することができます。
-
参照節点 : 1D 要素断面方向の基準節点を選択します。選択した節点を基準に要素のZ座標方向を設定します。
-
参照ベクトル(GCS) : 全体座標系(GCS)方向、或いは直接入力したベクトル方向で選択した要素のZ座標方向を設定します。
-
β角 : 0、90、180の中で選択できて選択したβ角だけ要素X軸を基準に回転させます。

<β角:0> <β角:90> <β角:180>
アドバンスドオプション( )
メッシュを作成する際に微小に離れている誤差以内の距離は自動的に足したり、2つ以上のエッジについてメッシュを作成する際に、それぞれ独立的なメッシュセットとして区分することができます。
|
