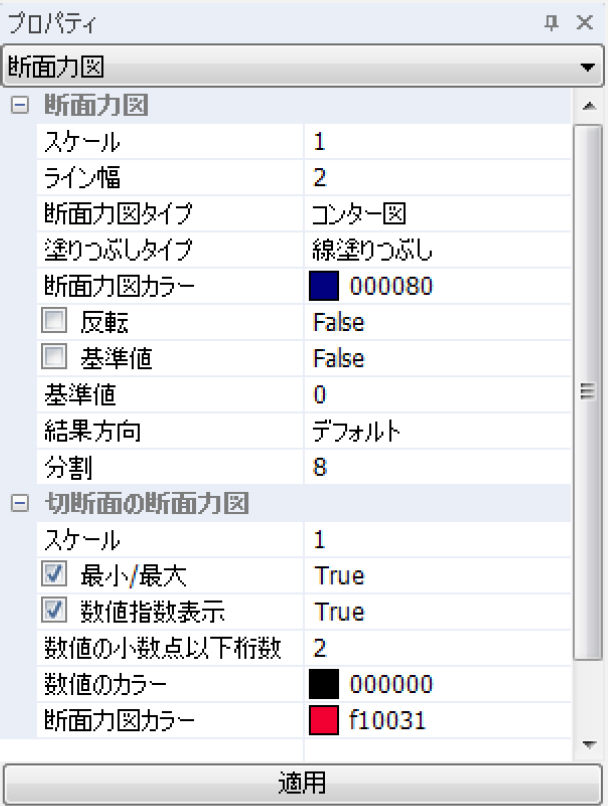

断面力図のプロパティ設定
1次元要素結果に対する断面力図の表示設定を指定します。
断面力図>スケール
1次元要素の部材力または応力の断面力図の大きさを増減させてプロットします。
断面力図>ライン幅
断面力図のライン幅を増減させてプロットします。

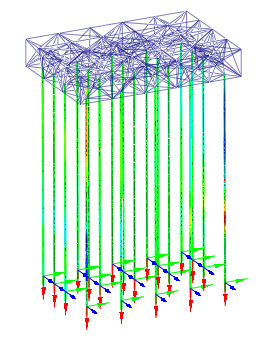

断面力図>断面力図タイプ
断面力図タイプの中で解析結果を反映したコンター図と白黒を選択して結果をプロットします。

<コンター図> <白黒>
断面力図>断面力図カラー
断面力図タイプの中で表示カラーを定義します。

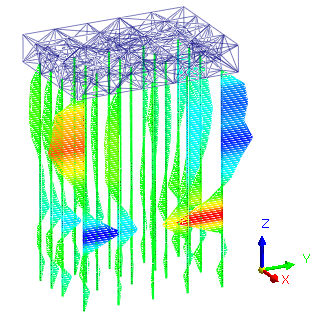

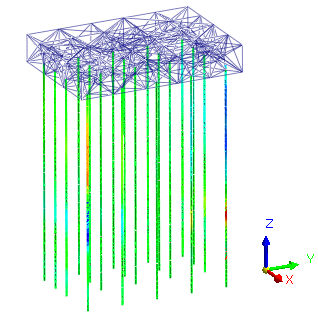

断面力図>塗りつぶしタイプ
断面力図の塗りつぶしの中で線塗りつぶしとソリッド塗りつぶしで断面力図をプロットします。

<線塗りつぶし> <ソリッド塗りつぶし>

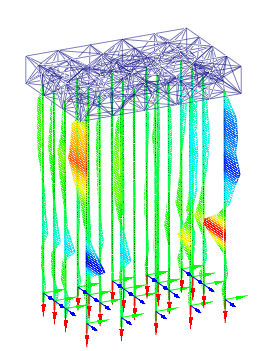

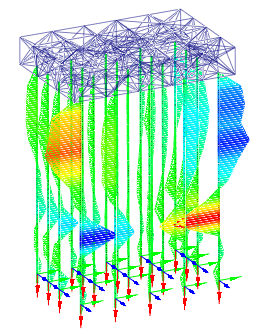

断面力図>反転
断面力図表示の方向を反対方向へ転換させてプロットします。

<反転(True)> <反転(False)>
断面力図>基準値
基準値に対する相対値で断面力図を表現するかどうか指定します。

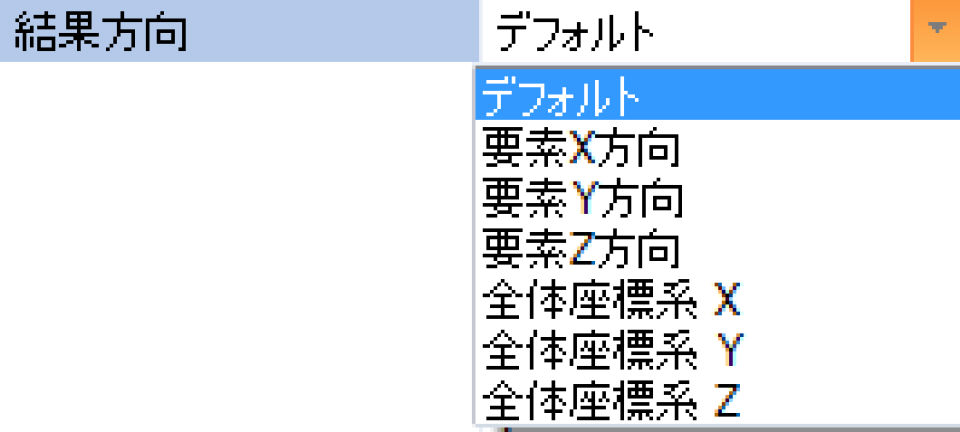

断面力図> 結果方向
断面力図の表示方向をワークプレーン座標系及び全体座標系基準に設定してプロットします。

<要素X方向> <要素Y方向> <要素Z方向>

<全体座標系 X方向> <全体座標系 Y方向> <全体座標系 Z方向>
分割
断面力図を合計何段階に分けて表現するかを指定します。
|
