Rigid Link Table 표시Rigid Link
기능
임의절점(종속절점, Slave Nodes)의 자유도를 주절점(Master Node)에 종속시킵니다.
이 명령에 의해 임의 절점의 임의 자유도가 주절점에 종속되면 해당 자유도간에는 "기구학적 구속(Rigid link)"의 관계가 형성되며, 종속절점의 강성성분을 포함한 모든 속성(절점하중 또는 절점질량)들은 주절점에 등가의 성분으로 환산되어 귀속됩니다.
호출
Main Menu에서 Model > Boundaries > Rigid Link
Tree Menu의 Menu 탭에서 Geometry > Boundaries > Rigid Link

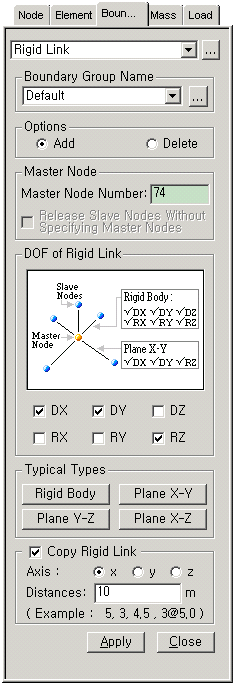

입력
Rigid
Link의 우측 :
Rigid Link Table 표시
Boundary Group Name
입력한 경계조건을 포함할 Boundary
Group을 선택합니다. Group 지정이 불필요한 경우 "Default"를 선택합니다. Boundary Group을
추가생성하거나 수정하기 위해서는 버튼을
클릭하여 "Define Boundary Group"
대화상자를 호출합니다.
Options
Add : 임의 절점을 종속절점으로 신규 지정할 경우
Delete : 임의 절점의 종속관계를 해제할 경우
|
|
주절점번호를 입력합니다. 주절점번호는 키보드로 직접 입력하거나 입력란을 한 번 클릭한 후, 마우스커서로 해당절점을 지정하여 입력할 수도 있습니다. 참고로 종속절점은 Select 기능으로 선택하여 지정합니다.
주절점에 종속될 자유도성분을 지정합니다. DX : 전체좌표계 X방향에 대한 변위 자유도 DY : 전체좌표계 Y방향에 대한 변위 자유도 DZ : 전체좌표계 Z방향에 대한 변위 자유도 RX : 전체좌표계 X방향에 대한 회전 자유도 RY : 전체좌표계 Y방향에 대한 회전 자유도 RZ : 전체좌표계 Z방향에 대한 회전 자유도
주절점과 종속절점으로 지정할 절점들이 사용자좌표계(전체좌표계)의 임의의 축방향으로 등간격(부등간격), 연속적으로 배치되어 있을때 동일한 자유도에 대하여 주절점과 종속절점의 강체연결조건을 복제한다. Axis : 강체연결조건을 복제할 축방향 Distances : 강체연결조건의 복제거리 Note |
Typical Types
아래의 경우에 해당되면 간단히 해당버튼을 클릭함으로써 상기의 자유도 지정과정을 대신할 수 있습니다.
： Rigid Body Connection
：전체좌표계 Ｘ－Ｙ평면에 대한 Rigid Plane Connection
: 전체좌표계 Ｙ－Ｚ평면에 대한 Rigid Plane Connection
: 전체좌표계 X－Ｚ평면에 대한 Rigid Plane Connection
