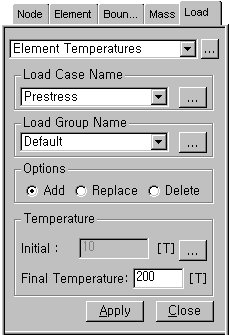

Load Case Name

단위하중조건 선택란에서 원하는 하중조건을 지정합니다. 추가로 하중조건을 입력하거나 수정, 삭제가 필요한 경우 우측의 버튼을 클릭하여 "Static Load Cases" 대화상자를 호출합니다.

Load Group Name

요소의 온도하중이 속하게 될 하중그룹을 선택합니다. 하중그룹을 추가로 입력하거나 수정하려면 우측의 버튼을 클릭하여 "Define Load Group" 대화상자를 호출합니다.

Options

Add : 요소온도를 신규 또는 추가 입력

Replace : 요소온도를 대체 입력

Delete : 요소온도를 삭제

Temperature

절점온도를 입력합니다.

Initial
입력되어 있는 초기온도를 표시합니다. 초기온도를 수정하려면 우측의 버튼을 클릭하여 Structure Type 대화상자를 호출합니다.

Final Temperature : 요소의 최종온도

Note
온도하중은 초기온도와 요소의 최종온도(Final Temperature)와의 차이만큼 적용된다.
