해석 진행과정 또는 해석 종료를 알리는
message가 화면 하단의 message window에 출력됩니다.
해석이 성공적으로 완료되면 하중조건이나
하중조합 조건을 이용하여 Results 메뉴의 각종 후처리 기능으로 해석결과를 분석합니다.
Note
해석과정에서 나타나는 각종 message는 'fn.out'파일에 자동수록된다.
호출
Main Menu에서 Load > Static Load Cases
Tree Menu의 Menu
탭에서 Static Loads > Static Load Cases
단축키 :
[F9]
정적 단위하중조건은 정적하중을 입력하는
각 기능별 대화상자의 Load Case Name 입력란 우측에 위치한 버튼을 클릭하여 정의 또는 수정할
수 있습니다.
입력

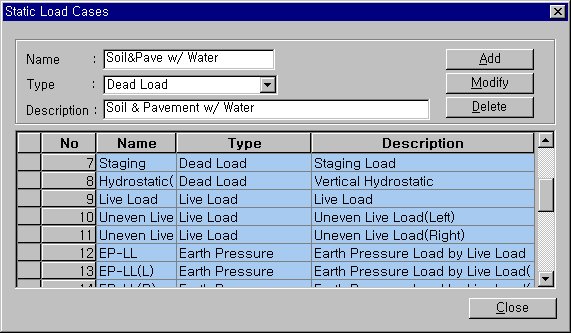

Static Load Cases 대화상자
정적 단위하중 조건을 신규 정의하거나 추가 할
경우
다음 사항을 입력하고 버튼을 클릭합니다.
Name
: 정적 단위하중조건 이름
Note
Bridge Wizard를 이용하여 교량 구조물의 시공단계 해석을 수행한 경우 시공단계 해석에 적용된 하중의 성격에 따라 다음과
같은 단위하중조건을 자동생성합니다.각 단위하중의 Load Type은 Construction Stage Load로 자동설정됩니다.
Self
Weight : 시공단계 해석에 적용된 요소의 자중
Prestress
: 텐던에 도입된
프리스트레스
FT
: FCM Wizard를 사용한 경우 이동식 거푸집(Form Traveler)의 자중
Wet Concrete
: FCM 또는 MSS/FSM Wizard를 사용한 경우 타설된 콘크리트(Wet Concrete)의 자중
위의
하중조건은 전처리 모드에서 입력된 하중의 확인 등에 사용되고 해석시에는 시공단계 하중(Construction Load)로 통합된다.
해석결과의 확인은 시공단계 해석결과에 자동부여되는 별도의 하중조건에 대해 수행할 수 있다. 자세한 설명은 "Combinations"
참조
Type : 정적 단위하중종류 목록판에서
하중종류 선택
Description : 하중조건에 대한 간단한 설명문 입력
이미 정의된 하중조건을 수정할 경우
대화상자 하부의 하중조건 목록표에서 해당조건을 선택하고 입력사항을 수정한
후, 버튼을 클릭합니다.
이미 정의된 하중조건을 삭제할 경우
대화상자 하부의 하중조건 목록표에서 해당 하중조건을 선택하고, 버튼을 클릭합니다.
Note
단위하중조건의 종류는 다음과 같다. 참고로 아래의 단위하중조건 명칭은 각 규준에 명기된 것과 다를 수 있다.
User Define Load(U) : 사용자 정의하중
Dead Load(D) : 고정하중
Dead Load of Component and Attachments (DC)
Dead Load of Wearing Surfaces and Utilities (DW)
Downdrag (DD)
Earth Pressure (EP) : 토압
Horizontal Earth Pressure (EH) : 수평토압
Vertical Earth Pressure (EV) : 수직토압
Earth Surcharge Load (ES)
Locked in Erection Stresses (EL)
Live Load Surcharge (LS)
Trailer or Crawler Induced Surcharge (LSC)
Live Load (L) : 활하중(적재하중)
Trailer or Crawler Induced Live Load (LC)
Overload Live Load (LP)
Live Load Impact (IL) : 충격하중
Overload Live Load Impact (ILP)
Centrifugal Force (CF) : 원심하중
Braking Load (BRK)
Longitudinal Force form Live Load (BK)
Crowd Load (CRL) : 군중하중
Prestress (PS) : 프리스트레스 하중
Buoyancy (B) : 부력
Ground Water Pressure (WP) : 수압
Fluid Pressure (FP) : 유체압
Stream Flow Pressure (SF) : 유수압
Wave Pressure (WRP) : 파압
Wind Load on Structure (W) : 풍하중
Wind Load on Live Load (WL)
Settlement (STL) : 지점침하하중
Creep (CR) : 콘크리트의 크리프하중
Shrinkage (SH) : 콘크리트의 건조수축하중
Temperature (T) : 온도하중
Temperature Gradient (TPG) : 상하연 온도차 하중
Collision Load (CO) : 충돌하중
Vehicular Collision Force (CT)
Vessel Collision Force (CV)
Earthquake (E) : 지진하중
Friction (FR) : 마찰하중
Ice Pressure (IP) : 빙하중
Construction Stage Load (CS) : 시공단계하중
Erection Load (ER) : 가설하중
Rib Shortening (RS) : 리브축소
Grade Effect (GE)
Roof Live Load (LR) : 지붕 활하중 (적재하중)
Snow Load (S) : 적설하중
Rain Load (R) : 강우하중
"Perform
Analysis"를 클릭하여 해석을 수행합니다.
