P-Delta Analysis Control

구조물의 P-Delta 해석을 수행하는데 필요한 하중조건 입력과 반복수행을 제어합니다.

일반 정적해석과 동적해석과정에 P-Delta 효과를 고려할 때는 해석실행 전에 Analysis>P-Delta Analysis Control를 이용하여 기하강성행렬의 구성에 고려할 하중조건을 지정하고, 수렴에 필요한 반복회수, 수렴오차 등을 추가로 입력해야 합니다.

midas Civil 에서는 트러스요소, 보요소로 구성된 구조물에 대해서만 P-Delta 효과를 고려한 해석을 수행합니다.

Note

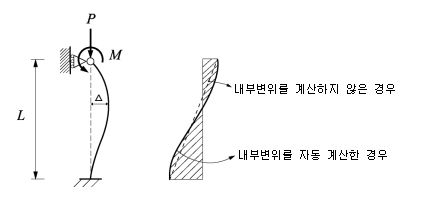

P-Delta 해석시에 보 요소의 양절점을 제외한 내부의 모멘트는 보 내부점의 양절점에 대한 상대변위와 축력의 곱 형태로 발생되는 추가 모멘트를 반영해야 정확한 해석을 할 수 있다. Civil 2006 에서는 보 내부 임의점을 자동으로 생성하여 내부변위를 계산하므로 P-Deata 해석 수행 시 정확한 모멘트 계산이 가능하다.

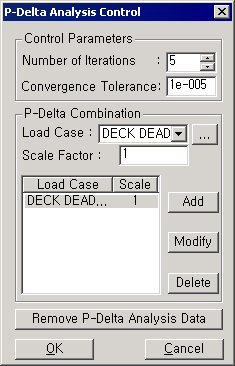

Main Menu에서 Analysis > P-Delta Analysis Control

Control Parameters

Number of Iteration

P-Delta 해석의 반복횟수를 입력하는 항목

Convergence Tolerance

수렴여부를 판단하는 수렴오차의 한계를 입력하는 항목

 P-Delta Combinations

P-Delta 해석을 위한 기하강성행렬을 구성하는데 적용되는 하중을 선택하며, 다수의 Load Case와 Scale Factor로 입력됩니다.

일반적으로 구조물에 작용하는 상시하중(자중, 고정하중 등)을 선택합니다.

하중조건을 신규로 입력하거나 추가할 경우

Load Case 와 Scale Factor를 입력하고 버튼을 클릭합니다.



이미 입력된 하중조건의 Scale을 조정하고자할 경우

하중조건을 선택하고 Scale Factor를 수정한 다음  버튼을 클릭합니다.



이미 입력된 하중조건을 삭제할 경우

대화상자 하부의 하중조건 목록표에서 해당 하중조건을  선택하고 버튼을 클릭합니다.



P-Delta Analysis는 Buckling Analysis와 동시에 사용할 수 없으며, P-Delta Analysis가 가능한 요소는 트러스요소, 보요소(변단면보요소 포함)로 제한되어 있습니다.

입력된 데이터를 모두 삭제하고자 할 경우에는 버튼을 클릭합니다.
