Buckling Analysis Control

구조물의 좌굴해석을 수행하는데 필요한 하중조건과 관련데이터를 입력합니다.

midas Civil 에서 좌굴해석을 수행하기 위한 절차는 다음과 같습니다.

1. 구조물의 좌굴해석은 기하강성행렬과 구조물의 강성행렬을 사용한 고유치 해석으로 계산하고 이때 사용하는 기하강성행렬은 사용자가 선택한 정적하중 해석결과로 계산합니다.

2. Analysis>Buckling Analysis Control 메뉴의 대화상자를 호출하여 구하고자 하는 모드의 개수와 수렴과정에 필요한 데이터를 입력하고 좌굴모드의 해석과정에서 고려할 하중조건을 지정합니다.

3. Perform Analysis 메뉴와 를 클릭하여 해석을 수행합니다.

4. 해석이 성공적으로 완료되면, Results>Buckling Mode Shapes 기능이나 Results>Result Tables>Bucking Mode Shape 기능을 이용하여 각 모드별 좌굴모드형상과 임계좌굴하중계수를 확인합니다.

5. 좌굴하중을 계산하기 위하여 자중(constant)과 부가하중(variable)을 입력하고 좌굴해석을 수행하면, 해석결과로 출력된 고유치가 좌굴하중계수가 된다. 따라서 좌굴하중=좌굴하중계수×부가하중(variable)+자중(constant)이 됩니다.

Note
Buckling Analysis는 P-Delta Analysis 나 Eigenvalue Analysis 와 동시에 사용할 수 없고, Buckling 해석이 가능한 요소는 트러스요소, 보요소(변단면 보요소 포함), 판요소로 제한되어 있습니다.

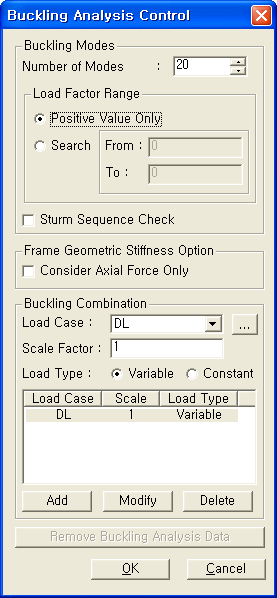

Main Menu에서 Analysis > Buckling Analysis Control

Buckling Modes

Number of Modes : 좌굴모드의 개수

Positive Value Only : 하중작용방향에 대한 고유치 결과만 출력

Note1
일반적으로 좌굴해석을 수행하는 경우 하중작용방향과 반대방향에 대한 좌굴모드를 계산하게 된다. 그러나 구조물의 경우 사용자의 관점은 하중이 작용하는 방향에 대한 좌굴형상 및 계수를 계산하는 것이 주목적이므로 작용방향에 대한 결과만 출력한다.

Search : 구하고자 하는 좌굴하중계수의 범위

From : 구하고자 하는 좌굴하중계수의 기준치

To : 구하고자 하는 좌굴하중계수의 한계치

Note2
기준치와 한계치가 일치할 때에는 그 값에 가까운 좌굴하중계수부터 계산한다. 기준치와 한계치가 다른 경우에는 기준치에 가까운 좌굴하중계수부터 계산한다. 단, 기준치와 한계치 사이에 존재하는 값만을 계산한다.

Sturm Sequence Check : 좌굴하중계수의 누락 여부를 판단합니다. 누락된 경우에는 메시지 출력을 통하여 알 수 있으나 추가 계산을 하지는 않습니다.



Frame Geometric Stiffness Option

Consider Axial Force Only : 보요소의 횡좌굴에 대한 영향을 제외하고, 축력에 의한 영향만을 고려합니다.



Buckling Combinations

좌굴해석을 위한 하중조건을 입력하는데 사용되며 다수의 Load Case와 Scale Factor를 입력할 수 있습니다.

Load Type: 자중과 같이 증가하지 않는 하중을 좌굴 해석에 반영하고자 하는 경우에 사용합니다.

Variable: 증감을 고려하려는 하중

Constant : 증감하지 않는 하중(상시하중)

Note
엄격히 말하면 Constant는 구조물의 자중(Selfweight)만을 포함한다. 그러나 일반적으로 구조물을 모델링할 때 특히, 바닥판의 경우에는 자중과 고정하중을 하나의 하중으로 입력하기 때문에 고정하중을 Constant로 입력해도 된다.

Buckling Analysis는 P-Delta Analysis 나 Eigenvalue Analysis 와 동시에 사용할 수 없고, Buckling 해석이 가능한 요소는 트러스요소, 보요소(변단면 보요소 포함), 판요소로 제한되어 있습니다.

입력된 데이터를 모두 삭제하고자 할 경우에는 버튼을 클릭합니다.
