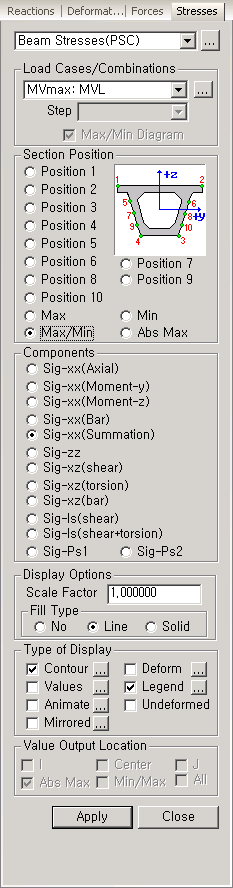

Load Cases/Combinations

원하는 하중조건이나 하중조합조건을 선택합니다.

하중조합조건을 신규 입력하거나 수정 또는 추가할 경우에는 우측의 버튼을 이용합니다( Combinations 참조)

Step
해석결과를 출력할 단계(Step)를 지정합니다. 기하비선형 해석에서의 하중단계(Load Step) 및 교량의 시공단계별 해석에서 정의한 Additional Step을 지정합니다.

Note
시공단계별 해석에서 출력에 적용할 시공단계(Construction Stage)는 Select Construction Stage for Display나 Stage Toolbar에서 지정한다.

Section Position

응력은 10개의 위치에서 출력되며, 안내그림을 참조하여 출력할 위치를 지정합니다.

Position 1~10 : 응력 출력 위치

1~4 : 단면의 최외곽

7, 8 : 단면의 중립축위치, 철근과 텐던의 영향을 고려한 중립축 적용

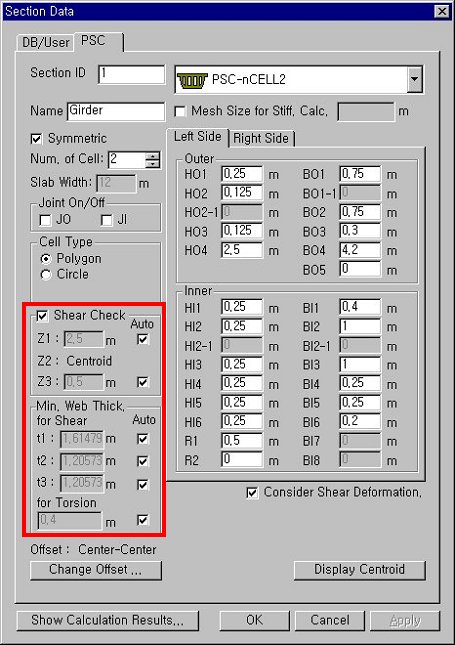

5, 6, 9, 10 : Section에서 입력한 Z1, Z3 위치, Z1, Z3의 위치는 별도의 설정을 하지 않은 경우 복부의 상하단이 자동으로 설정되고, 사용자가 직접 조정할 수 있습니다.

Note
PSC 단면에 텐던과 철근이 입력된 경우 이를 고려한 중립축을 기준으로 응력이 출력되며, 중립축 계산시에 텐던과 철근의 반영여부를 선택할 수 있다. 시공단계와 완성계에서 동일한 중립축을 기준으로 응력결과가 출력된다. 텐던의 반영여부는 Construction Stage Analysis Control에서, 철근의 반영여부는 Main Control Data에서 선택할 수 있다.

Max : 10개의 출력위치 중에서 최대응력

Min : 10개의 출력위치 중에서 최소응력

Max/Min : 이동하중해석, 지점침하해석과 같이 Max, Min Load Case가 출력되는 하중조합의 경우 Max와 Min 응력결과를 동시에 출력. Max 응력결과는 Max Load Case의 최대값, Min응력결과는 Min Load Case의 최소값으로 출력.

Abs Max : 10개의 출력위치 중에서 절대치가 최대인 응력을 출력

Components

출력할 응력성분을 다음 중에서 선택합니다.

Sig-xx (Axial) : 축력에 의한 요소좌표계 x축 방향 응력

Sig-xx (Moment-y) : 요소좌표계 y축 모멘트에 의한 요소좌표계 x축 방향 응력

Sig-xx (Moment-z) : 요소좌표계 z축 모멘트에 의한 요소좌표계 x축 방향 응력

Sig-xx (Bar) : 전단 강봉에 의한 x축 방향 응력

Sig-xx (Summation) : x축 방향 응력의 합(Axial, Moment-y, Moment-z, Bar)

Sig-zz : 요소좌표계 z축 방향 응력

Sig-xz(shear) : 전단력과 전단강봉에 의한 전단응력의 합

Sig-xz(torsion) : 비틀림에 의한 전단응력

Sig-xz(bar) : 전단강봉에 의한 전단응력

Note
1. 전단응력계산시 전단두께는 PSC Section에 입력한 전단검토위치의 전단두께를 사용한다. 사용자가 두께를 입력하지 않은 경우는 두께를 자동계산한다.

2. 시공단계하중 중 CS:Tendon Primary와 CS:Summation에서 전단강봉에 의한 전단응력이 계산된다. 만약 Tendon이 입력되지 않은 모델에서는 CS:Summation에서만 적용된다.

Sig-Ps1 : 최대주응력

Sig-Ps2 : 최소주응력

Sig-Is(shear): 비틀림에 의한 전단응력을 제외한 사인장응력

Sig-Is(shear+torsion): 비틀림과 전단력에 의한 전단응력을 모두 고려한 사인장응력

Note
응답스펙트럼 하중에 의한 성분별 응력은 각 모드별로 출력된 결과를 선택한 조합방법(SRSS, CQC, ABS)으로 계산한 결과이다.
