Plate Cutting
Line Diagram 클릭Plate Cutting Line Diagram
기능
임의의 선분을 따라 절단된 절단선에서 판요소의 내력이 절단선도로 나타납니다.
이 기능을 사용하면 사용자가 임의의 절단선을 자유롭게 지정할 수 있으므로 모델링시 생성된 판요소의 요소좌표계와는 별도로 원하는 방향의 해석결과를 확인할 수 있다.
호출
Main Menu에서 Results > Forces > Plate Cutting Line Diagram
Tree Menu의 Menu 탭에서 Results > Forces > Plate Cutting Line Diagram
Icon
Menu에서
Plate Cutting
Line Diagram 클릭

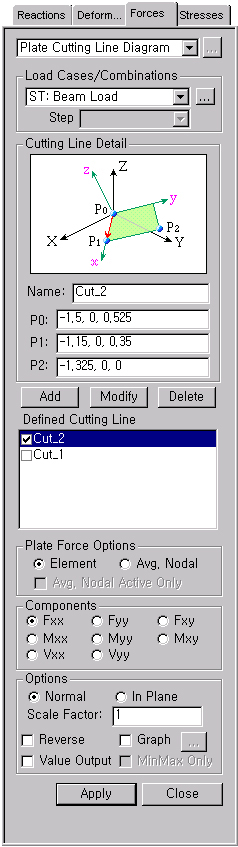

사용
|
|
원하는 하중조건이나 하중조합조건을 선택합니다. Step 해석결과를 출력할 단계(Step)을 지정합니다. 기하비선형 해석에서의 하중단계(Load Step)및 교량 구조물의 시공단계별 해석이나 수화열의 시공단계별 해석에서 Additional Step을 정의합니다. Note
1 Note 2
출력할 판요소 내력의 기준이 되는 임의의 절단선을 정의합니다. Name : 절단선 명칭 P0, P1, P2 : P0과 P1은 절단선 정의를 위한 점이고, P2는 Diagram의 양(+)의 방향을 정하기 위한 점입니다.
Element : 요소의 각 절점에서 계산된 내력을 이용하여 절단선도를 출력합니다. Avg. Nodal : 절점별로 해당 절점을 공유하는 요소의 절점내력을 평균한 내력을 이용하여 절단선도를 출력합니다. Avg.Nodal Active Only : 현재 활성화된 요소에 대해서만 Avg.Nodal 기능을 수행합니다. |
Components
원하는 내력성분을 다음에서 선택합니다.
Fxx : PO,P1에 의해 정의된 x축방향의 단위폭당 축력
Fyy : 해당 평면의 x축과 직각을 이루는 y축방향의 단위폭당 축력
Fxy : 해당 x-y평면의 단위폭당 전단력
Mxx : P0,P1에 의해 정의된 x축에 대한 단위폭당 휨모멘트
Myy : 해당 평면의 x축과 직각을 이루는 y축에 대한 단위폭당 휨모멘트
Mxy : 해당 x-y평면의 단위폭당 비틀림모멘트
Vxx : P0, P1에 의해 정의된 x축 방향의 단위폭당 두께방향 전단력
Vyy : 해당 평면의 x축과 직각을 이루는 y축 방향의 단위폭당 두께방향 전단력

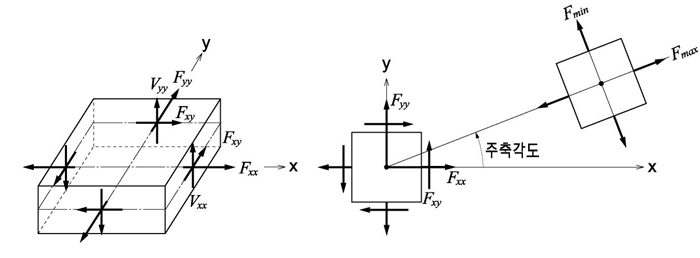

(a)면내평면거동에 의한 단위길이의 힘

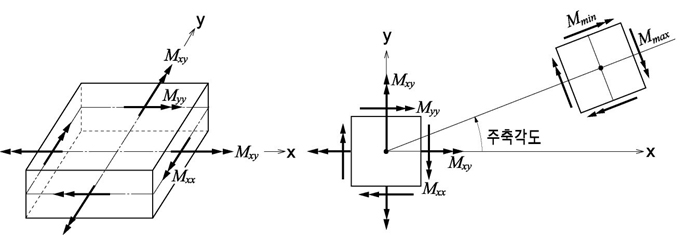

(b)면외휨거동에 의한 단위길이당의 모멘트
판요소의 단위길이당 요소내력 출력
Options
그래프를 표현할 평면과 색상지정
Normal : 판요소의 Normal 방향으로 그래프 표현
In Plane : 판요소의 면내방향으로 그래프 표현
Scale Factor : 출력비율 지정
Reverse : Diagram의 부호를 변경 (+) <=> (-)
|
Graph |
그래프윈도우로 출력
|
|
|
그래프 윈도우의 형식을 결정하는 Plate Cutting Diagram Mode 대화상자를 호출 Draw graphs on separate panes : 여러개의 절단선에 대한 그래프를 각각 출력 on All in one pane : 여러개의 절단선에 대한 그래프를 하나의 그래프에 동시에 표현 X-Axis : 그래프의 X축 항목을 결정 Distance From Pnt1 : 첫번째 점(Point)로부터의 거리 Global X Coord. : 전체좌표계 X축 좌표 Global Y Coord. : 전체좌표계 Y축 좌표 Global Z Coord. : 전체좌표계 Z축 좌표 |
Value Output : 수치로 출력
MinMax Only : Value Output을 선택하는 경우 최대/최소값만 표현
Note
.jpg)
Plate
Forces/Moments의 Cutting Diagram에서 'Cutting Line' 옵션과
Plate Cutting Line
Diagram의 기능차이

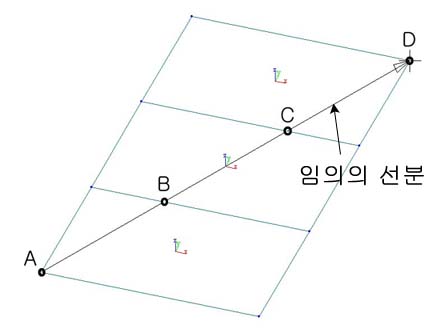

1) Plate Forces/Moments에서 Plate Force Option의 'Local'을 선택한 후 Cutting Diagram의 'Cutting Line'을 실행시킨 경우
이 경우는 사용자가 지정한 선분과 판요소가 만나는 부분(A, B, C, D)에서 요소좌표계 x축 혹은 y축방향 부재력을 확인할 수 있다.

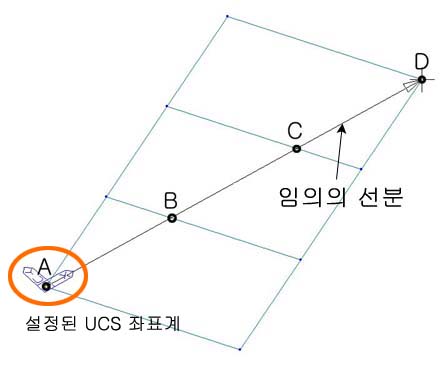

2) Plate Forces/Moments에서 Plate Force Option의 'UCS'를 선택한 후 Cutting Diagram의 'Cutting Line'을 실행시킨 경우
먼저 결과를 확인하려는 방향으로 UCS 좌표계를 설정한 후 임의의 선분을 지정하면 선분과 요소가 만나는 점에서의 UCS 좌표계 방향에 대한 부재력을 확인할 수 있다.
3) Plate Cutting Line Diagram 기능을 실행시킨 경우
특정좌표계와는 무관하게 사용자가 지정한 임의의 선분 방향(P0,P1,P2)을 기준으로 부재력을 확인할 수 있다.
특히, 이 기능은 위의 2)번에서 부재력 확인을 위해 지정하는 UCS좌표계를 여러번 설정하지 않아도 되는 편리함이 있다. 대신 등고선(Contour) 출력기능은 제공하지 않는다.
버튼을 이용합니다.(
: 정의한 임의의 절단선을 리스트에 등록
: 리스트에 등록된 임의의 절단선에서 데이터
변경
: 리스트에 등록된 임의의 절단선을 삭제
