P-Delta Analysis Control



▒ 기능

IMG_C_ICON_DOT.gif구조물의 P-Delta 해석을 수행하는데 필요한 하중조건 입력과 반복수행을 제어합니다.

IMG_C_ICON_DOT.gif일반 정적해석과 동적해석과정에 P-Delta 효과를 고려할 때는 해석실행 전에 [Analysis] 탭 > [Analysis Control] 그룹 > P-Delta Analysis Control를 이용하여 기하강성행렬의 구성에 고려할 하중조건을 지정하고, 수렴에 필요한 반복회수, 수렴오차 등을 추가로 입력해야 합니다.

IMG_C_ICON_DOT.gifmidas Civil 에서는 트러스요소, 보요소로 구성된 구조물에 대해서만 P-Delta 효과를 고려한 해석을 수행합니다.

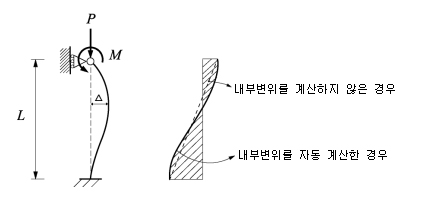

P-Delta 해석시에 보 요소의 양절점을 제외한 내부의 모멘트는 보 내부점의 양절점에 대한 상대변위와 축력의 곱 형태로 발생되는 추가 모멘트를 반영해야 정확한 해석을 할 수 있다. Civil 2006 에서는 보 내부 임의점을 자동으로 생성하여 내부변위를 계산하므로 P-Deata 해석 수행 시 정확한 모멘트 계산이 가능하다.




▒ 호출

IMG_C_ICON_DOT.gif메인 메뉴에서 [Analysis] 탭 > [Analysis Control] 그룹 > [P-Delta]

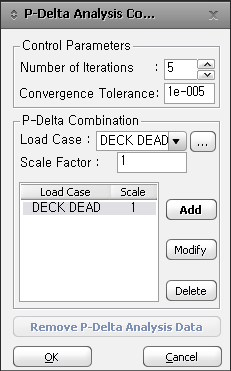

▒ 입력

하중조건을 신규로 입력하거나 추가할 경우

Load Case 와 Scale Factor를 입력하고 b_Add(52).bmp 버튼을 클릭합니다.



이미 입력된 하중조건의 Scale을 조정하고자할 경우

하중조건을 선택하고 Scale Factor를 수정한 다음 b_Modify(52).bmp 버튼을 클릭합니다.



이미 입력된 하중조건을 삭제할 경우

대화상자 하부의 하중조건 목록표에서 해당 하중조건을  선택하고 b_Delete(52).bmp 버튼을 클릭합니다.



P-Delta Analysis는 Buckling Analysis와 동시에 사용할 수 없으며, P-Delta Analysis가 가능한 요소는 트러스요소, 보요소(변단면보요소 포함)로 제한되어 있습니다.

입력된 데이터를 모두 삭제하고자 할 경우에는 b_Remove_P-Delta_Analysis_Data.bmp 버튼을 클릭합니다.




IMG_C_ICON_DOT.gif Control Parameters

Number of Iteration

P-Delta 해석의 반복횟수를 입력하는 항목

Convergence Tolerance

수렴여부를 판단하는 수렴오차의 한계를 입력하는 항목

IMG_C_ICON_DOT.gif P-Delta Combinations

P-Delta 해석을 위한 기하강성행렬을 구성하는데 적용되는 하중을 선택하며, 다수의 Load Case와 Scale Factor로 입력됩니다.

일반적으로 구조물에 작용하는 상시하중(자중, 고정하중 등)을 선택합니다.
