보요소의 임의의 위치에 발생한 온도차를 Spread Sheet 형식의 Table로 입력하거나 수정합니다.

midas Civil 의 Table Tool은 강력하고 다양한 각종 기능을 내장하고 있으며 자세한 사용법은 Table Tool의 사용방법을 참조합니다.

메인 메뉴에서 [Load] 탭 > [Load Tables(Type)] 그룹 > [Beam Section Temperatures]

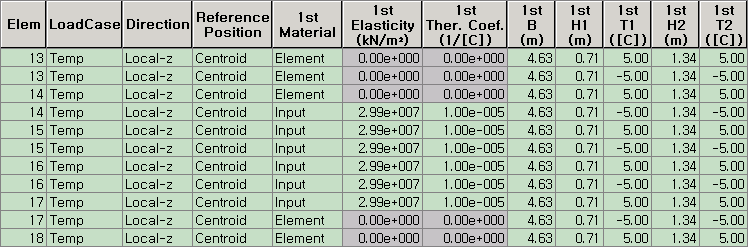

General Section Type으로 입력한 경우 (General 탭 선택)

Elem : 요소번호

LoadCase : 온도차를 입력하기 위한 단위하중조건

Direction : 온도차가 적용되는 요소좌표계(Local-y, Local-z)

Material : 보요소의 재질정의 방법

Element : 'Material' 기능으로 정의된, 선택된 보요소의 재질을 적용

Input : 사용자가 별도의 탄성계수, 열팽창계수와 같은 재질을 적용

Elasticity, There.Coef : 재질정보 입력형태가 Input인 경우 사용자가 해당값을 직접 입력

B, H1, T1, H2, T2 : 'Beam Section Temperatures' 참조

Group : 하중이 포함된 Group의 이름

보요소에 적용되는 온도차는 최대 5개까지 정의가 가능하다.

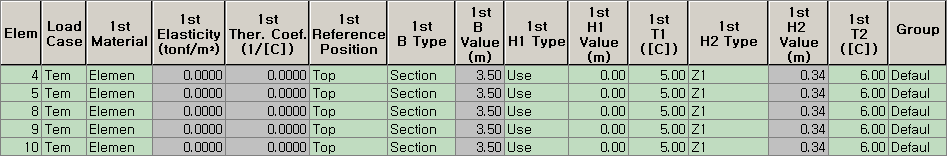

PSC/Composite Section Type으로 입력한 경우 (PSC 탭 선택)

Elem : 요소번호

LoadCase : 온도차를 입력하기 위한 단위하중조건

Material : 보요소의 재질정의 방법

Element : 'Material' 기능으로 정의된, 선택된 보요소의 재질을 적용

Input : 사용자가 별도의 탄성계수, 열팽창계수와 같은 재질을 적용

Elasticity, There.Coef : 1st Material의 재질정보 입력형태가 Input인 경우 사용자가 해당값을 직접 입력

Reference Position : 단면내 온도차 범위를 입력시 기준 위치 (Top / Bottom)

B Type : 환산된 직사각형 단면의 폭 입력방법 (Section : 자동입력 / User : 사용자입력)

B Value : 환산된 직사각형 단면의 폭

H1 Type, H2 Type : 온도하중이 재하될 위치의 입력방법

H1, H2 : 단면의 상면에서부터 온도하중이 재하되는 수직거리

T1, T2 : H1, H2 위치에서의 온도

Group : 하중이 포함된 Group의 이름
