Define Diagrams
▒ 기능
User Define Diagram출력하기 위해서는 먼저 Use Defined Diagram>Define Diagram에서 결과 출력을 원하는 각 요소 그룹에 대한 결과의 종류를 지정한 후에 Plot Diagram에서 결과를 출력합니다. 서로 다른 종류의 결과를 조합하여 출력할 경우에는 동일 시공단계에서만 가능하며, 여러 시공단계의 결과를 조합하는 것은 불가능합니다. |
이 기능은 User Define Diagram의 출력을 위한 항목을 설정하는
기능입니다.
▒ 호출
|
▒ 입력
Define Diagrams 대화상자 |
Element 출력 결과의 형태를 지정할 요소번호를 입력합니다. 우측의 […]버튼을 클릭하면 별도의 대화창에 현재 정의되어있는 Structure Group리스트가 표시되며 이 Group중 하나를 선택하면 해당 Group에 포함되어있는 요소번호가 자동으로 선택됩니다.
Type of Result 출력할 결과의 종류를 선택합니다. User Define Diagram에서 출력 가능한 결과의 종류는 다음과 같습니다. Displacement / Truss Force / Truss Stress / Beam Force / Beam Stress / PSC Beam Stress
Component 출력할 결과의 성분을 선택합니다. 위에서 선택한 결과의 종류에 따라서 선택된 결과의 종류에 합당하는 성분을 선택할 수 있도록 대화창이 변경됩니다.
Group Name Diagram을 위한 요소그룹의 이름을 입력합니다. 아래의 요소그룹 목록에서 하나를 선택한 후

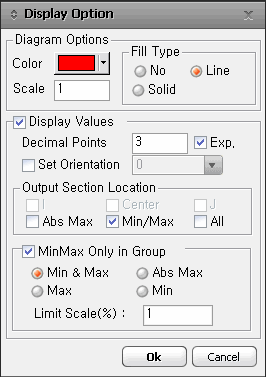

Display Option 대화상자
Diagram Options Color : Diagram을 색깔을 선택합니다. Scale : Diagram의 Scale Factor를 입력합니다. 여러 종류의 결과를 동시에 출력하기 때문에 기본적으로 설정되어 있는 Scale이 부적절하게 표시되는 경우가 있을 수 있습니다. 그러한 경우 이 Scale을 입력하여 요소 그룹별로 Diagram의 Scale을 조정할 수 있습니다. 다음 그림이 Scale이 다소 부적절한 경우의 한 예입니다. 이러한 경우 각 요소그룹의 Scale을 조정하여 아래의 그림과 같이 출력할 수 있습니다.
Display Values 화면에 결과값을 출력할 때에 체크합니다. Decimal Points : 출력되는 결과값의 소수점 자리수를 입력합니다. Exp. : 결과값을 지수형태로 표시할 때 체크합니다. Set Orientation : 수치의 기록방향 설정
Decimal Points의 초기값은 "Preferences"에서 조정할 수 있다.Set Orientation의 "0"은 화면에서 절점 또는 요소의 우측으로 수평하게 기록되며, Orientation은 반시계방향의 각도로 적용된다. 적절한 각도를 입력하면 수치 출력시 가독성을 크게 향상시킬수 있다. Output Section Location : 요소의 부재력을 수치로 출력할 위치를 지정합니다. I : 요소의 시작절점(N1)에 발생한 부재력을 수치로 나타냅니다. Center : 요소의 중심에 발생한 부재력을 수치로 나타냅니다. J : 요소의 끝절점(N2)에 발생한 부재력을 수치로 나타냅니다. Abs Max : 요소를 4등분 한 위치에서 발생한 부재력중 절대값의 최대값을 요소의 중심에 수치로 나타냅니다. Min/Max : 요소를 4등분 한 위치에서 발생한 부재력중 최대값과 최소값을 요소의 해당 위치에 수치로 나타냅니다. All : 요소의 시작 절점, 끝 절점 그리고 중심에 발생한 부재력을 동시에 수치로 나타냅니다. Min/Max Only in Group : 각 그룹내의 최대/최소값만 표시합니다. Min & Max : 최대, 최소값 표시 Abs Max : 절대값이 최대인 수치를 표시 Max : 최대값만 표시 Min : 최소값만 표시 Limit Scale(%) : 선택된 최대 혹은 최소값을 중심으로 (Max-Min)*Limit Scale 범위의 요소 부재력을 모두 표시 |
.gif)
을 클릭하면
해당 요소 그룹의 결과 출력에 대한 화면 출력을 설정할 수 있습니다.
|
