부분계수
▒ 개요
응력해석이 포함된 시공단계해석에서 적용이 가능하며, 점착력/내부마찰각이 적용가능한 재료모델에서만 해당 기능을 선택할 수 있습니다. |
유로코드(EN1997-1
Annex A)에 따른 부분계수를 2차원 모델에서 적용하는 기능입니다.▒ 방법

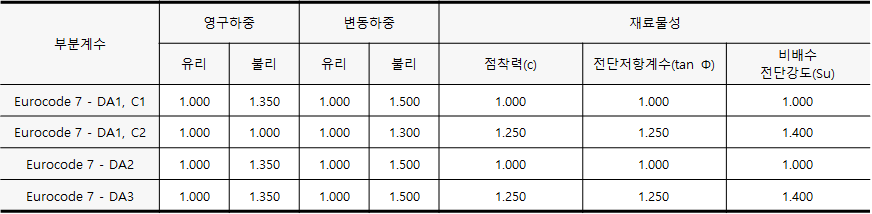

부분계수 데이터베이스 가져오기 : 데이터베이스로부터 영구하중/변동하중/재료물성에 대한 안전율값을 정의할 수 있으며, 사용자가 직접 부분계수를 지정할 수도 있습니다. 재료와 하중의 적용유무에 따라 O, X로 표기되어집니다.
DA1, C1 : 부분계수들이 하중에만 적용되고 지반의 강도와 저항력에는 적용되지 않음 DA1, C2 : 부분계수들이 지반강도와 변동하중에 적용되는 반면 영구하중과 저항력에는 적용되지 않음 DA2 : 지반강도에는 계수를 적용하지 않고, 하중 또는 하중의 영향과 저항력에 동시에 부분계수를 적용 DA3 : 구조적 하중과 재료물성에 동시에 부분계수를 적용, 지반공학적 하중 및 저항력에는 부분계수를 적용하지 않음
[추가] : 할당된 부분계수를 추가합니다. [변경] : 할당된 부분계수를 수정합니다. [삭제] : 할당된 부분계수를 삭제합니다.
재질속성 부분계수를 적용할 지반물성을 선택합니다. 정의된 부분계수에 따라 원물성과 계수를 고려하였을 때의 값을 비교할 수 있습니다.
하중 지정한 하중세트에 대한 계수특성을 정의합니다. |
정적/사면 해석 > 시공단계 > 시공단계세트 > 시공단계 정의
응력해석이 포함된 시공단계해석에서 부분계수를 정의하며, 여러 개의 서브 스테이지를 가질 수 있습니다.
서브스테이지를 체크한 경우 별도의 대화창을 통해, 서브 스테이지의 이름과 부분계수를 지정합니다. 서브스테이지 단계에 정의한 이름은 해석 후 결과항목에서 시공단계명_서브스테이지명으로 출력됩니다.
|
해석제어에서 부분계수를 정의하는 경우 해당 부분계수는 시공단계 전체에 반영되어집니다. 하지만 서브스테이지에서는 서브스테이지에서 사용자가 정의한 부분계수로 해석이 수행됩니다.
(ex. 해석케이스에서 PF1을 적용하고, 시공단계의 서브스테이지에서 PF2를 적용하는 경우) Stage 1(PF1) ↓ → Stage1_1(PF2) Stage 2(PF1) - PF1에 적용되는 물성 : 원물성 x PF1 - PF2에 적용되는 물성 : 원물성 x PF2
|
|
