Material

속성: 재료

기능	구조물 및 지반의 재료 특성을 입력합니다.

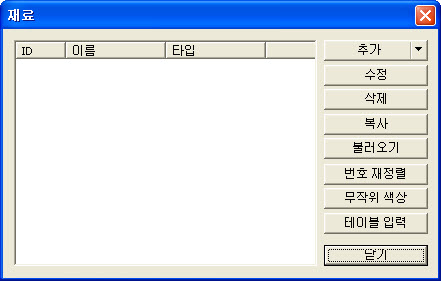

호출	메인 메뉴 : 모델 > 속성 > 재료... 도구모음의 해석 탭에서 재료 클릭

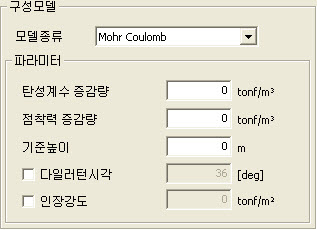

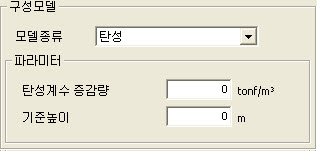

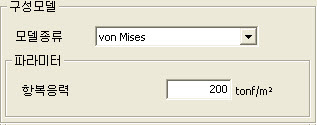

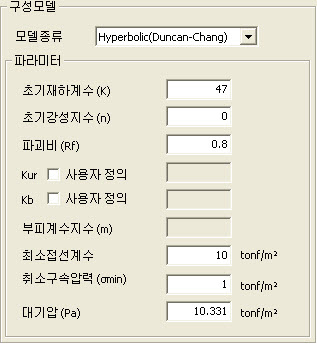

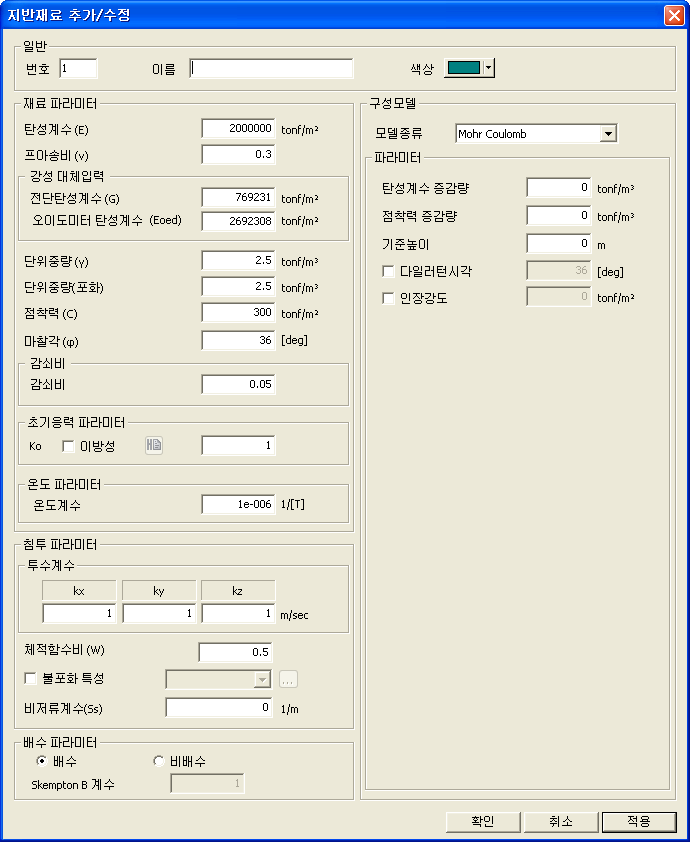

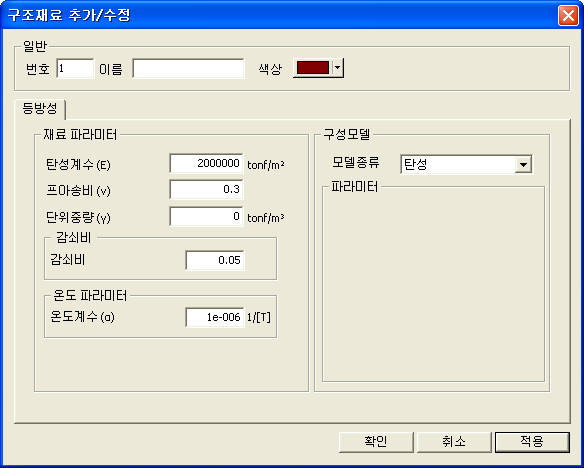

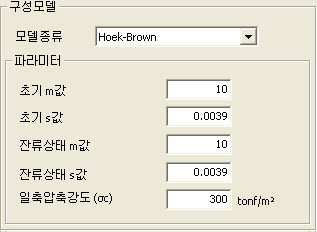

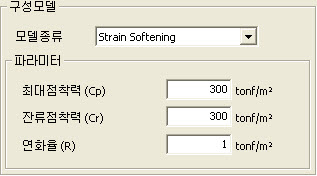

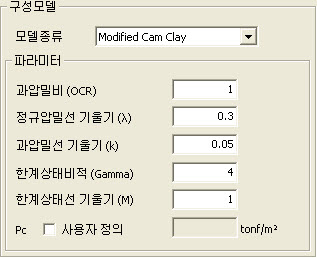

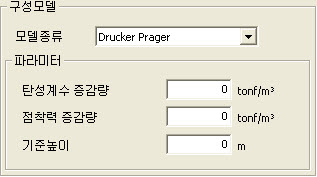

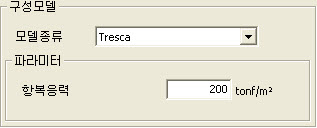

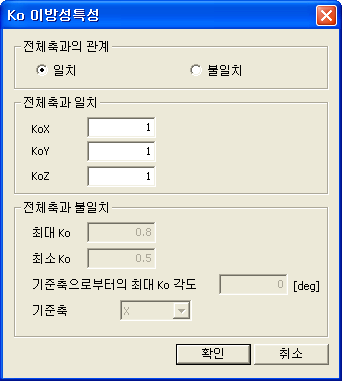

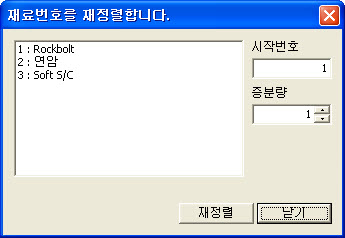

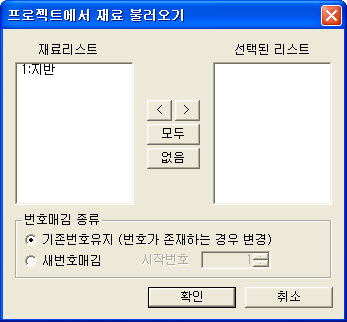

재료 특성을 추가할 경우 의 화살표를 클릭하여, 구조물의 재료특성을 추가할때에는 구조물을 지반의 재료특성을 입력할 때에는 지반을 클릭합니다. <재료> 구조물의 재료특성을 입력하는 경우 <구조재료 추가/수정> 일반 번호 재료특성 데이터의 번호가 표시됩니다. 사용자가 재료특성을 정의하는 순서대로 번호가 부여됩니다. 이름 재료특성 데이터의 이름을 입력합니다. 색상 해당 재료특성 데이터가 정의된 요소의 색깔을 정의합니다. 재료 파라미터 탄성계수 재료의 탄성계수를 입력합니다. 프아송비 재료의 프와송 비를 입력합니다. 단위중량 재료의 단위중량을 입력합니다. 감쇠비 감쇠비 지반재료의 감쇠비를 입력합니다. (해석종류가 '시간이력해석(선형)'에만 입력한 지반재료의 감쇠비가 해석에 반영됩니다.) 온도 파라미터 온도계수 재료의 열팽창 계수를 입력합니다. 구성모델 모델종류 구조재료의 거동을 정의합니다. (탄성 / 탄소성(von Mises)) 파라미터 탄소성모델을 선택한 경우 재료의 항복응력을 입력합니다. 비선형 재료모델의 경우 트러스 / 임베디드 트러스 / 판 요소에만 정의할 수 있습니다. 감쇠 (파일 > 프로젝트 설정의 '2D 등가선형'으로 지정한 경우 활성화됩니다.) 감쇠 구조물의 감쇠비를 입력합니다. 지반의 재료특성을 입력하는 경우 <지반재료 추가/수정> 일반 번호 재료특성 데이터의 번호가 표시됩니다. 사용자가 재료특성을 정의하는 순서대로 번호가 부여됩니다. 이름 재료특성 데이터의 이름을 입력합니다. 색상 해당 재료특성 데이터가 정의된 요소의 색깔을 정의합니다. 재료 파라미터 탄성계수(E) 지반재료의 탄성계수를 입력합니다. 프아송비(v) 지반재료의 프와송 비를 입력합니다. 강성 대체입력 Oedometer Test에서 얻은 전단탄성계수(G)와 오이도미터 탄성계수(Eoed) 값을 입력하여 탄성계수(E)와 프아송비(v)를 산출합니다. (탄성, Tresca, von Mises, Drucker Prager, Mohr Coulomb, Hoek-Brown, Hyperbolic, Strain Softening, Modified Cam Clay, 사용자 정의 재료모델에만 입력 가능합니다.) 전단탄성계수(G) 전단탄성계수를 입력합니다. 전단탄성계수(G)와 탄성계수(E) 관계 식은 아래와 같습니다. 오이도미터 탄성계수(Eoed) 오이도미터 탄성계수를 입력합니다. 오이도미터 탄성계수(Eoed), 탄성계수(E)와 프아송비(v) 관계 식은 아래와 같습니다. 단위중량 지반재료의 단위중량을 입력합니다. 단위중량(포화) 지반재료의 포화단위중량을 입력합니다. 점착력(C) 지반재료의 점착력을 입력합니다. 마찰각 지반재료의 내부마찰각을 입력합니다. 감쇠비 감쇠비 지반재료의 감쇠비를 입력합니다. (해석종류가 '시간이력해석(선형)'에만 입력한 지반재료의 감쇠비가 해석에 반영됩니다.) 초기응력 파라미터 이방성 옵션에 체크하지 않는 경우 Ko : 측압계수 이방성 옵션에 체크하는 경우 <Ko-이방성특성> 전체축과의 관계 이방성 측압계수의 방향이 전체좌표계와 일치하는지 여부를 선택합니다. 일치 측압계수의 방향이 전체좌표계와 일치. 불일치 측압계수의 방향이 전체좌표계와 일치하지 않음. 전체축과 일치 KoX 전체좌표계 X축 방향의 측압계수 KoY 전체좌표계 Y축 방향의 측압계수 중력방향(Gravity Direction)이 'Y'축일 때 'KoY = 1' 이외의 값을 입력하는 경우 해석 시 에러 메시지가 확인 됩니다. 프로젝트 설정이 2D 경우에는 중력방향이 Y축으로 고정되므로 KoY에는 '1' 만 입력할 수 있습니다. KoZ 전체좌표계 Z축 방향의 측압계수 중력방향(Gravity Direction)이 'Z'축일 때 'KoZ = 1' 이외의 값을 입력하는 경우 해석 시 에러 메시지가 확인 됩니다. 전체축과 불일치 최대 Ko 최대 측압계수 최소 Ko 최소 측압계수 기준축으로부터의 최대 Ko 각도 최대 측압계수의 방향. 아래의 기준축으로부터의 각도를 입력합니다. 기준축 측압계수 방향을 결정하기 위한 기준축을 선택합니다. 1. 프로젝트 설정 > 2D 'X-Y 평면'으로 고정되어 있으므로 'X'축만 선택할 수 있습니다. 초기 지반의 전단응력은 모두 '0' 입니다. 2. 프로젝트 설정 > 3D (1) Gravity Direction = Y 기준축 = X : XZ, YZ 방향의 초기 지반 전단응력은 '0'으로 계산됩니다. 기준축 = Z : XY, XZ 방향의 초기 지반 전단응력은 '0'으로 계산됩니다. (2) Gravity Direction = Z 기준축 = X : XY, YZ 방향의 초기 지반 전단응력은 '0'으로 계산됩니다. 기준축 = Y : XY, XZ 방향의 초기 지반 전단응력은 '0'으로 계산됩니다. 침투 파라미터 투수계수 지반재료의 각 방향별 투수계수를 입력합니다. 체적함수비 지반재료의 체적함수율을 입력합니다. 불포화특성 옵션을 체크하면 불포화 침투류 해석시 사용하는 투수계수 함수와 함수비 함수를 선택할 수 있습니다. 미리 정의된 특성 정보가 없으면 우측의 을 눌러 관련 대화상자를 불러 특성 정보를 추가할 수 있습니다. 비저류계수(Ss) 피압대수층에서 단위 수위강하 혹은 수위상승에 의해 대수층의 단위 부피를 통해 유출되거나 유입되는 물의 부피를 의미합니다. 압축성 유체의 특성을 부여하기 위한 계수로 사용자가 직접 입력합니다. 배수 파라미터 배수 재질이 완전 배수 상태임을 설정합니다. 비배수 재질이 비배수 상태임을 설정합니다. Skempton's B 계수 Skempton's B 계수를 입력합니다. 동적파라미터(등가선형) (파일 > 프로젝트 설정의 '2D 등가선형'으로 지정한 경우 활성화됩니다.) 전단계수(G) 지반재료의 동적 전단탄성계수 값을 입력합니다. 프아송비(v) 지반재료의 동적 포아송 비를 입력합니다. 변형률 적합특성 체크박스 선택 시 지반재료의 비선형성과 비탄성 거동을 고려하기 위한 전단탄성계수와 감쇠비 함수를 선택 및 작성합니다. 체크박스를 선택하지 않은 경우에는 지반재료를 선형으로 가정하여 위에 입력된 전단탄성게수와 감쇠비를 이용하여 복소응답해석을 수행합니다. 감쇠비 지반재료의 감쇠비를 입력합니다. 구성모델 지반재료의 구성 모델을 선택합니다. midas GTS에서는 다음 12개의 구성모델을 사용할 수 있습니다. 각 구성모델에 대한 보다 자세한 설명은 해석 메뉴얼의 '구성 모델'부분을 참고하시기 바랍니다. 탄성 파라미터 탄성계수 증감량 높이에 따른 탄성계수의 증가량 기준높이 기준 높이 Transversely Isotropic 파라미터 탄성계수 (E1) 층리의 법선방향 탄성계수 탄성계수 (E2) 층리의 접선방향 탄성계수 프아송비 (v1) 층리의 법선방향 포아송비 프아송비 (v2) 층리의 접선방향 포아송비 전단계수 (G) 층리의 법선방향과 관계된 전단계수 재료 주 방향 (a1) 재료의 1축 주방향 재료 주 방향 (a2) 재료의 2축 주방향 경사각 진북 방향에 대한 모델의 방향각. 진북방향으로부터 모델의 +y축방향으로의 양의 각도를 입력. Tresca 파라미터 항복응력 일축 압축응력 von Mises 파라미터 항복응력 일축 압축응력 Drucker Prager 파라미터 탄성계수 증감량 탄성계수의 증감량 점착력 증감량 점착력의 증감량 기준높이 기준 높이 Mohr Coulomb 파라미터 탄성계수 증감량 탄성계수의 증감량 점착력 증감량 점착력의 증감량 기준높이 기준 높이 다일러턴시 각 팽창각(체크하지 않는 경우, 마찰각 값과 동일한 값이 해석에 반영됩니다.) 인장강도 인장강도 Hoek-Brown 파라미터 초기 m 값 초기 m 값 초기 s 값 초기 s값 잔류상태 m 값 잔여 m 값 잔류상태 s 값 잔여 s값 일축압축강도 (σc) 일축압축강도 Hyperbolic(Duncan-Chang) 파라미터 초기재하계수 (K) 초기재하계수 초기강성지수 (n) 초기강성을 위한 지수 n 파괴비 (Rf) 파괴비 Kur 재하-재재하 계수 Kb 부피계수번호 부피계수지수 (m) 부피계수를 위한 지수 m 최소접선계수 최소접선계수 취소구속압력 (σmin) 최소 구속 압력 대기압 (Pa) 대기압력 Strain Softening 파라미터 최대점착력 (Cp) 최대 점성강도 잔류점착력 (Cr) 잔류 점성강도 연화율 (R) 연화율 Modified Cam Clay 파라미터 과압밀비 (OCR) 과-압밀비 정규압밀선 기울기 (λ) 정규압밀선 기울기 과압밀선 기울기 (k) 과압밀선의 기울기 한계상태비적 (Gamma) p값이 1일때의 비적 한계상태선 기울기 (M) 한계상태선의 기울기 Pc 전-압밀 압력. 사용자 정의값이 입력되지 않으면 초기응력상태와 OCR을 이용하여 계산됨. Jointed Rock Mass 파라미터 탄성계수 (E1) 층리의 법선방향 탄성계수 탄성계수 (E2) 층리의 접선방향 탄성계수 프아송비 (v1) 층리의 법선방향 포아송비 프아송비 (v2) 층리의 접선방향 포아송비 전단계수 (G) 층리의 법선방향과 관계된 전단계수 겅사각 진북 방향에 대한 모델의 방향각. 진북방향으로부터 모델의 +y축방향으로의 양의 각도를 입력. 절리개수 경계면 방향 개수 (Max=3) C 각 절리에서의 점착력 Φ 각 절리에서의 내부마찰각 α1 재료의 주 방향 α2 재료의 주 방향 User supplied model 파라미터 User Supplied Material Library File 미리 만들어진 User Supplied Material에 대한 DLL file을 선택합니다. Number of Parameters (NUV) 사용자가 정의하는 고정된 비선형 계수 Number of Internal State Variables (NUS) 내부 상태변수의 개수 Number of Integer Indicator Variables (NUI) 조건분기나 반복횟수 등을 나타내는 정수형 변수 Modified Mohr-Coulomb 파라미터 삼축시험 시 할선탄성계수 (E50ref) 삼축시험 시 극한강도의 50%에 대한 할선 탄성계수 E50 <3축 시험 시 E50의 정의> 초기 Oedometer 재하시험 시 접선탄성계수(Eoedref) Oedometer 테스트 시 기준압에 대한 탄성계수 제하/재재하시 탄성계수 (Eurref) 재하/재재하 시의 탄성계수 일반적으로 E50값의 3배 사용 기준압 3축 테스트시 기준압 극한 다일러턴시 각 극한상태에서의 팽창각 전단마찰각 전단 파괴면의 최대 마찰각 (the maximum friction angle of the shear-failure surface) Power Law 비선형탄성 모델 계수 Power law 비선형탄성 모델의 계수 Power law 비선형탄성 모델 일반적으로 0.5 사용 공극률 공극률 정규압밀 응력비 정규압밀의 응력비 Jardine Model 파라미터 최대탄성계수(F>0) 최대 강성값 중간탄성계수(G<=F) 평균 강성값 점토 전단강도 점토의 전단강도 최대탄성계수 변형률(A) 최대 강성에서의 변형률 중간탄성계수 변형률(B) 평균 강성에서의 변형률 최소탄성계수 변형률(C) 최소 강성에서의 변형률 최대변형률 피팅범위 경계 최대 변형률 한계 최소변형률 피팅범위 경계 최소 변형률 한계 D-min Model 파라미터 Initial Modulus of Elasticity 초기 탄성계수 Critical Modulus of Elasticity 한계 탄성계수 Nonlinear Property factor 비선형 재료 계수 Initial Poisson's Ratio 초기 포아송 비 Critical Poisson's Ratio 한계 포아송 비 Nonlinear Property factor 비선형 재료 계수 Shear Strength 전단 강도 Tensile Strength 인장 강도 Mohr's envelop Parameter 모아원 계수 Relax factor 완충 지수 이미 입력되어 있는 속성데이터를 수정하는 경우, 수정할 속성을 단면 대화상자의 목록표에서 선택한 후, 버튼을 클릭하고 관련데이터를 수정합니다. 이미 입력되어 있는 속성데이터를 삭제하는 경우, 삭제할 속성을 단면 대화상자의 목록표에서 선택한 후, 버튼을 클릭합니다. 이미 입력되어 있는 속성데이터를 복제하는 경우, 복제할 속성을 단면 대화상자의 목록표에서 선택한 후, 버튼을 클릭합니다. 속성데이터가 입력되어 있는 기존의 fn.gtb 파일로부터 속성데이터를 불러오는 경우, 버튼을 클릭하여 속성데이터를 불러오려는 gtb 파일을 선택 또는 입력하고 버튼을 클릭합니다. <프로젝트에서 재료 불러오기> 재료리스트 기존의 fn.gtb 파일에 입력되어 있는 속성 데이터가 표시됩니다. 선택된리스트 불러오기 하려는 속성 데이터를 선택하여 리스트에 등록합니다. 번호매김 종류 재료 번호의 불러오기 방식을 지정합니다. 기존번호유지 기존의 fn.gtb 파일에서 입력된 재료번호를 동일하게 적용하여 불러오기 합니다. 현재 파일에 같은 번호의 재료 데이터가 있는경우 새로 불러오기하는 재료 데이터로 교체됩니다. 새번호매김 불러오기하는 재료 데이터에 새로운 번호를 부여합니다. 이미 입력되어 있는 속성 데이터의 번호를 바꾸는 경우, 번호를 수정할 속성을 재료 대화상자의 목록표에서 선택하여 관련데이터를 수정한 후 버튼을 클릭합니다. <재료번호 재정렬> 시작번호 변경할 재료특성번호의 시작번호를 입력합니다. 증분량 재료 특성 데이터 번호의 증분치를 입력합니다.
