Property: Material Equivalent Linear









Function

Define the material properties of structures and ground.









Call

 Model > Property > Material













Add/Modify Ground Material (2D Equivalent Linear Only )

Refer to Project Settings for more details.

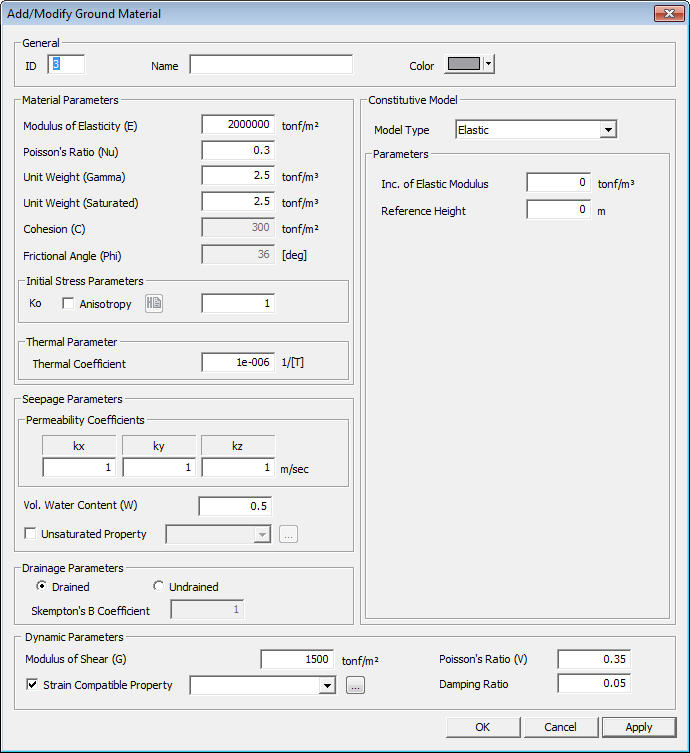

<Add/Modify Ground Material for Equivalent Linear>



General



Dynamic Parameters



Modulus of Shear (G)

Input Modulus of Shear



Damping Ratio

Input Damping Ratio



Strain Compatible Property

Option to input strain compatible property function

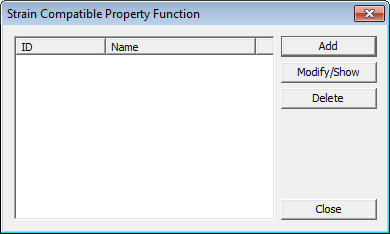

<Strain Compatible Property Function>

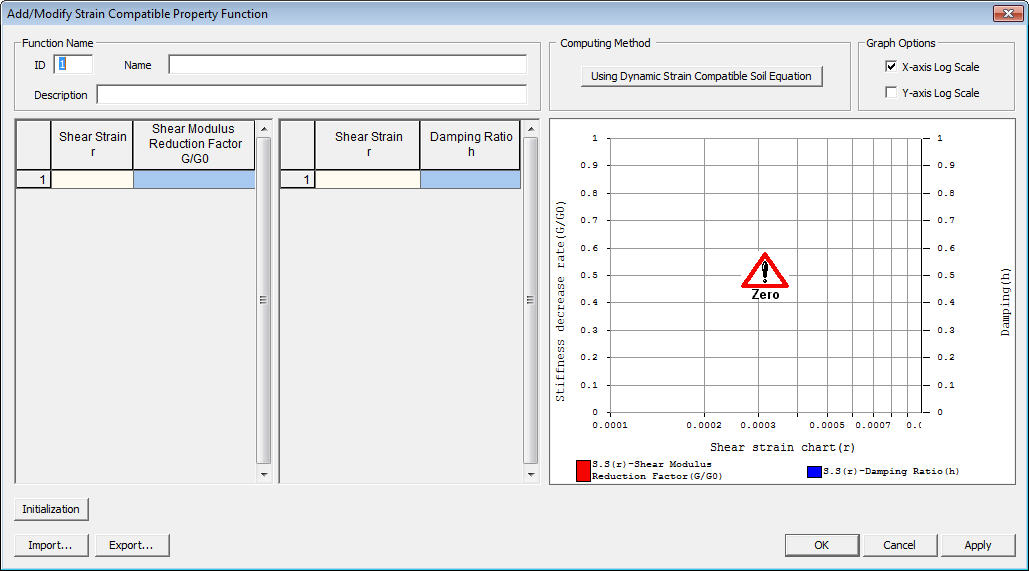

<Add/ModifyStrain Compatible Property Function>





Initization

Reset Shear strain vs. Shear Modulus Reduction Factor G/G20 data back to default settings.

Import

Import existing strain compatibility function data

Export

Export defined strain compatibility function data

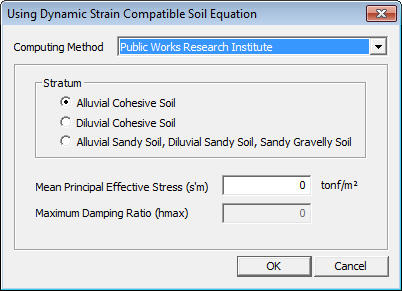

Using Dynamic Strain Compatible Soil Equation

  1. Computing methods:

  2. Public Works Research Institute

  3. Method of the technical standards of port facilities

  4. Asuda's Method

  5. Liquidal Manual
