圧力荷重
板要素、平面応力要素、平面ひずみ要素、軸対称要素、ソリッド要素の面または周辺に圧力荷重(Pressure Loads)を入力したり、既に
入力された圧力荷重を修正または削除します。圧力荷重は、均等分布荷重または等変分布荷重で入力し、プログラム内部で等価な
節点力に置換して考慮します。
板要素と平面応力要素に対する圧力荷重は、全体座標系または要素座標系を基準にして面または辺に入力されます。
載荷方向は面に入力する場合与えられた座標系の軸方向となり、辺に入力する場合は各辺に垂直方向（面内方向）に入力されます。
この時、要素の外から辺方に作用する方向が正（+）の方向になります。反対方向に入力する場合には値を負数（-）で入力します。
辺に圧力荷重を載荷する場合は単位面積当たりの値を入力します。

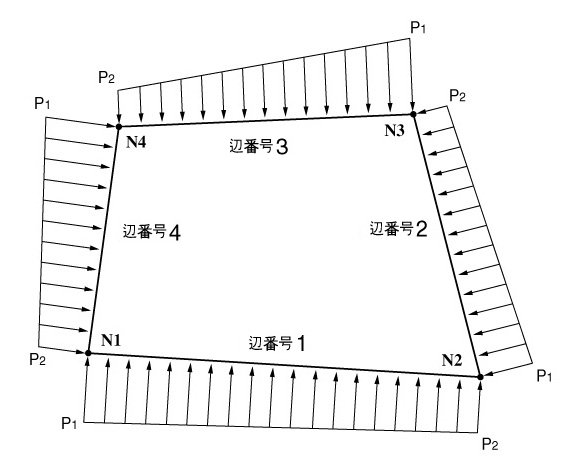

平面応力要素、平面ひずみ要素及び軸対称要素に対する圧力荷重は、各辺に対して垂直方向（面内方向）に入力されます。
載荷方向は要素の外から要素辺に向かって作用する方向が正(+)となります。辺に圧力荷重を載荷する場合は単位長さ当たりの値を

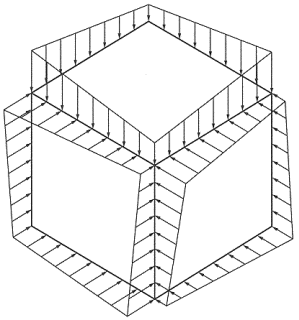

入力します。ソリッド要素に対する圧力荷重は各面に垂直方向に入力されます。載荷方向は要素の外から要素面の内に向かって作用
する方向が正(+)となり、反対方向に入力する場合には値を負数（-）で入力します。

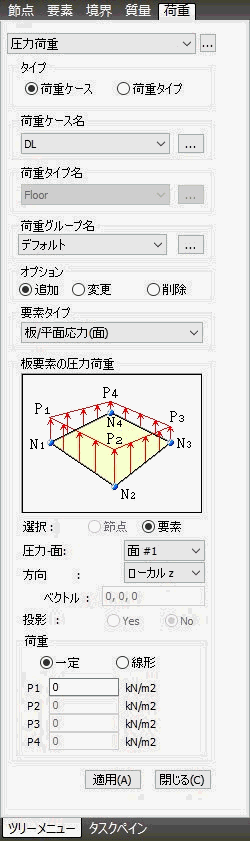

リボンメニュー ： 荷重 > 静的荷重 > 仕上げ/圧力 > 圧力荷重
ツリーメニュー ： メニュー タブ > 静的荷重 > 圧力荷重
|
|
タイプ
荷重ケース名
ボタンをクリックします。
