SRC Code Check



▒ 기능

미리 수행된 해석결과와 강도검증 입력정보를 이용하여 대한건축학회 철골철근콘크리트 구조계산규준(AIK-SRC2K, 허용응력설계법), 미국 SSRC(Structural Stability Research Council)의 철골철근콘크리트 합성기둥부재 설계기준(SSRC79, 허용응력설계법), 일본건축학회 철골-철근콘크리트 구조계산규준(AIJ-SRC01, 허용응력설계법) 그리고 중국공업규격 철골철근콘크리트 구조계산규준(JGJ138-02)에 따라 철골철근콘크리트부재들의 강도검증을 수행하는 명령어 입니다.

철골철근콘크리트부재 강도검증 모듈은 기둥부재로 설정된 경우만 강도검증을 수행합니다. 적재하중 감소계수, 지진력에 대한 수정계수, Moving Load에 대한 전체부재 강도검증 및 선택된 부재의 각종변수 변경에 따른 재강도검증, 최적단면의 제공기능, 변경단면을 적용한 재해석 및 재강도검증 기능을 제공합니다.



▒ 호출

메인 메뉴에서 [MODS] 탭 > [Design] 그룹 > [SRC Design] > [SRC Code Check]



▒ 입력

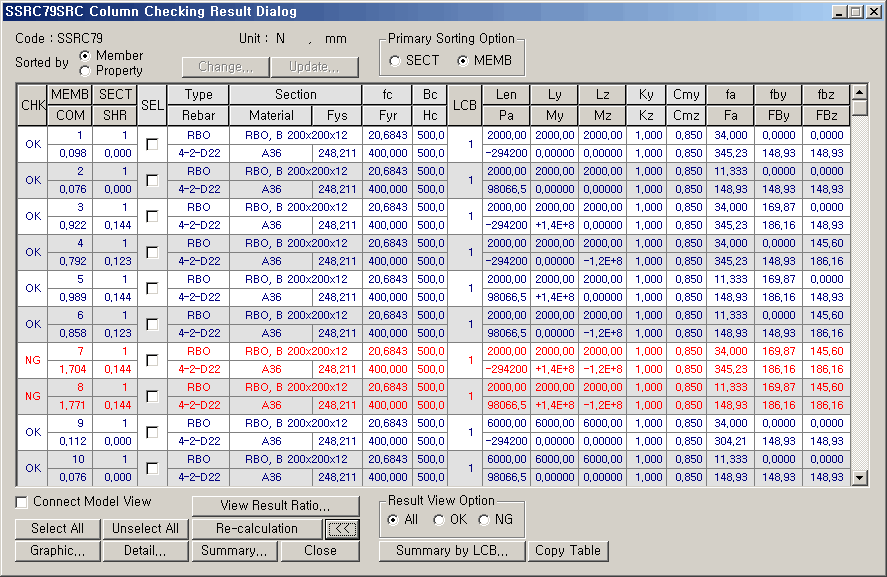

강도검증 출력결과는 요소(Element)별 또는 단면(Property)별로 최대 조합응력비를 갖는 위치 및 하중조합조건의 강도검증 결과를 출력합니다.

강도검증 결과는 사용자선택 단위계를 기준으로 출력합니다.

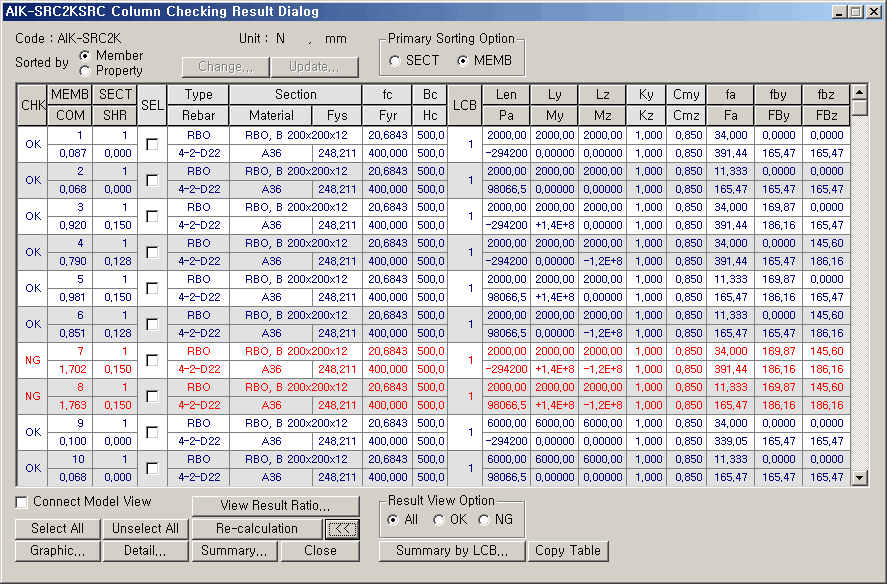

AIK-SRC2K

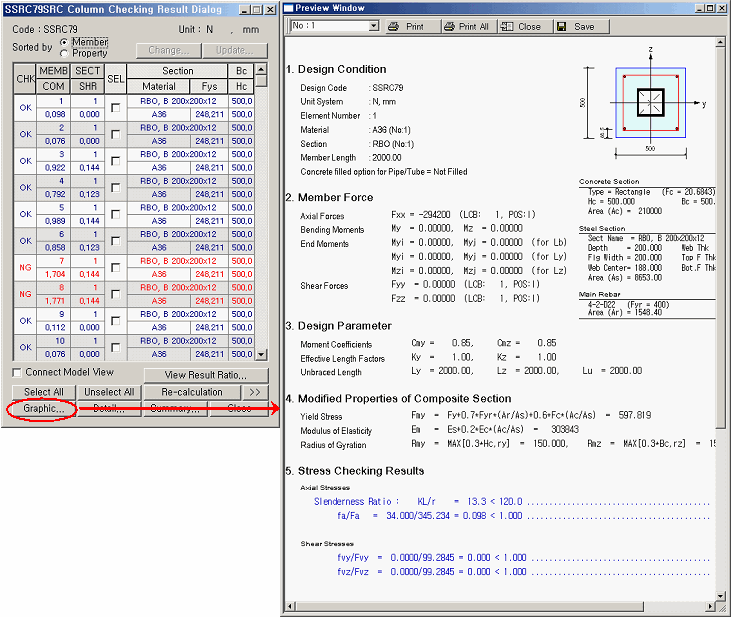

SSRC79

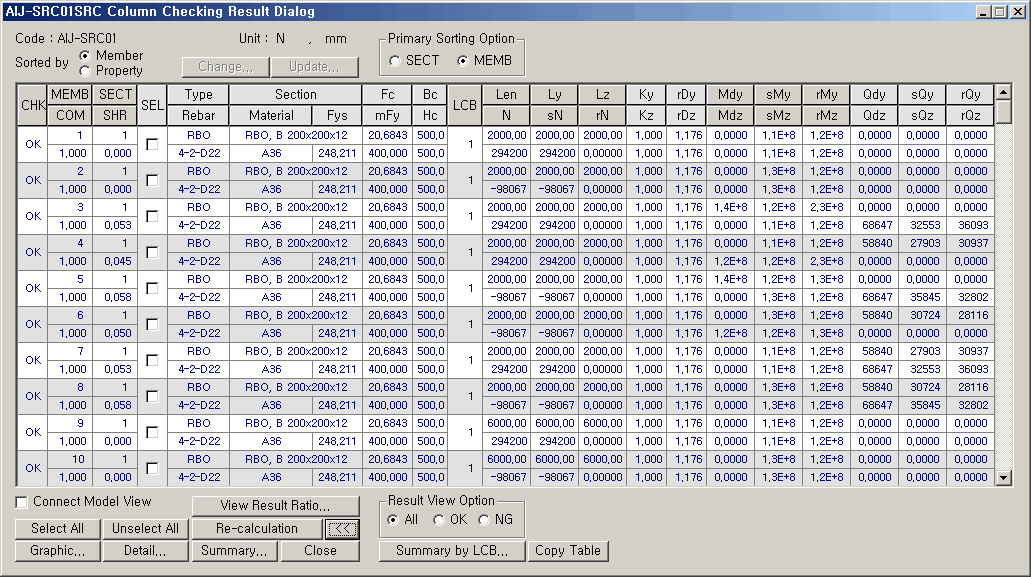

AIJ-SRC01

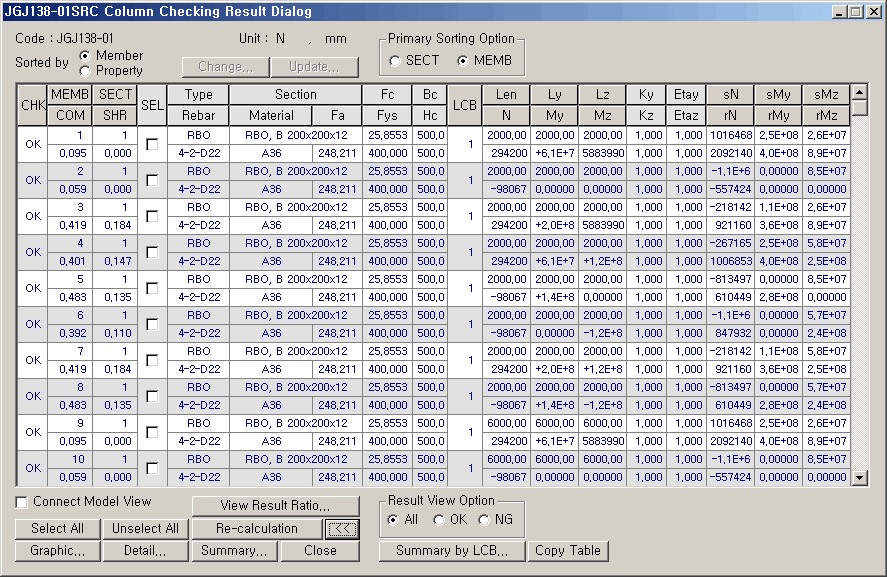

JGJ138-01



공통 Control

: 강도검증에 적용된 규준을 나타냅니다.



: 사용자 선택 단위계를 나타냅니다.



Sorted by Member : 개별 부재에 대한 설계 결과를 표시합니다. 정렬 순서는 아래의 "Primary Sorting Option"에 따릅니다.

Sorted by Property : 같은 Property Name을 가지고 있는 부재 중 설계결과가 가장 불리한 부재들만을 각 단면별로 출력합니다. 이 옵션을 선택 후 'SEL'기능을 이용하여 단면을 선택하면 해당 단면에 속한 전체부재가 선택됩니다. 또한 이 옵션을 선택하면 MEMB(부재번호)는 '0'으로 출력됩니다.



자동설계 결과를 부재별로 출력할 때의 정렬 기준을 선택합니다. 단면번호, 또는 부재번호를 기준으로 설정할 수 있습니다.



, :  모든 부재를 선택하거나 모든 부재의 선택을 취소합니다.



설계결과 창을 닫지 않은 상태에서 특정부재의 각 설계변수들을 재설정하고 그 부재만을 재설계할 때 사용하는 기능입니다.


설계된 부재 전체에 영향을 줄 수 있는 설계변수(Modify Steel Material 등)를 수정할 때는 설계결과가 삭제되므로 이 기능을 이용할 수 없다



모델뷰와 선택된 부재 연동여부 설정



: 강도검증 결과 자세히 나타내기

: 강도검증 결과 간략히 나타내기

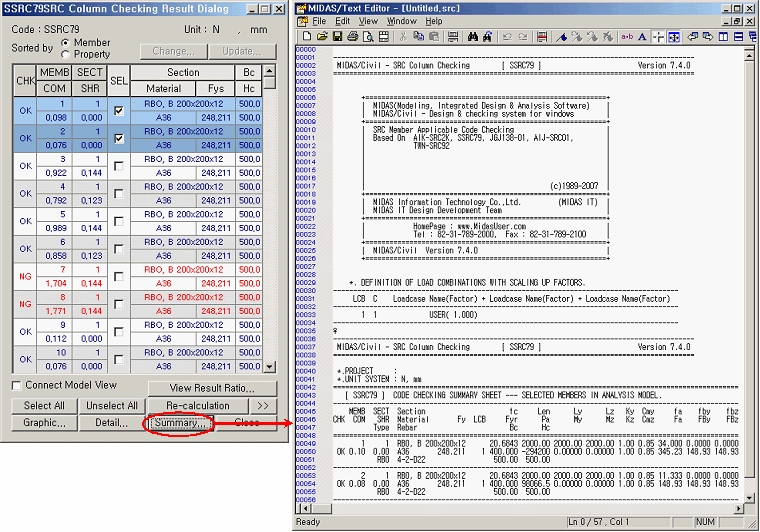

: 선택된 부재들의 강도검증결과 요약계산서 출력



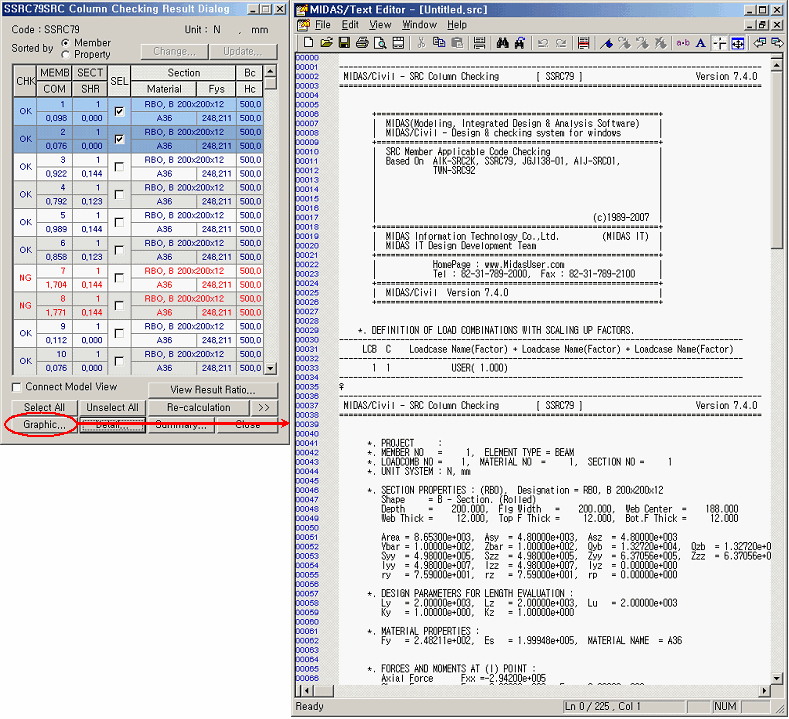

: 선택된 부재들의 강도검증 결과 상세계산서 출력



: 선택된 부재들의 강도검증결과 요약 List 출력

단면별 출력에서는 최대조합 응력비의 대표 부재 결과값 출력



All : 강도검증된 전체결과를 Checking Result 대화상자에 출력

OK : 강도검증된 결과 중 OK된 결과를 Checking Result 대화상자에 출력

NG : 강도검증된 결과 중 NG된 결과를 Checking Result 대화상자에 출력



: 선택된 부재의 전체 철골조합에 대한 강도검증 결과를 출력

: 설계결과 창을 닫습니다.

단면변경

선택된 요소들의 조건에 맞는 단면을 제안하며 콘크리트 단면에 철근이 사용된 단면형상 (RBO,RBC,RPO,RPC,CBO,CBC,CPO,CPC,RHB,CHB)인 경우는 콘크리트 및 철근과의 간섭을 고려하여 만족하는 단면만 제안합니다.

철골과 철근의 간격은 Modify SRC Section Data에서 입력된 철근간격을 이용합니다.

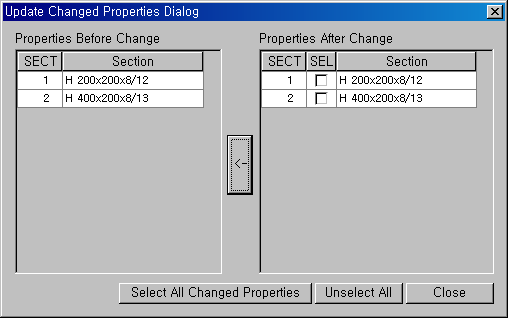

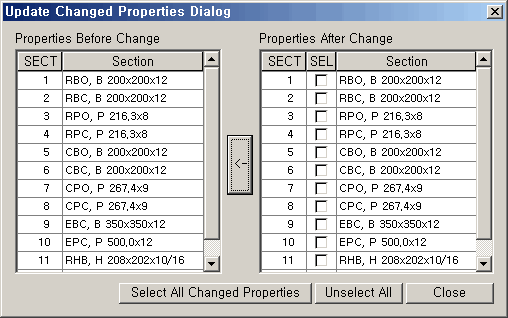

변경단면 Update

: 강도검증 후 변경된 단면을 모델링 정보에 Update합니다.

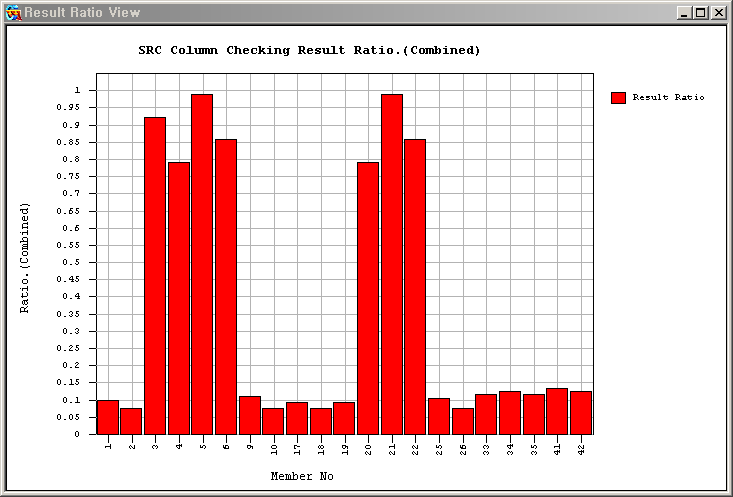

강도검증 결과 그래프 출력

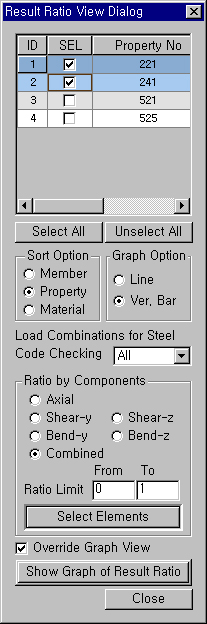

: 부재별, 재료별, 단면별로 강도검증 결과를 그래프 출력합니다.
