Pull-Down Menu

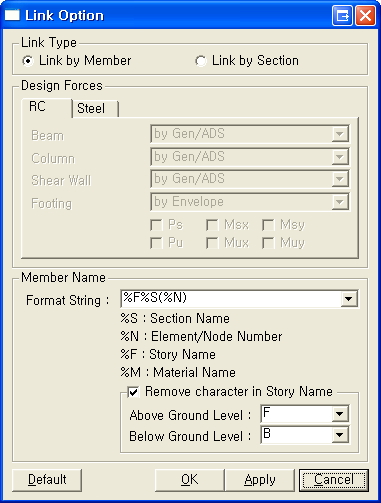

Link Type

연동 형태를 설정합니다.

Link by Member

Gen/ADS 연동시 선택한 전 부재를 모두 가져옵니다.

Member Name

연동시 부재이름을 설정합니다.

각 옵션 설명은 아래 표와 같습니다.

단, 위의 층 이름 표기는 층 이름 제거 옵션이 check on되어 있는 경우임.

%S : Section Name

%N : Element / Node Number

%F : Story Name

%M : Material Name

위의 옵션 이외에 직접 입력하여 원하는 표기방식으로도 설정이 가능합니다.

%F-%S-%N : 1-C1-20

층 이름이 설정되어 있지 않으면 **로 표기됩니다.

Remove character in Story Name : 연동시 층 이름 표기 여부를 설정합니다.

Above Ground Level : 지상층 이름 설정

Below Ground Level : 지하층 이름 설정

위의 옵션을 check off하면 Gen에서 층 이름을 1F로 하면 그대로 1F 로 표현이 되고, check on한 상태에서 F 만 선택하면 1 만 표현이 됩니다. 층 이름도 마찬가지로 지정된 옵션 F, FL, ST 이외에도 직접 입력 가능합니다.

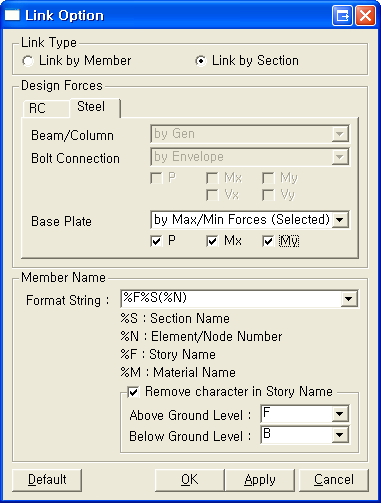

Link Type

연동 형태를 설정합니다.

Link by Section

Gen/ADS 연동시 해당 단면에서 가장 불리한 조건으로 판단된 부재 정보만을 가져옵니다.

Design forces

Steel : 철골부재 연동시 부재력 옵션을 설정합니다.

Base Plate : 부재력 가져 오는 성분을 설정합니다.

by Max/Min Forces (All) : 축력과 모멘트가 최대/최소인 하중조합 6가지 경우를 가져옵니다. 가져온 하중조합은 Load Combinations에서 확인할 수 있습니다.

by Max/Min forces (Selected) : 선택한 부재력의 성분에 따라 최대/최소인 하중조합을 가져 옵니다. P만 선택한 경우 Pmax일 경우와 Pmin인 경우 2가지의 하중조합을 가져 옵니다.

최대/최소값을 찾는 이유는 (-)부호도 고려하기 위함입니다.

Link by section을 선택하면 재질이 다르더라도 동일 단면으로 정의되어 있으면 가장 불리한 부재 정보만을 가지고 옵니다.

(예 : C1이라는 Section을 선택하였을 때, C1 중에 콘크리트 강도가 C24, C27로 다르더라도 하나의 부재 정보만을 가지고 옴.)

단, Footing, Base Plate 모듈은 동일 단면, 동일 재질 각각에 대해서 가장 불리한 부재 정보를 가지고 옵니다.
