▒ 실행방법
실행경로
메인 메뉴에서 [정보] 탭 > [프로젝트 정보] 패널 > [건물정보]
단축명령
BI
▒ 관련기능
|
건물정보 Building Information |

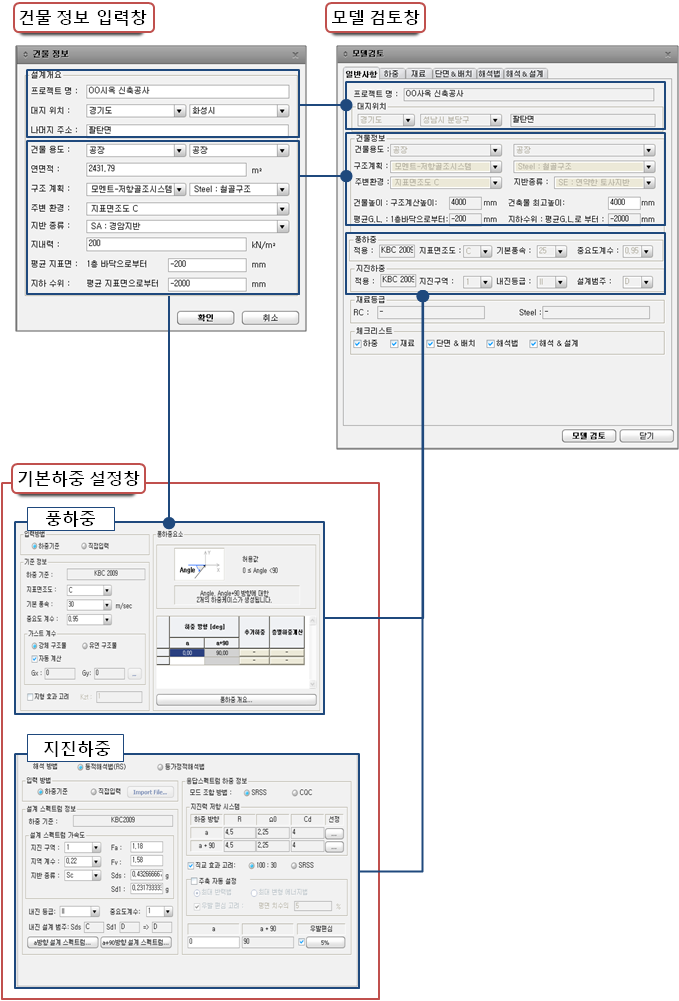

건물정보는 설계시 작성하는 설계정보를 입력하면 구조해석 및 설계시 필요한 구조정보로 자동 전환해 주는 막강한 기능입니다. 간단히 설명하면, 대지 위치는 건물에 지진하중을 입력하기 위한 구조정보(지진구역 및 지역계수)로 변환되고, 또한 풍하중을 입력하기 위한 구조정보(기본풍속)로 자동 변환됩니다. 그외 건물정보에 입력되는 프로젝트명, 대지위치, 용도, 연면적 등 건물개요, 주변환경, 지반종류, 지내력, 평균지표면, 지하 수위 등도 구조물을 해석 및 설계하기 위한 구조정보로 자동으로 전환됩니다.
|
▒ 실행방법 |
|
||||||||
|
실행경로 |
메인 메뉴에서 [정보] 탭 > [프로젝트 정보] 패널 > [건물정보] |
|||||||
단축명령 |
BI |
||||||||
|
|
||||||||
▒ 관련기능 |
|
||||||||

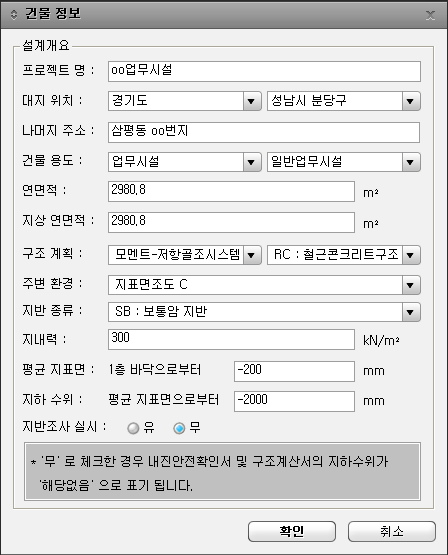

▒ 상세설명 |
|
|
전체 프로젝트의 이름을 입력합니다. |
|||||
|
대지 위치는 건물이 세워지는 위치를 선택하여 입력할 수 있습니다. 이 정보는 지진하중 및 풍하중을 입력하기 위한 구조정보로 자동 설정됩니다. 구체적으로 설명하면, 지진하중을 입력하기 위한 지진구역과 지역계수가 자동 변환됩니다. 그리고 풍하중 산정에 필요한 기본풍속으로 자동 설정됩니다. |
|||||
|
건축법 제 49조에 의해 건물의 용도를 시설과 세부용도로 지정합니다.
|
|||||
|
단위를 주의하여 연면적을 입력합니다. 건물의 용도와 지상 연면적을 고려하여 건축물의 중요도를 판단하고, 이 정보를 통해 풍하중, 지진하중 산정이 자동으로 입력됩니다.
|
|||||
|
건물의 구조계획에 의해 구조형식과 구조재료형식을 지정합니다. 구조 계획은 지진하중을 산정하기 위해 지진력저항시스템을 결정하기 위한 변수 입니다. 지진력저항시스템이 결정되면 반응수정계수, 초과강도계수, 변위증폭계수가 결정되므로 아래 예시를 보시면서 정확히 입력해야 합니다. 참고로, 1층에 피로티가 있고 2층부터 전단벽으로 이루어진 다세대 건축물은 내력벽시스템을 선택하고, 계단과 기둥 및 보로 이루어진 상가 건축물은 전단벽-골조상호작용 시스템을 선택합니다. 그리고 박공지붕형 공장과 같은 공장철골 건축물은 모멘트-저항골조 시스템을 선택합니다.
|
|||||
|
풍하중의 크기를 결정하는 지표면조도를 결정합니다.
|
|||||
|
지반 종류를 결정합니다. 지반 종류는 지진하중의 크기를 결정하는 중요한 변수입니다. 지반 종류와 지내력은 건축계획 및 지질조사 자료를 근거로 입력합니다.
|
|||||
|
지내력은 지질조사 자료를 근거로 입력합니다. 지질조사 자료가 없는 경우는 일반적으로 매립지 및 해안 및 호수 주변의 진흙(뻘)인 경우는 50kN/m2이하로 입력하고, 이 경우는 파일기초로 설계해야 합니다. 단단한 토사 지반(힘을 주어 삽질할 수 있을 정도)는 200kN/m2 정도로 입력할 수 있고, 이 경우는 독립기초 및 매트기초로 설계할 수 있습니다. 그 외 참고자료는 건축물의 구조기준에
관한 규칙 별표 8 참조 |
|||||
|
건물의 평균 지표면을 입력합니다. 평균 지표면은 건축계획 및 지질조사 자료를 근거로 작성합니다. 토압 계산시 사용합니다. |
|||||
|
건물의 지하수위를 입력합니다. 지하 수위는 건축계획 및 지질조사 자료를 근거로 작성합니다. 수압 계산시 사용합니다. |
|||||
|
지질조사 실시 유무를 선택합니다. 지질조사 실시 "유"로 체크하면 입력된 지하수위는 실제로 반영됩니다. 즉, 해석시에도 반영되고, 계산서와 안전확인서에도 수위가 표기됩니다. 지질조사 실시 "무"로 체크하면 입력된 지하수위는 해석시에는 반영됩니다. 계산서와 안전확인서의 지하수위 목록은 "해당없음" 으로 표기 합니다.
|
|||||
|
|
|||||
|
||||||
|
|
