▒ 실행방법
>
실행경로
메인 메뉴에서 [도구] 탭 > [검토] 패널 > [모델검토] > [일반사항] 탭
▒ 관련기능
|
모델검토 일반사항 General Check |
모델검토의 주요내용은 일반사항, 하중, 재료, 단면&배치, 해석법, 해석&설계 6개 부분으로 이루어집니다.
일반사항에서는 사용자가 건물정보에서 입력한 대지위치, 건물용도, 구조계획, 주변환경 및 건물 높이에 대한 정보를 일목요연하게 보여줍니다. 이와 같이 입력된 정보를 기준으로 풍하중과 지진하중을 산정해 해석과 설계를 진행합니다. 따라서 사용자는 의도하는 건물정보와 다르게 입력되었다면 올바른 해석과 설계값을 얻을 없으므로 다시 한번 확인이 필요합니다.
|
▒ 실행방법 |
|
||||||||
|
실행경로 |
메인 메뉴에서 [도구] 탭 > [검토] 패널 > [모델검토] > [일반사항] 탭 |
|||||||
|
|
||||||||
▒ 관련기능 |
|
||||||||
▒ 상세설명 |
|
|

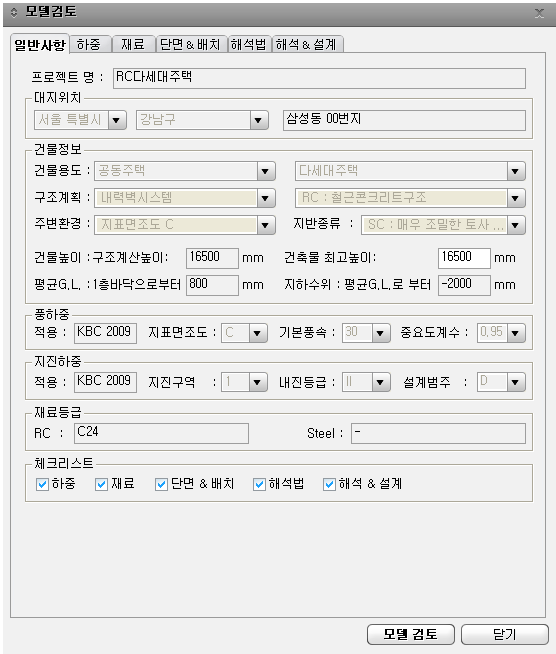

일반사항 |
일반사항에서는 사용자가 건물정보에서 입력한 대지위치, 건물용도, 구조계획, 주변환경 및 건물 높이에 대한 정보를 일목요연하게 보여줍니다. 이와 같이 입력된 정보를 기준으로 풍하중과 지진하중을 산정해 해석과 설계를 진행합니다. 따라서 사용자는 의도하는 건물정보와 다르게 입력되었다면 올바른 해석과 설계값을 얻을 없으므로 다시 한번 확인이 필요합니다.
일반사항창에 출력되어진 입력 값은 현재창에서는 수정이 불가능합니다. 설계자의 의도와 다른 값이 있다면 최초 입력 당시의 기능 창으로 돌아가서 수정이 가능합니다. 건축물 최고높이는 법규상의 높이 제한 사항을 검토하기 위하여 옥탑층과 파라펫 높이를 제외한 건물의 높이를 사용자가 입력할 수 있습니다.
|
|
|
정보>프로젝트정보>건물정보 대화창의 '프로젝트 명'과 연동
|
|
|
정보>프로젝트정보>건물정보 대화창의 '대지 위치, 나머지 주소' 와 연동
|
|
(건물용도,구조계획, 주변환경) |
정보>프로젝트정보>건물정보 대화창의 ‘건물 용도, 구조 계획, 주변 환경’과 연동
건물높이 정보>프로젝트정보>층별정보 대화창의 ‘누적층고’ 최고높이 값과 연동
건축물 최고높이 기본 높이는 건물높이와 연동
|
|
건물정보 (평균G.L., 지하수위)
|
정보>프로젝트정보>건물정보 대화창의 ‘평균 지표면, 지하 수위’ 입력값과 연동 |
|
지표면조도는 정보>프로젝트정보>건물정보 대화창의 ‘주변환경’과 연동 적용과 기본풍속, 중요도계수는 해석>기본하중설정>풍하중의 ‘기준 정보’와 연동
|
|
|
해석>기본하중설정>지진하중의 ‘설계 스펙트럼 정보’와 연동
|
|
|
모델에 적용된 RC, Steel 재료등급을 모두 출력해 주며, 모델링>특성>재료등록>구조재료에 해당하는 Grade 값과 연동
|
|
|
체크된 항목에 한하여 모델 검토를 수행합니다.
|
|
|
건축물 최고 높이는 수정
가능 합니다.
