테이블_비틀림비정형

테이블 비틀림 비정형 Torsional Irregularity Check Table

정적 및 동적하중에 대한 비틀림 비정형 여부를 평가하여 결과를 테이블로 확인합니다.

▒ 실행방법

>

실행경로

메인 메뉴에서 [결과] 탭 > [층별결과] 패널 > [테이블] > [비틀림 비정형]

▒ 관련기능

모델링/ 편집

해석/ 설계

결과

테이블 사용방법

▒ 상세설명

자료활성화

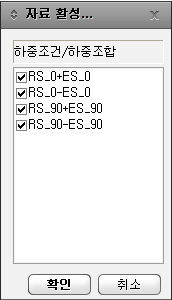

자료 활성정보 대화창에서 확인을 원하는 하중조건/하중조합을 선택합니다.

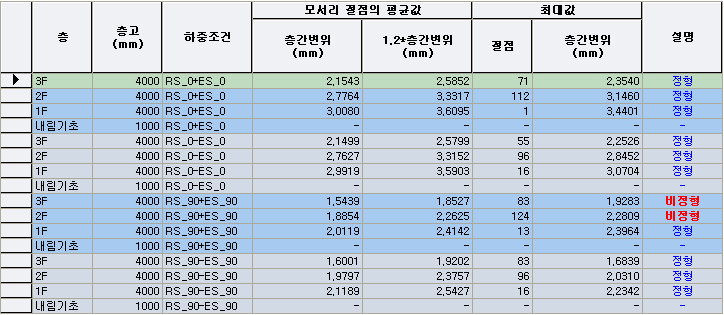

층	: 해당층
층고	: 해당 층의 층고
하중조건	: 단위하중조건
모서리 절점의 평균값	층간변위 : 하중조건에 대한 해당층의 수직부재들 중 모서리(Extreme Point)의 조합층간변위 평균 *1.2층간변위** : 하중조건에 대한 해당층의 수직부재들 중 모서리(Extreme Point)의 조합층간변위 평균을 1.2배 값
최대값	절점 : 하중조건에 대한 해당층의 최대 조합층간변위 발생 절점번호 변위 : 하중조건에 대한 해당층의 최대 조합층간변위
설명	: "최대값의 층간변위"에 "모서리 절점의 평균값의 1.2*층간변위"를 나눈 값으로 1.0 이상인 경우 "비정형" 1.0 미만인 경우 '정형'로 출력합니다.
KBC 2009 건축물 구조설계기준 : 표 0306.4.4 "평면비정형성의 유형과 정의" 참조
