모델검토 해석법 Analysis Method Check |
모델검토의 주요내용은 일반사항, 하중, 재료, 단면&배치, 해석법, 해석&설계 6개 부분으로 이루어집니다.
평면비정형 5개 타입과 수직비정형 5개 타입의 정형/비정형성을 근거로 동적해석을 해야 하는 건물인지, 정적해석만 수행해도 허용되는지 검토해주는 기능입니다.
|
▒ 실행방법 |
|
||||||||
|
실행경로 |
메인 메뉴에서 [도구] 탭 > [검토] 패널 > [모델검토] > [해석법] 탭 |
|||||||
|
|
||||||||
▒ 관련기능 |
|
||||||||
▒ 상세설명 |
|
|
해석법 |

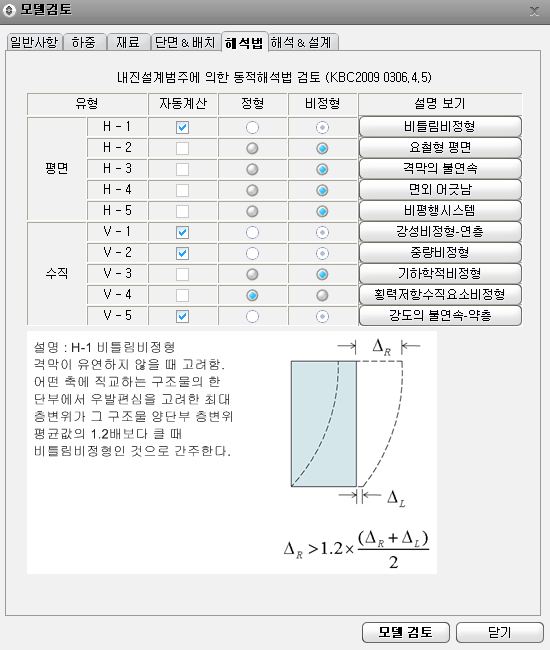

사용자가 작성한 구조해석 모델링이 동적해석이 필요한 구조인지를 검토합니다. 위 그림에서 볼 수 있듯이 H-1, V-1, V-2, V-5항목에 대해서는 프로그램이 자동으로 정형/비정형을 판단합니다. 나머지 판단기준은 사용자가 육안으로 판단하여 정형/비정형을 선택 할 수 있습니다. 선택된 정형/비정형 내용을 근거로 동적해석의 필요 여부를 판단합니다.
|
|
|
비틀림비정형 격막이 유연하지 않을 때 고려합니다. 어떤 축에 직교하는 구조물의 한단부에서 우발편심을 고려한 최대 층변위가 그 구조물 양단부 층변위 평균값의 1.2배보다 클때 비틀림비정형인 것으로 간주합니다.
요철형평면 돌출한 부분의 치수가 해당하는 방향의 평면치수의 15%를 초과하면 요철형평면을 갖는 것으로 간주합니다.
격막의 불연속 격막에서 잘려나간 부분이나 뚫린 부분이 전체 격막 면적의 50%를 초과하거나 인접한 층간 격막 강성의 변화가 50%를 초과하는 급격한 불연속이나 강성의 변화가 있는 격막일 때 격막의 불연속으로 간주합니다.
면외 어긋남 수직부재의 면외 어긋남 등과 같이 횡력 전달경로에 있어서의 불연속성을 갖고 있을 때 면외 어긋남으로 간주합니다.
비평행 시스템 횡력저항수직요소가 전체 횡력저항시스템에 직교하는 주축에 평행하지 않거나 대칭이 아닌 경우일 때 비평행 시스템으로 간주합니다.
강성비정형 - 연층 어떤 층의 횡강성이 인접한 상부층 횡강성의 70% 미만이거나 상부 3개층 평균강성의 80% 미만인 연층이 존재하는 경우에는 강성분포의 비정형이 있는 것으로 간주합니다.
중량비정형 어떤 층의 유효중량이 인접한 유효중량의 150%를 초과할 때 중량분포의 비정형인 것으로 간주합니다. 단, 지붕층이 하부층보다 가벼운 경우는 이를 적용하지 않습니다.
기하학적비정형 횡력저항시스템의 수평치수가 인접층 치수의 130%를 초과할 경우에는 기하학적 비정형이 존재하는 것으로 간주합니다.
횡력저항수직요소비정형 횡력저항요소의 면내 어긋남이 그 요소의 길이보다 크거나 인접한 하부층 저항요소에 강성감소가 일어나는 경우에는 수직저항요소의 면내 불연속에 의한 비정형이 있는 것으로 간주합니다.
강도의 불연속 - 약층 임의 층의 횡강도가 직상층 횡강도의 80% 미만인 약층이 존재하는 경우에는 강도의 불연속에 의한 비정형이 존재하는 것으로 간주합니다. 각층의 횡강도는 층전단력을 부담하는 내진요소들의 저항방향 강도의 합을 말합니다.
|
|
|
