모델검토 하중 Load Check |
모델검토의 주요내용은 일반사항, 하중, 재료, 단면&배치, 해석법, 해석&설계 6개 부분으로 이루어집니다.
|
▒ 실행방법 |
|
||||||||
|
실행경로 |
메인 메뉴에서 [도구] 탭 > [검토] 패널 > [모델검토] > [하중] 탭 |
|||||||
|
|
||||||||
▒ 관련기능 |
|
||||||||
▒ 상세설명 |
|
|

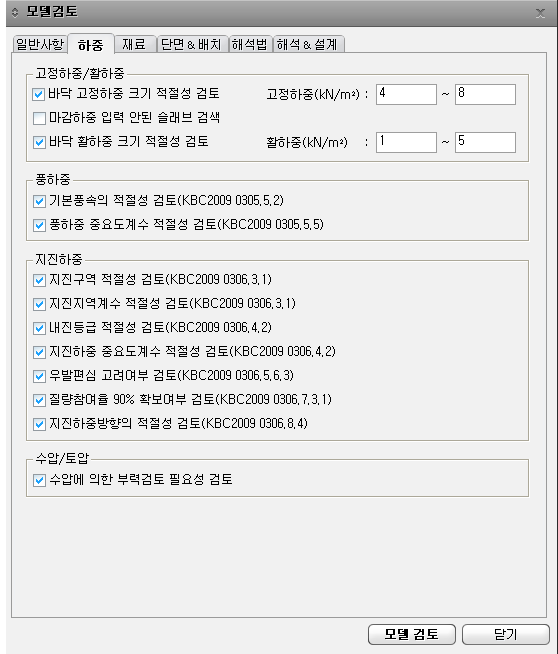

하중 |
하중 검토항목은 구조물의 대지위치와 사용용도에 대해 적합한 바닥하중, 풍하중, 지진하중 등이 적절하게 입력되었는지 검토합니다. 바닥하중에 대해서는 단위면적당 적합한 하중의 범위를 사용자가 실무경험을 바탕으로 수정이 가능합니다.
|
|
|
바닥 고정하중 크기 적절성 검토 일반적인 RC건물의 바닥 고정하중의 적정범위는 4~8kN/㎡입니다. 사용자의 판단에 따라 검토범위가 수정이 가능합니다.
마감하중 입력 안된 슬래브 검색 eGen에서는 건물정보에서 지정된 건물용도에 따라 자동으로 각각의 슬래브에 대해 마감하중이 입력이 되나, 사용자 임의로 하중을 삭제한 경우 등 마감하중이 입력 안된 슬래브를 검색해 줍니다.
바닥 활하중 크기 적절성 검토 KBC2009. 0303.2에 따라 일반적인 근린생활시설의 적정 활하중 범위는 2~5kN/㎡입니다. 구조물의 용도에 따라 적정 활하중 범위는 수정이 가능합니다 .
|
|
|
기본풍속의 적절성 검토 건물이 위치한 지역(대지위치)에 따라 KBC2009 <표0305.5.1>및 [그림0305.5.1]에 의해 기본풍속이 정해집니다.
풍하중 중요도 계수 적절성 검토 일반사항의 건물의 연면적과 건물용도에 따른 건축물의 중요도분류에 따라 KBC2009 <표 0305.5.6>에 의해 풍하중 중요도 계수가 정해집니다 .
|
|
|
지진구역 적절성 검토 건물정보의 대지위치에 따라 KBC2009 <표 0306.3.1>에 의해 지진구역이 정해집니다.
지진지역계수 적절성 검토 건물정보의 대지위치에 따라 KBC2009 <표 0306.3.1>에 의해 지역계수가 정해집니다.
우발편심 고려여부 검토 기본하중설정의 지진하중 창에서 기본설정 값으로 우발 편심을 고려하게 되어 있으나, 사용자가 임의로 삭제할 경우 이에 대해 알려줍니다.
질량참여율 90% 확보여부 검토 건축 구조기준에서는 구조물의 동적거동에 영향을 미치는 주요한 Mode를 모두 고려하기 위해, 해석시 2개의 직교하는 수평방향에 대해 전체 유효질량의 90%이상이 되도록 요구하고 있습니다.
지진하중방향의 적절성 검토 건축구조기준에서는 지진하중은 건물의 임의의 방향으로 작용 할 수 있으므로, 일반적으로 직교하는 2개의 주축의 지진하중의 효과를 조합하여 설계하도록 하고 있습니다.
|
|
|
수압에 의한 부력검토 필요성 검토 지하수위 아래에 있는 모든 매트기초에 대해 검토합니다. 고정하중과 수압에 의한 부력을 검토하여 고정하중이 적을 경우 건물이 수압에 의해 배처럼 뜰 위험이 있는 경우를 검토합니다.
|
|
|
