구조정보 Structure Information |
건축물의 해석 및 설계에 필요한 구조정보를 설정합니다. 건물정보에 입력된 건물 용도에 따라 기본적으로 설정됩니다. 대부분의 건축물은 주용도가 한 개이기 때문에 건물 용도에 따라 전 층의 마감하중과 활하중이 결정됩니다. 이 기능을 활용하면 초기 설계시 빠르게 주골조의 단면을 확인할 수 있습니다. 또한 구조설계는 건축물의 생애주기 동안 안전하게 설계하기 위하여 한 층에서 건물 용도가 다양한 경우 그 중 큰 값 또는 대부분 많은 영역이 포함된 건물 용도를 사용하여 설계합니다. 그 이유는 한 층에서 실의 용도가 변경될 수 있는 확률이 높기 때문입니다. 만약 각 층의 건물 용도가 건물정보에 입력한 건물 용도와 다를 경우는 해당 층의 건물 용도에 맞게 수정하여야 합니다. 구조정보에서는 건물의 층별 재료강도, 하중, 전이층 지정 등 구조 정보를 설정합니다. 특히 전이층 지정은 건축물의 안전성에 중요한 요소이기 때문에 명확히 지정해야 합니다.
|
▒ 실행방법 |
|
||||||||
|
실행경로 |
메인 메뉴에서 [정보] 탭 > [프로젝트 정보] 패널 > [구조정보] |
|||||||
|
단축명령 |
AI |
|||||||
|
|
||||||||
▒ 관련기능 |
|
||||||||
▒ 상세설명 |
|
|
|

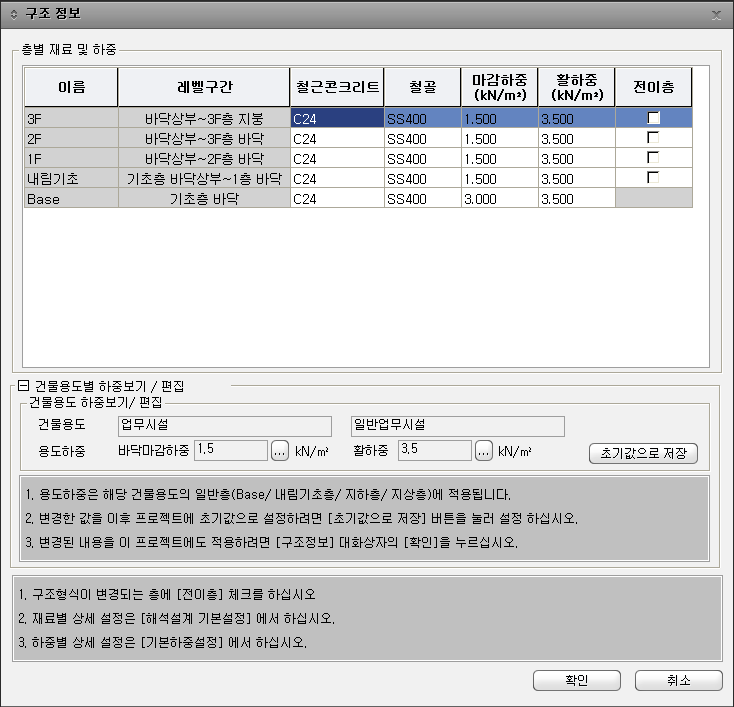

'테이블 사용방법'을 참조하여 다음 데이터를 입력하거나 수정합니다.

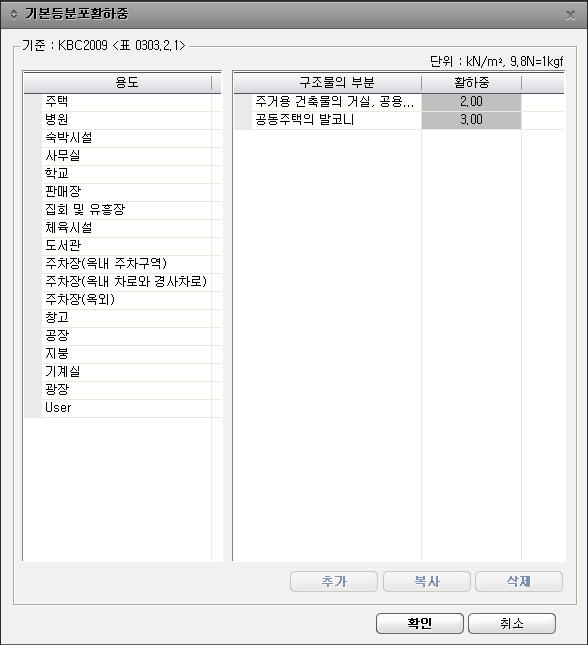

사람이 점유하는 지붕은 3.0kN/ m2로 설정하시면 됩니다.
일반적인 경량지붕의 경우 지붕 패널의 자중은 사용자 슬래브로 모델링 하며, 패널을 접합하기 위한 잡철물에 해당하는 무게를 마감하중으로 입력합니다. 따라서 경량지붕의 마감하중은 0.15kN/ m2로 사용하시기를 권장해 드립니다.
|
||||||||||||||
|
|
건물용도 건물정보 입력창에서 입력한 ‘건물 용도’정보를 바탕으로 기본값이 입력됩니다.
용도하중 건물용도 기준에 맞게 기본값이 입력됩니다. 해당 건물용도의 일반층(Base/내림기초층/지하층/지상층)에 적용됩니다.
구조형식이 변경되는 층에 “전이층” 체크를 하십시오. 재료별 상세 설정은 [해석 설계 기본 설정]에서 하십시오. 하중별 상세 설정은 [기본 하중 설정]에서 하십시오.
|
||||||||||||||
|
|
|
|
|
midas eGen

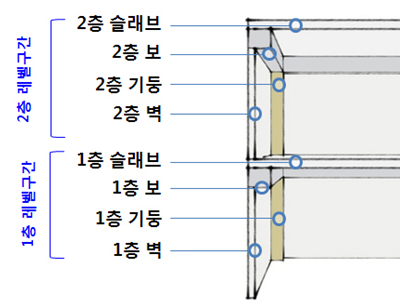

층개념
전이층을 체크하면 하부에
벽이 있는 보를 제외한 모든 보가 모델링시 자동적으로 전이보로 설정됩니다.

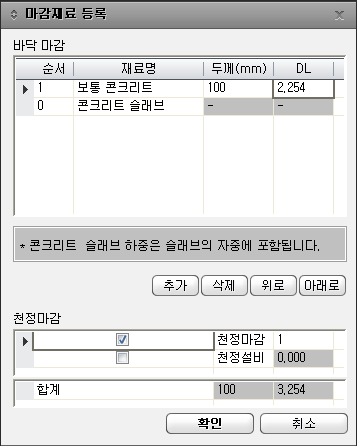

바닥마감하중
버튼을
