전이보 지정    Design Transfer Girder

수직부재(벽, 기둥)가 연속되지 않은 부분에 있는 보를 전이보를 지정합니다.

▒ 실행방법

   >

실행경로

메인 메뉴에서 [모델링] 탭 > [특성] 패널 > [전이보지정]

단축명령

TR

▒ 관련기능

▒ 상세설명

전이보 지정

전이보 부재는 작업중인 보기창에서 부재를 선택합니다.

선택의 방법은 부재 하나하나를 선택하거나 영역 선택 방식으로 여러 개를 한꺼번에 선택할 수 있습니다.

명령 실행 이전에 선택된 부재가 있는 경우 이 과정은 생략됩니다.

전이보 지정은 보 부재에만 적용됩니다. 또한 보의 하부에 벽 부재가 있는 경우 전이보 지정이 되지 않습니다.

보에 전이보로 지정하면 해당보는 ‘전이보’ 특성을 가지게 됩니다.

전이보를 지정하는 경우 : 수직부재가 연속되지 않은 부분

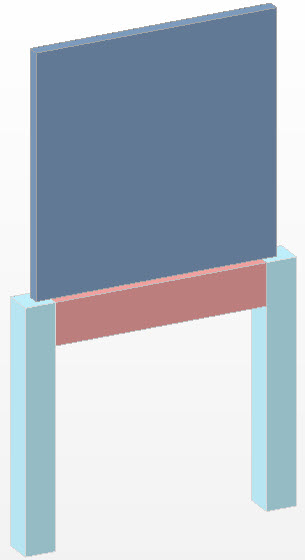

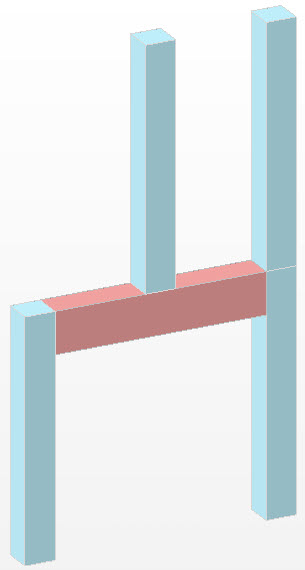

기둥이 연속되지 않은 경우                              벽이 연속되지 않는 경우

해제 (R)

지정된 부재를 해제할 때 사용하는 옵션입니다.

전이보 부재를 선택하면 전이보 지정이 해제됩니다.

대상 부재는 작업중인 보기창에서 부재를 선택합니다.

선택의 방법은 부재 하나하나를 선택하거나 영역 선택 방식으로 여러 개를 한꺼번에 선택할 수 있습니다. 특성이 지정되지 않은 부재가 함께 선택 되어도 무관합니다.

명령 실행 이전에 선택된 부재가 있는 경우 옵션을 사용할 수 없습니다.

부재에 전이보 지정이 해제되면 해당부재의 ‘전이보’ 특성도 해제됩니다

전이보, 캔틸레버보를 꼭 지정해야 하나요?

[정보] > [프로적트 정보] > [구조정보]에서 전이층을 체크하면 해당되는 층의 보가 자동적으로 전이보로 설정됩니다.

전이층으로 설정한 층을 해제한 경우 자동적으로 전이보 설정도 해제됩니다.

전이보 하부에 벽을 모델링하는 경우 해당보는 전이보 특성이 해제됩니다.
