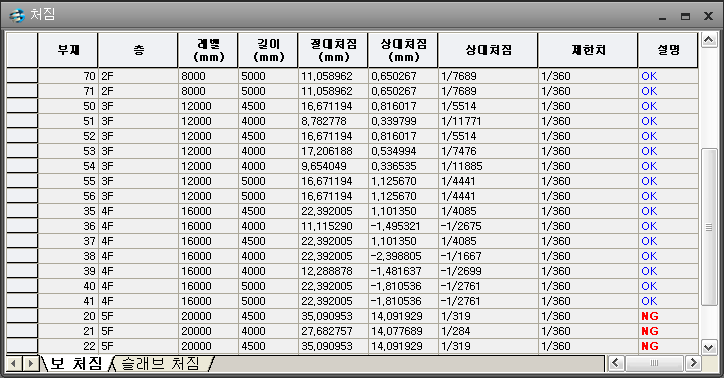

부재

: 부재 번호

층

: 층 이름

레벨 (mm)

: 누적된 층의 높이

길이 (mm)

: 부재의 길이

절대처짐 (mm)

: 변형 후 최종 변위값에 변형 전 변위값을 뺀 변위, 즉 최상층 변위는 아래층의 변위가 누적되기 때문에 사용성 검토에 적용되지 않습니다.

상대처짐 (mm)

: 절대처짐 최대값과 절대처짐 최소값의 차이

상대처짐

: 상대처짐 값을 비율로 나타낸 값

제한치

: [최대허용처짐]에서 정한 처짐 한계

설명

: 상대처짐에 의한 결과를 표시

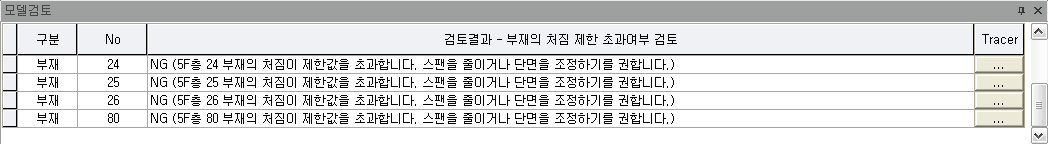

 "부재의 처짐 제한 초과여부 검토"시 부재의 처짐을 확인할 수 있습니다.

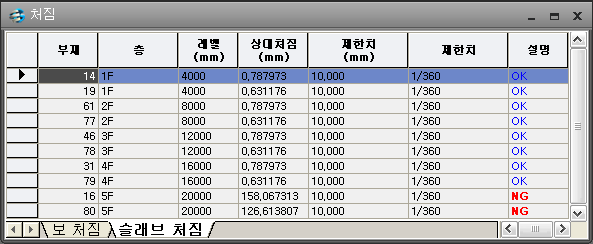

부재

: 부재 번호

층

: 층 이름

레벨 (mm)

: 누적된 층의 높이

상대처짐

: 절대처짐 최대값과 절대처짐 최소값의 차이

제한치 (mm)

: 처짐한계에 의해 계산된 제한치 (예 : 부재길이(보의 외곽면을 기준)/360)

제한치

: [최대허용처짐]에서 정한 처짐 한계

설명

: 상대처짐에 의한 결과를 표시

 "부재의 처짐 제한 초과여부 검토"시 부재의 처짐을 확인할 수 있습니다.

보, 슬래브 상대처짐은 사용성 조합 전체가 아닌 “활하중-LL”에 대해서만 계산합니다.
