와이어프레임    Wireframe

모델링을 부재 형상 및 두께를 반영하지 않은 구조선으로 화면에 표시합니다.

▒ 실행방법

실행경로

메인 메뉴에서 [뷰] 탭 > [보기설정] 패널 > [와이어프레임]

단축명령

[Ctrl] + H

▒ 관련기능

▒ 상세설명

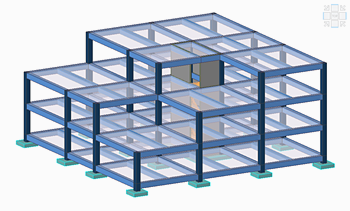

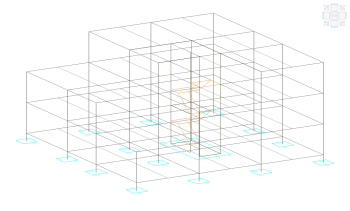

와이어프레임을 활성화 시키면 모델의 재료부분이 아닌 프레임만 보입니다. 선과 절점으로 모델을 검토해  볼 수 있어서 어긋나거나 오류가 발생할 수 있는 부재를 찾는데 용이합니다.

와이어 프레임에 보여지는 선은 구조선입니다. 모델링 작업과정에서 구조선이 엇갈리거나 만나지 않아 해석시 하중전달이 정확히 되지

않을 경우가 있는데 와이어프레임을 통해 수정하면 편리합니다.
