▒ 부재의 구성
구조부재 |
midas eGen 에서 모델링하는 요소들은 구조 부재로서 절점과 구조선 그리고 구조속성 정보를 가지고 있습니다.
|
|
▒ 부재의 구성 |
|
부재 |
단면형상을 그대로 보여줍니다. 때문에 전체 건물의 형상을 파악할 수 있으며 단면 정보를 변경하면서 전체 골조와의 관계를 확인하는데 유용할 뿐아니라 건물의 이미지 생성에도 사용할 수 있습니다. 모든 부재는 단면 형상 뿐아니라 구조정보를 포함하고 있습니다. 구조 정보는 부재 생성시 기본설정되 있는 값으로 정보가 만들어지거나 경우에 따라 필요한 정보가 자동생성되어 적용되기도 합니다.
|
|
절점 |
부재의 단부에 생성됩니다. 구조선에 재하되는 하중은 절점을 통해 다른 부재로 전달됩니다. 때문에 부재간의 연결시 절점 일치 여부가 중요합니다. 기둥과 보 그리고 벽체는 부재의 방향을 결정하기 위해 절점에 단을 지정합니다. 절점중 먼저 생성한 절점이 ‘I단’ 나중에 생성한 절점이 ‘J단’이 됩니다. 양단을 구분하는 이유는 부재의 로컬축 방향을 결정하여 해석시 사용하기 위함입니다.
절점(부재의 단부)은 경계조건을 가지고 있습니다. 경계조건은 구조물의 응력과 변형을 해석할 때 구조모델 또는 부재의 지지부에 있어서의 응력 및 변형의 조건을 말합니다. midas eGen에서는 구조부재를 모델링하면 각 부재에 대한 경계조건이 자동으로 설정되고, 사용자가 직접 [지지조건], [프레임 연결조건], [슬래브 경계], [탄성연결] 에 대한 조건을 설정 할 수 있는 기능을제공하고 있습니다.
|
|
구조선 |
하중을 받는 선입니다. 부재는 해당하는 단면크기만큼의 면적을 가지고 있지만 구조 해석시에는 단면의 크기는 산술적인 정보일 뿐 형상정보는 구조선의 위치 정보만을 이용합니다. 때문에 구조선의 위치에 따라 단면적상에는 연결되어 있지만 구조선이 연결되어 있지 않다면 역학적으로 연결되지 않은 것으로 인식됩니다. 구조선은 부재 로컬축 과 부재 로컬 방향 정보를 가지고 있습니다.
|
▒ 부재의 구성 |
|
|||||||||||||||||||||||||||||||||
▒ midas eGen의 부재관리 체계 |

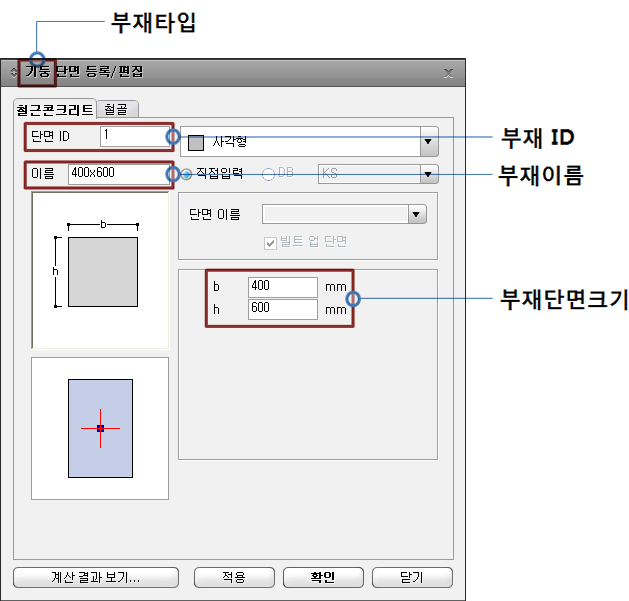

부재 단면 등록 창
|
|||||||||||||||||||||||||||||||||
