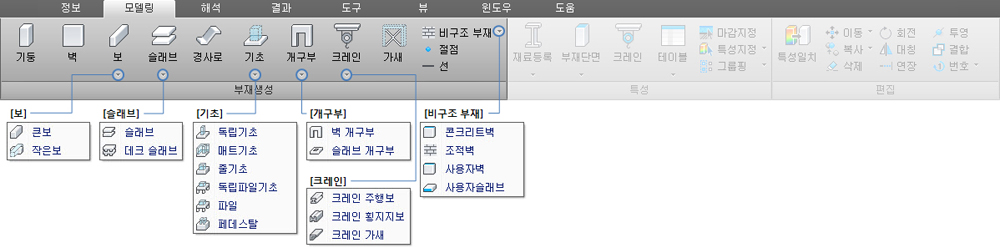

기둥

기둥을 생성합니다. 모서리점을 지정하거나 절점지정을 통해 기둥을 생성할 수 있습니다.

벽

벽을 생성합니다. 두점을 이어 생성할 수 있으며 곡선벽 생성을 포함합니다.

보 > 큰보

큰보를 생성합니다. 두점을 이어 생성하며, 곡선보, 단차보 생성 및 자동생성 기능을 포함합니다.

보 > 작은보

작은보를 생성합니다. 두점을 잇거나 큰보를 지정하여 생성하며, 곡선보 생성 및 자동생성 기능을 포함합니다.

슬래브 > 슬래브

슬래브를 생성합니다. 대각선 두점을 잇거나 폴리라인으로 다각형을 생성할 수 있으며, 자동생성 기능을 포함합니다.

슬래브 > 데크 슬래브

데크 슬래브를 생성합니다. 대각선 두점을 잇거나 폴리라인으로 다각형을 생성할 수 있으며, 자동생성 기능을 포함합니다.

경사로

경사로(계단,계단참)를 생성합니다. 동일 레벨의 절점을 이으면 계단참이 생성되며,

동일레벨이 아닌 절점을 이으면 단수를 입력 받아 계단이나 램프가 생성됩니다.

이때, 입력된 점들은 동일 평면에 존재하여야 합니다.

기초 > 독립기초

독립기초를 생성합니다. 기둥을 선택하면 하부에 독립기초가 생성됩니다.

기초 > 매트기초

매트기초를 생성합니다. 절점을 이어 다각형을 그리거나 벽체를 선택하면 하부에 매트기초가 생성됩니다.

기초 > 줄기초

줄기초를 생성합니다. 절점을 이어 그리거나 벽체를 선택하면 하부에 줄기초가 생성됩니다.

기초 > 독립파일기초

파일기초를 생성합니다. 기둥을 선택하면 하부에 파일 기초가 생성됩니다.

기초 > 파일

매트기초에 파일을 생성합니다. 자동으로 산정된 필요한 파일 수량을 이용하여 파일을 생성합니다.

기초 > 페데스탈

페데스탈을 생성합니다. 기둥을 선택하면 내림기초 층고나 지정한 깊이로 선택된 기둥 하부에 페데스탈이 생성됩니다.

개구부 > 벽개구부

벽 개구부를 생성합니다. 평면에서의 위치와 개구부 높이, 하단거리를 입력하면 벽 개구부가 생성됩니다.

개구부 > 슬래브개구부

슬래브 개구부를 생성합니다. 대각선 두절점을 연결하거나 다각형을 그리면 슬래브 개구부가 생성됩니다.

크레인 > 크레인 주행보

크레인 주행보를 생성합니다. 두점을 이어 생성하며, 현재 설정된 크레인의 하중이 자동 산정되어 적용됩니다.

크레인 > 크레인 횡지지보

크레인 황지지보를 생성합니다. 두점을 이어 생성하며, H 와 같은 형상으로 생성됩니다.

크레인 > 크레인 가새

크레인 가새를 생성합니다. 시작점과 끝점을 이어 수직, 수평의 가새를 생성합니다.

가새

가새를 생성합니다. 시작점과 끝점을 이어 가새를 생성합니다.

비구조부재 > 콘크리트벽

비구조 콘크리트벽을 생성합니다.

구조 저항 시스템에 영향을 주지 않고, 하중으로 작용하며, 구조기준에 따른 기본배근 설계결과를 제공합니다.

비구조부재 > 조적벽

비구조 조적벽을 생성합니다.

구조 저항 시스템에 영향을 주지 않고, 하중으로 작용합니다.

비구조부재 > 사용자벽

비구조 사용자벽을 생성합니다.

두께 및 단위중량을 설정할 수 있으며, 구조 저항 시스템에 영향을 주지 않고, 하중으로 작용합니다.

비구조부재 > 사용자슬래브

비구조 사용자슬래브를 생성합니다.

두께 및 단위중량을 설정할 수 있으며, 구조 저항 시스템에 영향을 주지 않고, 하중으로 작용합니다.

절점

절점을 생성합니다.

선

구조선을 생성합니다.
