페데스탈   Create Pedestal

페데스탈을 생성합니다. 기둥을 선택하면 내림기초 층고나 지정한 깊이로 선택된 기둥 하부에 페데스탈이 생성됩니다.

기초를 훼손하지 않고 철골 기둥을 기초에 정착하기 위해 설치하는 연결재로서 주로 상부하중이 클 경우에 설치합니다.

상부 하중이 작아서 철골기둥을 기초에 직접 정착해도 기초에 무리가 없을 경우에는 설치하지 않기도 합니다.

▒ 실행방법

  >

실행경로

메인 메뉴에서 [모델링] 탭 > [부재생성] 패널 > [기초] > [페데스탈]

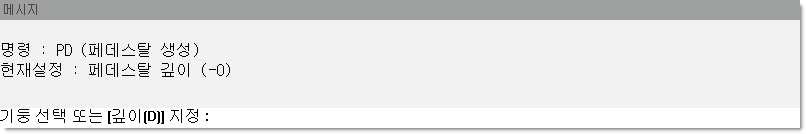

단축명령

PD

▒ 관련기능

▒ 모델링방법

기둥선택

철골기둥 하부에 페데스탈을 생성하는 방법입니다.

철골기둥을 선택하면 기둥 하부에 페델스탈이 생성됩니다.

생성된 기초는 기둥이 있는 하부 층에 생성됩니다. 기초의 기본 두께는 500mm, 파일개수는 4개, 파일내력은 압축 700kN/개 이며 메인 메뉴에서 [해석] 탭 > [해석설계 설정] 패널 > [해석설계 기본설정] > [하부구조 철근정보] 탭 에서 수정할 수 있습니다.

깊이 [D]

페데스탈의 깊이를 설정하는 옵션입니다.

깊이 값을 입력하면 현재 설정된 페데스탈 깊이값이 변경됩니다.

깊이 지정시 값은 양수로 입력합니다. 페데스탈 기본 깊이는 내림기초층 높이 또는 1000mm입니다. 입력한 값이 선택한 기둥 하부 층의 층고보다 큰 경우 페데스탈은 생성되지 않습니다. 또한 선택한 기둥 하부에 BASE 층 외에 층이 없는 경우에도 페데스탈은 생성되지 않습니다. 페데스탈을 사용하는 경우 내림기초 층을 만들어 내림기초 층에 페데스탈을 생성하는 것이 좋습니다.
