작은 보   Create Sub Beam

작은보를 생성합니다. 두점을 잇거나 큰보를 지정하여 생성하며, 곡선보 생성 및 자동생성 기능을 포함합니다.

▒ 실행방법

  >

실행경로

메인 메뉴에서 [모델링] 탭 > [부재생성] 패널 > [보] > [작은보]

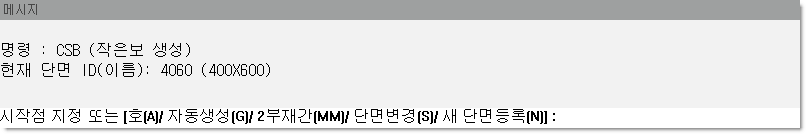

단축명령

CSB

▒ 관련기능

▒ 모델링방법

기본옵션

도면에서 연결하고자 하는 보의 절점을 선택하여 작은보를 생성할 수 있는 방법입니다.

작은보의 한쪽 절점을 선택하고 다음 절점을 선택하면 현재 단면 두께의 작은보가 생성됩니다.

작은보가 연결되어 있는 경우 연속해서 작은보를 생성할 수 있습니다. 생성하는 층 하부에 수직부재인 기둥, 벽이 있는 경우나 교차하는 큰보나 작은 보가 있는 경우 생성하는 작은 보는 해당 부재위치에서 자동 분할됩니다.

호 [A]

곡선보를 생성할 때 사용하는 옵션입니다.

호의 시작점을 선택하고 호의 중간점 또는 중심점을 선택 후 호의 끝점을 선택하면 시작점 부터 끝점까지 곡선보가 생성됩니다.

곡선 보의 생성단계에서 끝점을 선택하기전, 보가 생성될 형상이 가상선으로 나타납니다. 이 선을 통해 생성될 형상을 미리 확인할 수 있습니다. 직선보 생성 작업중 연결하여 곡선보를 생성할 수 있으며 곡선보를 생성한 후 연결하여 직선보를 생성할 수도 있습니다.

자동생성 [G]

작은보를 자동 생성하는 옵션입니다.

생성하기 원하는 층에 큰보와 큰보 사이에 작은보가 자동 생성됩니다.

작은보는 큰보 사이에 생성되므로 큰보가 있는 경우 생성됩니다.

작은보의 자동 생성은 큰보로 폐쇄된 공간에 바닥이 일방향 슬래브로 가정하여 작은 보가 자동 생성됩니다. 부재 단면은 지배면적의 하중을 고려하여 자동 설정됩니다.

2부재간 [MM]

부재사이에 작은보 개수를 지정하여 생성할 때 사용하는 옵션입니다.

작은보가 생성될 큰보 두개를 순서대로 선택하고 생성될 작은 보의 개수를 입력하면 선택한 큰보를 연결하는 작은보가 생성됩니다.

선택한 두개의 보가 일직선 상에 있는 경우를 제외하고 생성이 가능합니다. 작은보의 생성 위치는 선택한 보에 입력한 개수 만큼 등간격으로 자동 생성됩니다. 부재 단면은 현재 단면으로 생성됩니다.

단면변경 [S]

현재 단면으로 설정된 단면을 변경하는 옵션입니다.

등록된 단면 중 설정하려는 단면의 아이디를 입력하면 현재 단면이 변경됩니다.

입력 작업 중에 단면 아이디는 정보트리를 통해 확인 할 수 있습니다. 등록된 단면에 한해 현재 단면으로 변경이 가능합니다. 때문에 만약 원하는 단면이 등록되어 있지 않다면 먼저 새 단면을 등록해야 합니다. 현재 단면은 큰보와 작은보가 같은 값을 사용합니다.

새 단면등록 [N]

기능 수행 중 단면등록 창으로 바로 이동하여 원하는 단면을 등록할 수 있는 옵션입니다.

''보 단면 등록/편집 대화창"에서 새 단면을 등록하면 새 단면이 등록되며 등록한 단면은 현재 단면으로 변경됩니다.

입력 작업 중에 생성하기 원하는 단면 크기가 없는 경우 사용할 수 있습니다. 등록한 단면은 정보트리에 추가 됩니다. 보의 단면은 큰보와 작은보가 같은 단면 목록을 사용합니다.
