줄기초   Create Line Foundation

줄기초를 생성합니다. 절점을 이어 그리거나 벽체를 선택하면 하부에 줄기초가 생성됩니다.

▒ 실행방법

  >

실행경로

메인 메뉴에서 [모델링] 탭 > [부재생성] 패널 > [기초] > [줄기초]

단축명령

FL

▒ 관련기능

▒ 모델링방법

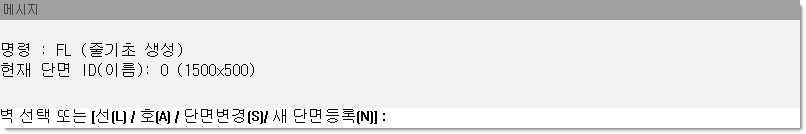

벽 선택

벽체를 선택하여 줄기초를 생성하는 방법입니다.

벽을 선택하면 벽 하부에 줄 기초가 생성됩니다.

생성된 기초는 벽이 있는 하부 층에 생성됩니다. 기초의 기본 폭은 1500mm, 두께는 500mm 이며 메인 메뉴에서 [해석] 탭 > [해석설계 설정] 패널 > [해석설계 기본설정] > [하부구조 철근정보] 탭 에서 수정할 수 있습니다.

선 [L]

절점을 선택하여 줄기초를 생성할 때 사용하는 옵션입니다.

생성할 위치의 모서리 절점을 순서대로 선택하면 선택한 선에 줄기초가 생성됩니다.

줄기초가 연결되어 있는 경우 연속해서 줄기초를 생성할 수 있습니다. 줄기초의 경우 상부에 벽이 있어야 하며 벽이 없는 경우에는 줄기초가 아닌 매트 기초로 모델링해야 합니다.

호 [A]

곡선의 줄기초를 생성할 때 사용하는 옵션입니다.

호의 시작점을 선택하고 호의 중간점 또는 중심점을 선택 후 호의 끝점을 선택하면 시작점 부터 끝점까지 곡선 줄기초가 생성됩니다.

곡선 줄기초의 생성단계에서 끝점을 선택하기전, 줄기초가 생성될 형상이 가상선으로 나타납니다. 이 선을 통해 생성될 형상을 미리 확인할 수 있습니다. 곡선 줄기초 생성 작업중 연결하여 직선 줄기초를 생성할 수 있으며 직선의 줄기초 생성 작업중 연결하여 곡선 줄기초를 생성할 수도 있습니다.

단면변경 [S]

현재 단면으로 설정된 단면을 변경하는 옵션입니다.

등록된 단면중 설정하려는 단면의 아이디를 입력하면 현재 단면이 변경됩니다.

입력 작업 중에 단면 아이디는 정보트리를 통해 확인 할 수 있습니다. 등록된 단면에 한해 변경이 가능합니다. 때문에 만약 원하는 단면이 등록되어 있지 않다면 먼저 새 단면을 등록해야 합니다. 변경한 단면이 철골인 경우 부재생성 옵션이 '배치점'으로자동 변경됩니다.

새 단면등록 [N]

기능 수행 중 단면등록 창으로 바로 이동하여 원하는 단면을 등록할 수 있는 옵션입니다.

'기둥단면등록/편집 대화창'에서 새 단면을 등록하면 새 단면이 등록되며 등록한 단면은 현재 단면으로 변경됩니다.

입력 작업 중에 생성하기 원하는 단면 크기가 없는 경우 사용할 수 있습니다. 등록한 단면은 정보트리에 추가 됩니다.등록 단면이 철골인 경우 부재생성 옵션이 '배치점'으로 자동 변경됩니다.
