매트기초 Create Mat |
매트기초를 생성합니다. 절점을 이어 다각형을 그리거나 벽체를 선택하면 하부에 매트기초가 생성됩니다. |
▒ 실행방법 |
|
||||||||
|
실행경로 |
메인 메뉴에서 [모델링] 탭 > [부재생성] 패널 > [기초] > [매트기초] |
|||||||
|
단축명령 |
FM |
|||||||
|
|
||||||||
▒ 관련기능 |
|
||||||||
▒ 모델링방법 |
|
|
|
기본옵션 |
절점을 연결하여 매트기초를 생성하는 방법입니다. |
|
|
|

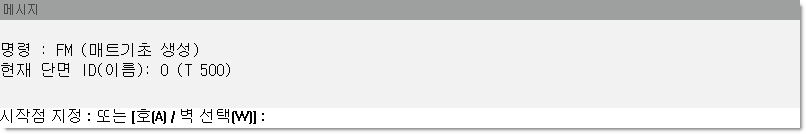

생성할 매트 형상의 모서리 절점을 순서대로 선택하여 폐구간을 형성한 후 연단거리를 입력하면 매트기초가 생성됩니다. |
|
|
|
생성시 연단거리를 고려한 위치의 선택이 어려우므로 수직부재 하부를 선택하여 연단거리를 입력하며 매트 기초를 생성할 수 있습니다. 연단거리는 매트기초의 모든 면에 적용되며 때문에 상황애 따라 연단거리를 고려한 절점으로 매트기초를 생성하기도 합니다. 절점 선택시 연단거리를 고려하여 선택한 후 연단거리를 '0'값으로 입력하여도 기본 방법과 동일하게 생성되며 해석설계 결과도 동일합니다. 매트기초의 초기 기본 두께는 500mm 이며 메인 메뉴에서 [해석] 탭 > [해석설계 설정] 패널 > [해석설계 기본설정] > [하부구조 철근정보] 탭 에서 수정할 수 있습니다.
|
|
|
|
곡면이 있는 매트기초를 생성할 때 사용하는 옵션입니다. |
|
|
|
||
|
|
매트기초의 곡면부분 선택단계에서 끝점을 선택하기전, 벽체가 생성될 형상이 가상선으로 나타납니다. 이 선을 통해 생성될 형상을 미리 확인할 수 있습니다. 곡면으로 선택한 후 연결하여 직선으로 선택할 수 있으며 직선을 선택한 후 연결하여 곡면으로 선택할 수도 있습니다.
|
|
|
|
벽을 선택하여 매트기초를 생성할 때 사용하는 옵션입니다. |
|
|
|
벽을 선택 후 연단거리를 입력하면 매트기초가 생성됩니다. |
|
|
|
벽체하부에 매트기초를 바르게 만들 수 있습니다. 연결되지 않고 떨어져 있는 벽체를 선택한 경우 선택한 벽체의 최외각을 연결한 매트에 연단거리가 적용되어 생성됩니다.
|
|
|
|||
|
|
