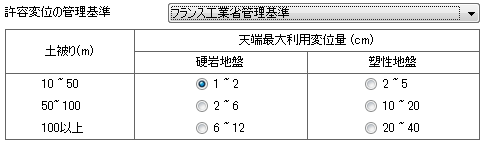

フランス工業省の管理基準はトンネルの断面積が50~100m3 程度に対するトンネル天端部の絶対変位を基準に設定しています。一般的に最大許容変位は 土被によって変わりますが、通常は土被の1/1,000程度です。しかし、 最大許容変位は地盤の挙動を十分に考慮し決める必要があり、1日の最大許容変位は 切羽通過時の全体の許容変位の1/5 ~ 1/4程度で、1週間後は1/20に減少し最終的に変位速度は完全に収まる必要があります。
|
設計オプション (地盤変形モジュール) |
SoilWorks | |||||||
|
|
|
|
| |||||
|
機能 |
- 数値解析を行う前にトンネルの適合性を評価するため、トンネル管理基準を定義します。 |
|||||||
|
|
|
|
| |||||
|
ﾓｼﾞｭｰﾙ |
|
|||||||
|
|
|
|
| |||||
|
呼出 |
リボンメニュー:
解析｜設計> 設計条件> 設計オプション コマンドライン: "DesignOption" を入力 |
|||||||
|
|
|
|
| |||||
|

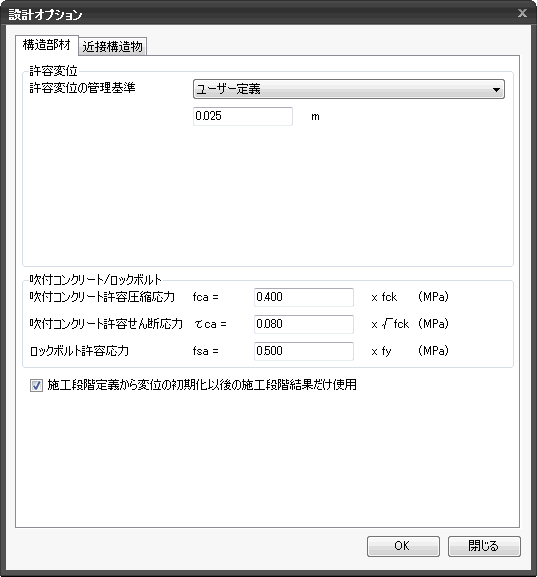

<設計オプション(地盤変形モジュール)>

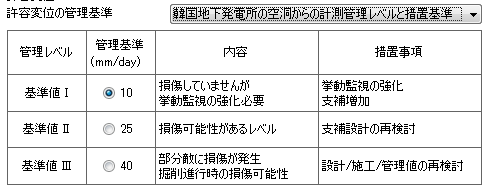

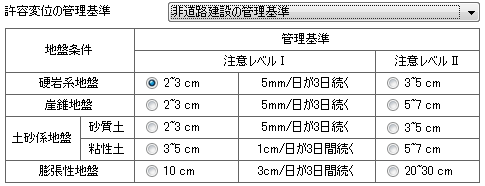

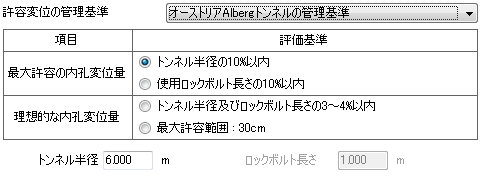

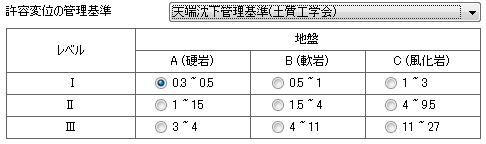

構造部材 許容変位 許容変位の管理基準 トンネル変位を検討するときに使用する基準を選択します。
吹付コンクリート/ロックボルト 吹付コンクリートとロックボルトの部材力検討に対する算定式です。一般的に吹付コンクリートの設計基準強度は21MPa(コンクリートは24Mpa)で、許容曲げ圧縮応力と許容せん断応力を算定するときに使用します。一般的に ロックボルトの材質はD25-SD350で、ロックボルトの強度式は0.5xfy式を使用します。ロックボルトの許容軸力は強度に断面積をかけた値を使用します。 吹付コンクリート許容圧縮応力 fca 算定に使用する係数値を入力します。
吹付コンクリート許容せん断応力 τca 算定に使用する係数値を入力します。
ロックボルト許容応力 fsa 算定に使用する係数値を入力します。

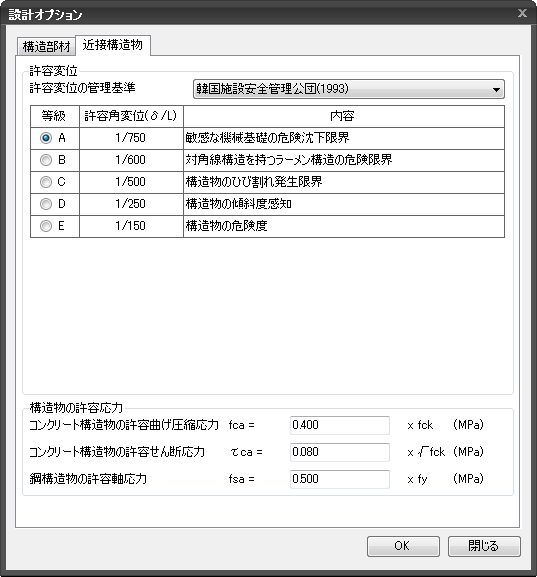

<設計オプション(地盤変形モジュール - 近接構造物)>

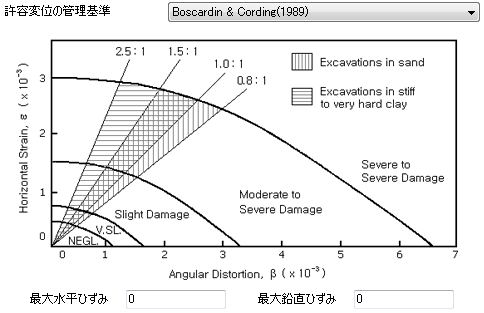

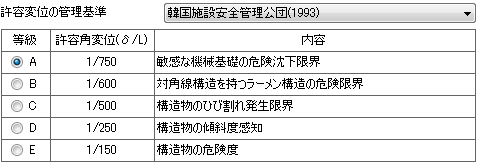

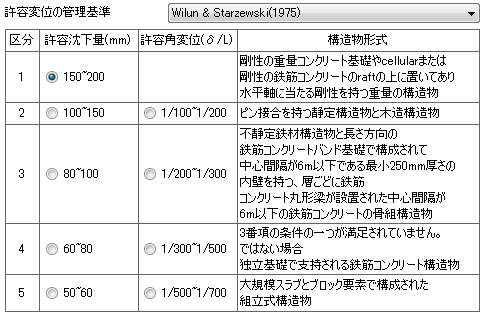

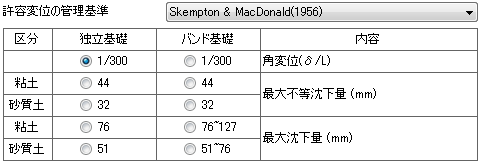

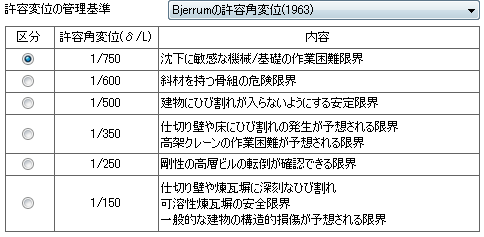

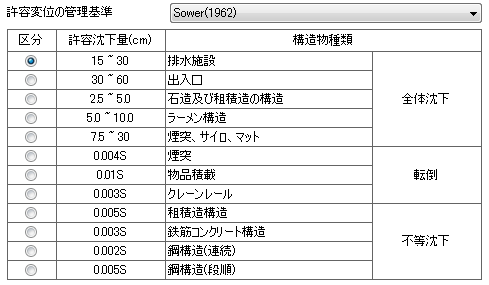

許容変位 許容変位の管理基準 近接構造物の変位を検討するときに使用する基準を選択します。
構造物の許容応力 コンクリート構造物の許容曲げ応力 fca 算定に使用する係数値を入力します。
コンクリート構造物の許容せん断応力 τca 算定に使用する係数値を入力します。
鋼構造物の許容軸応力 fsa 算定に使用する係数値を入力します。
|
||||||||
|
|
|
|
| |||||
クリックして設計オプションを定義した後、ダイアログを閉じます。
ダイアログを閉じます。キーボードのESCキーをクリックしてもダイアログを閉じることができます。
