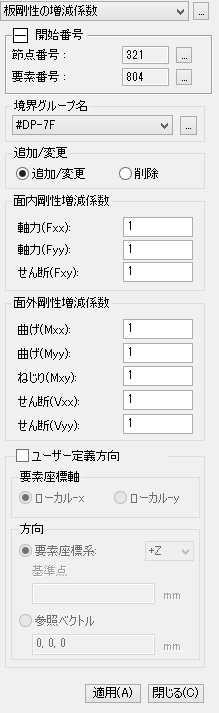

 開始節点番号
モデル画面で要素とともに新規に生成する節点の節点番号を指定する時に使用します。
この番号は、現在までに使用されている節点番号+1で自動設定されます。自動設定のオプ
ションを変更する場合には
ボタンをクリックし、節点番号の付け方の項目から選択します。
開始要素番号
新規に生成する要素の要素番号を指定するのに使用します。この番号は、現在までに
使用されている要素番号+1で自動設定されます。自動設定のオプションを変更する場合
には
ボタンをクリックし、要素番号の付け方の項目から選択します。
境界グループ名
モデル > グループ > 境界グループの定義で指定されたグループを選択します。
但し、境界グループが指定されていない場合にはデフォルトと指定します。
追加変更
追加/変更:
任意の壁要素の剛性(曲げ及びせん断剛性)増減係数を新規または
追加入力する場合
削除:
任意の壁要素に既に入力されている剛性増減係数を削除する場合
面内剛性増減係数
壁要素の剛性成分別に適用する増減係数を入力します。
曲げ(Mxx):要素座標系またはユーザー座標系x軸方向の軸力に対する板剛性の低減係数
曲げ(Myy):要素座標系またはユーザー座標系y軸方向の軸力に対する板剛性の低減係数
せん断(Fxy):
要素座標系またはユーザー座標系のy-z平面及び
x-z平面に対する単位幅当たりの面内せん断力に対する板剛性の低減係数
面外剛性増減係数
壁要素の剛性成分別に適用する増減係数を入力します。
曲げ(Mxx):
要素座標系またはユーザー座標系
x軸方向の単位幅当たりの曲げモーメントに対する板剛性の低減係数
曲げ(Myy):
要素座標系またはユーザー座標系
y軸方向の単位幅当たりの曲げモーメントに対する板剛性の低減係数
ねじり(Mxy):
要素座標系またはユーザー座標系の y-z平面及びx-z平面に対する
単位幅当たりのねじりモーメントに対する板剛性の低減係数
せん断(Vxx):
要素座標系またはユーザー座標系のy-z平面に対する
単位幅当たりの面外せん断力に対する板剛性の低減係数
せん断(Vyy):
要素座標系またはユーザー座標系のx-z平面に対する
単位幅当たりの面外せん断力に対する板剛性の低減係数
要素座標軸
ローカル-x
: 要素座標系のx軸
ローカル-y
:要素座標系のy軸
方向
ユーザ定義の方向を指定します。
要素座標系:
要素座標系で方向定義
参照ベクトル: ベクトルで節点座標系を定義
|
