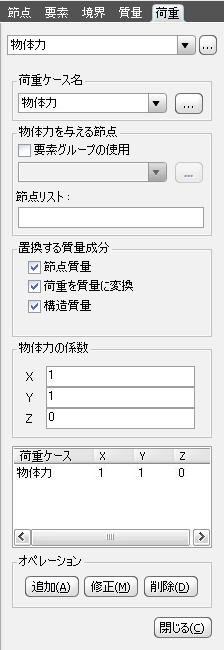

 荷重ケース名
単位荷重ケースの選択ボックスから、希望する荷重ケースを指定します。追加で荷重
ケースを入力したり、修正または削除が必要な場合には右側の をクリックします。
節点集中荷重を入力する節点を選択します。選択方法には要素グループからの選択と、
節点番号からの直接指定の２つの方法があります。
要素グループの使用 : 節点集中荷重を与えるる節点を要素グループから選択します。
要素グループを追加または修正するには をクリックします。
節点リスト : 節点集中荷重を与える節点番号を直接入力、または選択機能を使って
画面から選択します。
節点集中荷重に変換する質量を選択します。
節点質量 : ユーザーが直接節点に与えた質量
荷重を質量に変換 : 荷重を変換した質量
構造質量 : 構造物の自重による質量
X : 全体座標系のX軸方向の成分に対する増減係数
Y : 全体座標系のY軸方向の成分に対する増減係数
Z : 全体座標系のZ軸方向の成分に対する増減係数
Note1
1つの荷重ケースに複数の物体力係数を入力することが可能です。また、物体力テーブルでは、
各節点に入力された物体力を確認することができます。同一節点に入力された物体力はモデル
ビュー及びテーブルでそれぞれの係数に対して荷重がすべて表示されます。
既に入力された節点集中荷重を修正する場合は、ダイアログ下部の荷重ケースリストから
該当の荷重ケースを選択し、上部の入力欄を修正した後、 をクリックします。
既に入力された節点集中荷重を削除する場合は、ダイアログ下部の荷重ケースリストから
該当の荷重ケースを選択し、 をクリックします。
Note2
物体力は建物制御データで設定した地表面以下の節点に作用させることができません。
|
