汎用バネ支持

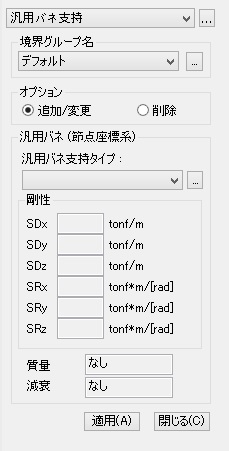

　汎用バネ支持の右側の をクリック : 汎用バネ支持テーブル表示

境界グループ名

入力した境界条件を含む境界グループを選択します。

グループ指定が不必要な場合は"デフォルト"を選択します。

境界グループを追加生成または修正するためには ボタンをクリックして"境界グループの定義"ダイアログを呼び出します。

オプション

追加/変更 : 任意の節点に、一般節点剛性を新規または変更入力する場合に指定

削除 : 任意の節点に、既に入力されている一般節点剛性を解除する場合に指定

汎用バネ

汎用バネ剛性の形式　:　既に定義された一般節点剛性の中で、入力しようとする

一般節点剛性を選択します。 ("汎用バネ剛性入力" 参照)

右側の ボタンをクリックすれば汎用バネ支持形式 ダイアログボックスが現れます。

SDx : 全体座標系あるいは 節点座標系(節点座標系が指定された場合)の x軸方向のバネ剛性

SDy : 全体座標系あるいは 節点座標系(節点座標系が指定された場合)の y軸方向のバネ剛性

SDz : 全体座標系あるいは 節点座標系(節点座標系が指定された場合)の z軸方向のバネ剛性

SRx : 全体座標系あるいは 節点座標系(節点座標系が指定された場合)の x軸に対する回転方向のバネ剛性

SRy : 全体座標系あるいは節点座標系(節点座標系が指定された場合)のy軸に対する回転方向のバネ剛性

SRz : 全体座標系あるいは節点座標系(節点座標系が指定された場合)のz軸に対する回転方向のバネ剛性

質量：汎用バネ支持の質量を指定します。

減衰：汎用バネ支持の減衰を指定します。

Note

上記 6個のバネ剛性値を、汎用バネ支持形式で入力された6 x 6剛性行列の中で、対角成分6個の剛性値だけ表したものです。
