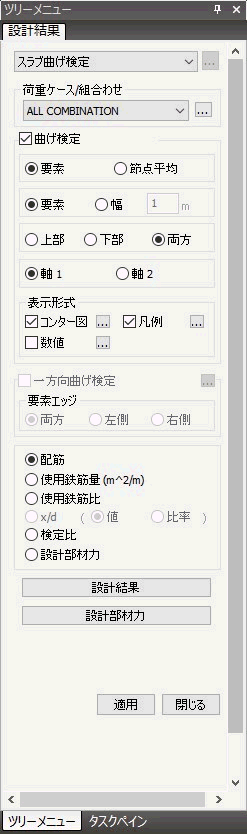

 荷重ケース/組合わせ
配筋を検定する荷重ケースを選択します。
要素/節点平均 :
要素の応力に採用する節点応力の計算方法を選択します。
要素 : 要素ごとの節点応力を使用します。
節点平均 : 隣接する要素と平均した節点応力を使用します。
要素/幅 : 要素間で応力を平均化するかどうかを選択します。
要素 : 応力は平均化せずに要素ごとの応力を使用します。
幅 : 指定した幅に含まれる要素同士で応力を平均化します。
上部/下部/両方 : 出力する結果の配筋の位置を選択します。
軸１/軸２ : 出力する結果の配筋の方向を選択します。
モデルビューに表示する項目を選択します。
モデルビューに表示する結果の種類を選択します。
配筋 : 検定された配筋結果
使用鉄筋量 : 検定時の使用鉄筋量
使用鉄筋比 : 検定時の使用鉄筋比
検定比 : 検定された配筋結果に対する検定比
設計部材力 : 設計で使用している曲げモーメント
※適用をクリックすることで検定結果が画面表示されます。
計算書を出力します。（テキストファイル）
設計で使用している曲げモーメントをテーブルで表示します。
|
ボタンをクリックして"
