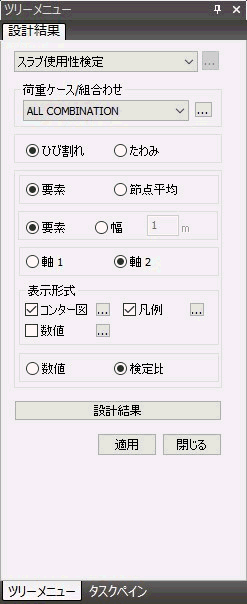

 荷重ケース/組合わせ
検定を実行する荷重ケースを選択します。
検定を行う項目を選択します。
要素/節点平均 :
要素の応力に採用する節点応力の計算方法を選択します。
要素 : 要素ごとの節点応力を使用します。
節点平均 : 隣接する要素と平均した節点応力を使用します。
要素/幅 : 要素間で応力を平均化するかどうかを選択します。
要素 : 応力は平均化せずに要素ごとの応力を使用します。
幅 : 指定した幅に含まれる要素同士で応力を平均化します。
軸１/軸２ : 出力する結果の配筋の方向を選択します。
モデルビューに表示する項目を選択します。
モデルビューに表示する結果の種類を選択します。
数値 : 検定された結果数値
検定比 : 検定された結果に対する検定比
※適用をクリックすることで検定結果が画面表示されます。
計算書を出力します。（テキストファイル）
|
ボタンをクリックして"
