スラブせん断力検定

マットスラブの面外せん断力に対する検定を行います。

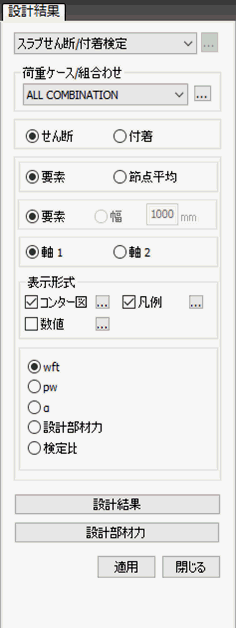

リボンメニュー　：　設計 > メッシュドデザイン > スラブせん断力検定

検定する荷重ケースを選択します。

検定を行う項目を選択します。

要素/節点平均 : 要素の応力に採用する節点応力の計算方法を選択します。

要素 : 要素ごとの節点応力を使用します。

節点平均 : 隣接する要素と平均した節点応力を使用します。

軸１/軸２ : 出力する結果の配筋の方向を選択します。

モデルビューに表示する項目を選択します。

モデルビューに表示する結果の種類を選択します。

wft : せん断補強筋の許容応力度

pw : せん断補強筋比(%)

α : せん断スパン比による割り増し係数

設計部材力 : 設計で使用しているせん断力

検定比 : 検定結果

※適用をクリックすることで検定結果が画面表示されます。

計算書を出力します。（テキストファイル）

設計で使用しているせん断力をテーブルで表示します。
