700_Revision

Civil 2006 부터 하드웨어 가속기를 적용하여 탁월한 그래픽 처리 속도의 향상을 경험할 수 있습니다. 더불어 대규모의 솔리드 모델 뿐만 아니라 선타입 요소의 Hidden 처리 시간까지 큰 폭으로 단축되었습니다.

단, 아래의 테스트는 동일한 시스템해서 수행되었으며, 절대적인 처리 속도는 시스템 환경에 따라서 달라질 수 있습니다.

Type	Number		Time of Display
Type	Nodes	Elements	Civil 6.1.1	Civil 2006
Solid	23313	88553	40 sec	7 sec
Plate	46056	44136	85 sec	14 sec
Line (Beam or Truss)	1878	3022	7 sec	2 sec

Beam Element

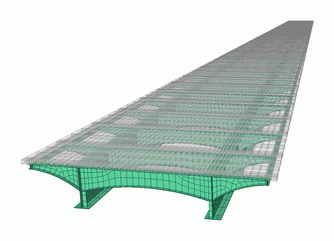

Plate Element

Solid Model

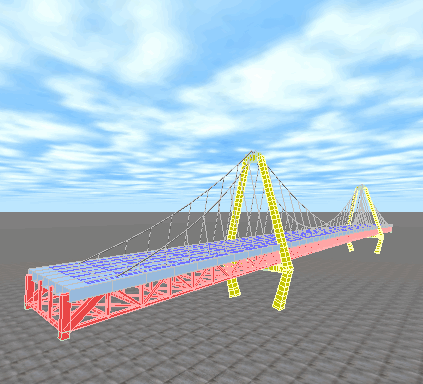

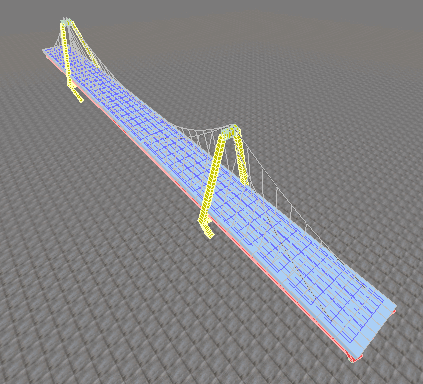

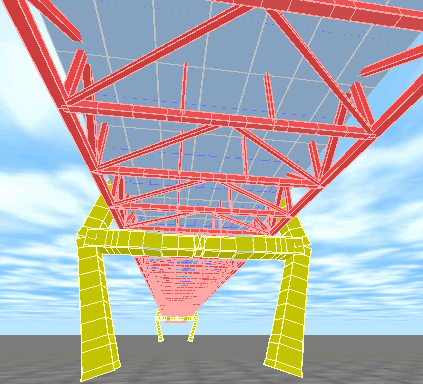

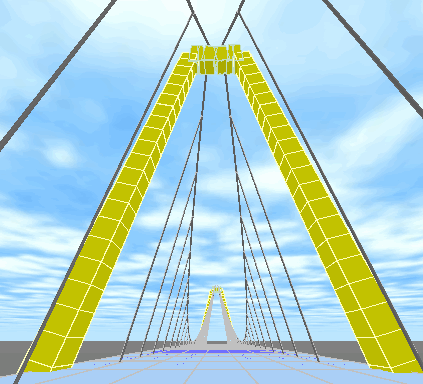

원하는 화면을 생성하는데 어려움이 있었던 기존의 Render View를 보완하여 상하좌우 이동 및 시선과 이동방향이 독립적으로 적용되는 Walkthrough Mode를 추가하였습니다. Walkthrough Mode에서는 사람이 이동하면서 시선방향을 자유롭게 움직이는 것처럼 화면생성을 할 수 있으므로 보다 현실감 있게 모델을 관찰/확인할 수가 있습니다.

보다 자세한 사항은 View > Render View 항목을 참조하시기 바랍니다.

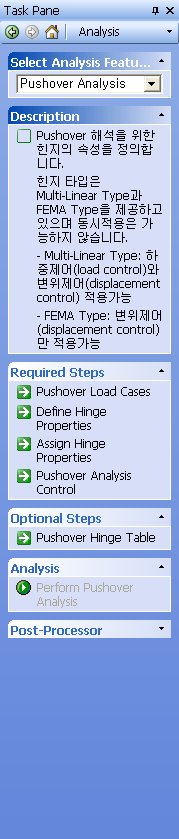

Civil 2006 에서는 해석 케이스 별로 작업 순서 및 필수/선택 입력 사항 등을 Tree상에 표시함으로써 쉽게 해석 데이터를 작성할 수 있도록 Task Pane 기능을 추가하였습니다. Task Pane은 고급해석기능에 대한 작업 순서와 입력사항에 대한 설명이 추가되어 해석 데이터를 빠짐없이 입력할 수 있으며, 보다 쉽고 빠르게 고급해석을 수행할 수 있도록 구성되어 있습니다. 또한 Task Pane의 데이터를 User Folder안에 저장할 수 있어 필요한 해석 입력항목을 사용자가 직접 작성하거나 추가할 수 있으며, Import 기능을 통하여 저장된 데이터를 불러올 수 있습니다.

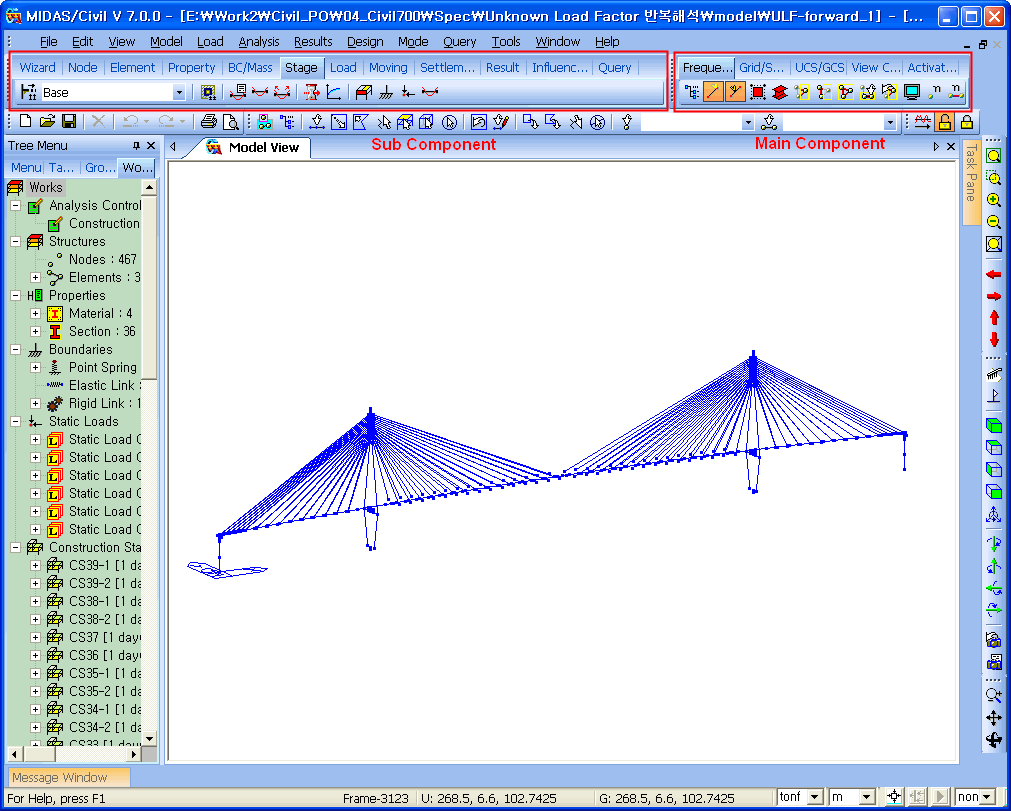

Tabbed Toolbar체계에 Main component와 Sub component 를 추가하여 관련 Icon들을 그룹화하였습니다.

Main Component Toolbar의 Frequently Used Toolbar는 사용자가 자주 사용하는 기능을 자유롭게 배치할 수 있기 때문에 구현하고자 하는 기능에 신속하고 정확하게 접근할 수 있습니다. Frequently Used Toolbar 뿐만 아니라 모든 Tabbed Toolbar 의 기능들은 사용자의 선호에 따라 자유롭게 이동 및 복사하여 배치할 수 있습니다.

Main component Toolbar는 View와 그래픽 관련 Icon을 그룹화하여 제공하며, Sub component Toolbar는 모델링과 후처리 관련 Icon을 그룹화하여 제공합니다.

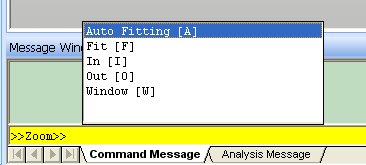

기능을 호출할 경우에 여러 단계를 거쳐야 하는 마우스의 동선을 최소화할 수 있도록 Auto CAD 기능과 같은 Command 기능을 추가하여 모델링 및 결과분석의 효율성을 극대화하였습니다.

Command 기능은 마우스를 사용하지 않고 Keyboard 입력만으로 해당 기능으로 이동하거나 해당 기능창을 호출하므로 구현하고자 하는 기능에 신속/정확하게 접근할 수 있습니다.

또한, User Folder의 shortcutkey.cmd 파일에서 사용자가 선호하는 기능을 Command Key로 설정하여 편리하게 사용할 수 있습니다.

Civil 2006의 Section DB에서 지원되지 않는 단면형상을 이용할 경우 단면 DB설정(옵션 : MIDAS/SPC-MIDAS Section File로 변환)으로 생성한 임의 단면을 형상대로 표현할 수 있습니다.

자세한 사항은 마이다스 아이티 홈페이지의 숨은기능 <SPC를 이용한 임의형상 단면의 단면상수 계산>을 참고하시기 바랍니다.

모델에 의해 숨겨져 있는 경계 조건 심볼, 절점 번호 등의 Hidden 처리 여부를 선택 할 수 있는 기능을 추가하였습니다.

View > Display > Hidden Labels 옵션의 체크상태에 따라 Label의 Hidden 처리 여부가 적용됩니다.

이 기능에 대응 할 수 있는 Label 에는 절점, 요소의 기호/번호, 하중의 기호/값, 경계 조건의 심볼 등이 있습니다. 또한, Label 의 Hidden 처리 기능은 결과 표시 모드에 있어서도 동일하게 적용 할 수 있습니다.

Frame, Plate요소에서 요소 자신의 두께나 형상에 의하여 절점, 요소의 심볼/번호, 하중의 심볼/값, 경계 조건의 심볼 등이 숨겨지는 경우에는 비표시 기능이 적용되지 않습니다. 그러나 Solid 요소의 경우에는 자신에 의해 절점, 요소의 심볼/번호, 하중의 심볼/값, 경계 조건의 심볼 등이 숨겨지는 경우에도 비표시 기능이 적용됩니다.

Legend상에 표시된 Max와 Min의 범위를 사용자가 원하는 대로 변경할 수 있는 기능을 추가하였습니다.

Model Window상의 Legend 위치에서 마우스를 클릭하면 Max와 Min 값을 변경할 수 있도록 활성화됩니다. 사용자가 원하는 값으로 변경하면 각 구간의 값은 자동계산 되어 변경됩니다.

프레임워크 Style을 변경할 수 있는 Application Look 기능을 추가하여 사용자의 선호에 맞는 프레임워크 Style을 선택할 수 있습니다.

Application Look 기능은 Window > Application Look에서 변경할 수 있으며, 제공되는 Style은 다음과 같습니다.
